東信機工株式会社 出品機械・工具一覧

○ＮＣ装置 OSP-P300L ○主軸 チャック 6インチ3爪 北川B-206 主軸回転数 75～3000rpm モーター 11/7.5kw ○能力 ベッド上の振り φ450mm 最大ワーク φ200mm×L380mm ○刃物台 V12角 XZストローク 165mm×400mm ○機械の大きさ 寸法 幅2081mm×奥行1550mm×高さ1569mm 重量 3800㎏ ○付属品 タッチセッタM 手動式

○ＮＣ装置 OSP-P300L ○主軸 チャック 12インチ3爪 中実 北川N-12 主軸回転数 3000rpm モーター 11/7.5kw ○能力 ベッド上の振り φ520mm 最大ワーク φ390mm×L500mm ○刃物台 V8角 XZストローク 220mm×520mm ○機械の大きさ 寸法 幅2280mm×奥行1800mm×高さ1740mm 重量 3900㎏ ○付属品 手動式タッチセッタ

○NC装置 OSP-P300LA らくらく対話アドバンス ○能力 最大ワーク φ430mm x L300mm ○主軸 チャック6インチ 北川 中空 BR06 三つ爪 回転数 6,000rpm ○刃物台 V12 ボルトクランプ バイト □20mm ボーリングバー φ32mm ○心押台 シャンク MT No.4 ＮＣ心押台 ○機械の大きさ 寸法 幅1980 奥1750 高1840mm 重量 3400kg ○その他 タッチセッタ クーラントタンク・オイルスキマベルト式 加工ナビ L-gⅡ 加工ナビ T-g ねじ切 主軸回転速度可変ﾈｼﾞ切り含む

○NC装置 OSP-P200L ○主軸 チャック 12インチ中空チャック B-212 貫通穴 φ80mm ドローチューブ内 ○刃物台 タレット V12 ボルトオン バイト□25mm ボーリングφ40mm ○芯間 1500mm ○機械の大きさ 本体 幅4725mm×奥1900mm×高さ1955mm 重量 8500㎏ ○その他 切削時間1377H

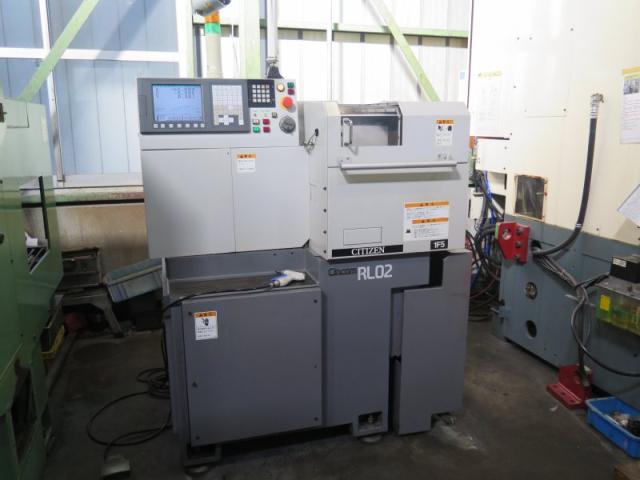

○NC装置 1F5（FANUC-0iTC） ※Y軸追加オプション（3軸仕様） ○主軸能力 コレットチャック エア開閉式 最大加工チャック径 φ20mm 最大加工長 70mm 主軸回転数 8000rpm 最大穴明け径 φ8mm 最大ネジ立径 M6 ○ツール取付け本数 くし刃型 6本 ○モータ 主軸用 1.5/2.2kw ○所要動力源 消費電力 3.0KVA ○機械の大きさ 本体： 幅1283×奥行1100×高さ1500mm 重量： 1100kg ○その他 主軸割出装置（15゜メカロック） Y軸付き回転工具ユニット

MAZAK QUICK TURN SMART 200L ○NC装置 MAZATROL Smart ○能力/容量 最大スイング φ660mm 最大加工径 φ350mm ・ 最大加工長 L541mm ○主軸 チャック 8インチ3爪 北川BB208 主軸用モータ 15/11kw 30分/連続 ○移動量 Ｘ軸 195mm Ｚ軸 560mm ○刃物台 V12角タレット 角バイト □25mm ボーリング φ40mm ○機械の大きさ 寸法 幅3530mm×奥行1700mm 高さ1700mm 重量 4500㎏ ○その他 自動ツールアイ

○NC装置 FANUC-0iTD 10.4インチカラー ○能力・容量 ベッド上の振り φ550mm 往復台上の振り φ340mm センター間距離 1250mm ○主軸 チャック 9インチ3爪スクロール 端形状 A2-No,6 貫通穴 φ70mm 回転速度23～1800rpm 無段変速 ○往復台 刃物台 手動カービック バイト取付可能本数 4本 ○心押台 テーパ穴 MT.№4 直径 φ70mm 移動量 150mm ○機械の大きさ 寸法 幅2200×奥行1515×高さ1730 重量 2200㎏

〇NC装置 FANUC-32i model A 〇主軸 チャック 15インチ 北川 油圧 N-15 中実 端形状 JIS A1-11 主軸貫通穴 φ85mm 〇能力 容量 ベッド上 φ650mm 往復台上 φ360mm 芯間距離 2000mm 〇刃物台 四角刃物台 H4型 自動割り出し Ｚ軸移動量 1900mm 〇心押し台 シャンク MT.5 クイル繰り出し 150mm 〇オプション 移動振れ止め装置φ100mm 全閉ガードカバー仕様/インターロック チップコンベア右出し/後方配置

○NC装置 MSX-805Ⅲ ○能力/容量 ベッド上の振り φ520mm クロススライド上の振り φ410mm 最大加工ワーク φ450mm×L480mm ○主軸 チャック 8インチ3爪 豊和H01MA8S 主軸回転数 35～3500rpm ○移動量 Ｘ軸 260mm Ｚ軸 500mm ○刃物台 V12 ○モーター 主軸用 15/11kw 30分/連続 〇機械の大きさ 幅 2000mm×奥行 1775mm×高さ 1955mm 重量 4100kg ○付属品 脱着式手動ツールプリセッタ

○NC装置 M730BM MAPPSⅣ ○テーブル 作業面の大きさ 900mm×600mm 最大積載質量 800㎏ ○移動量 X軸 600mm Y軸 530mm Z軸 510mm ○主軸 BBT40 主軸回転速度 13000rpm ATC 30本 モータ AC15/11kw ○機械の大きさ 寸法 幅2340mm×奥行2958mm×高さ2597mm 重量 6000㎏ ○その他 金型パッケージ タッチセンサー・メトロール

○ＮＣ装置 FANUC-32iB ○主軸 チャック 10インチ 3爪 北川JN10T 回転数 15～1500rpm モーター 5.5/7.5kw ○能力 ベッド上の振り φ510mm 横送り台上の振り φ270mm 心間 1010mm ○刃物台 四角刃物台 バイト寸法: □25mm XZストローク 295mm×955mm ○機械の大きさ 本体 幅2905mm×奥行1535mm×高さ1830mm 重量 2550㎏

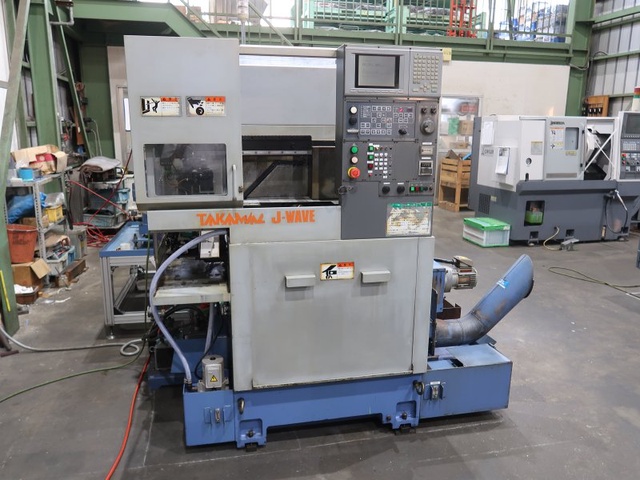

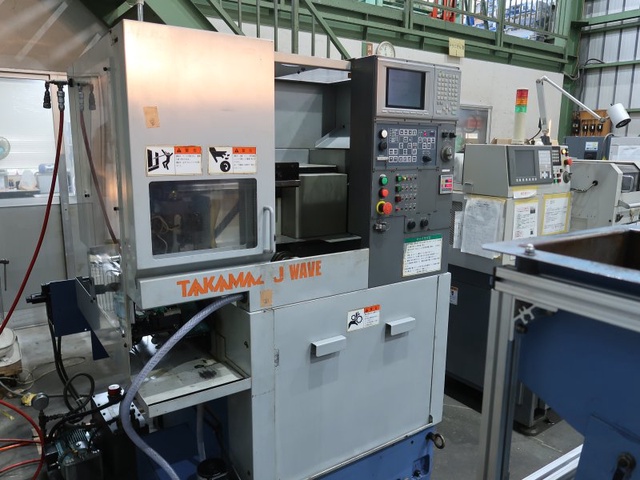

機内ローダー仕様 → インコンベア → アウトコンベア チップコンベアなし ●パーツフィーダーなし ○NC装置 MELDAS 60S ○主軸 コレットチャック 回転数 4500rpm モーター 3.7/2.2kw ○刃物台 くし型 4本 角バイト 16mm XZストローク 160mm×160mm ○機械の大きさ 本体 幅1160x奥1300mm 重量1300kg

ガイドブッシュ機 背面長物装置 給材機4.0ｍ ○ＮＣ装置 CINCOM SYSTEM M70LPC ○能力・ワーク 加工径 φ32mm 加工長 320mm/1チャック ○主軸 正面主軸回転数 8000rpm 割出1度 背面主軸回転数 8000rpm 割出1度 ○取付工具 刃物取付数 23～25本 くし刃 旋削5本＋ミル4本 [※3+3本] ※付属 両端面ミル工具あり 偏芯穴加工 正面穴明け 4～6本 背面穴明け 9～12本 バイト □16mm スリーブφ25.4mm ○給材機 オートバー アルプス ASR X-32PN2 材料4.0m 寸法 5100mm×1300mm 重量 1510kg ○機械の大きさ 床面 幅8780mm×奥1300mm 本体+給材機 本体 幅3680mm×奥1300mm×高1815mm 重量 3500kg

【 Ｙ軸機能はありません 】 ○ＮＣ装置 MELDAS 635L ○能力・ワーク 最大加工径 φ32mm 最大加工長 320mm 正面最大穴明け径 φ12mm 最大タップ M10 背面最大穴明け φ10mm 最大タップ M8 ○主軸 正面主軸回転数 8000rpm 背面主軸回転数 7000rpm ○刃物取付数 22本 くし刃 旋削 5本＋ミーリング 4本 背面穴明け 3本 タレット刃物台 10本 ○モータ 主軸用 3.7/7.5kw 背面用 2.2/3.7kw ○機械の大きさ 寸法 幅2805mm＋チップコン1040mm×奥行1240mm×高さ1900mm 重量 2950kg ○給材装置 オートバー 育良 OS325E 材料長さ3.0m

○NC装置 OSP-P300MA ○テーブル 作業面の大きさ 1300mm×560mm 最大積載質量 900㎏ ○移動量 X軸 1050mm Y軸 560mm Z軸 460mm ○主軸 BT40 主軸回転速度12000rpm ATC20本 モータ AC11/7.5kw ○機械の大きさ 寸法 幅2564mm×奥行3194mm×高さ2746mm 重量 7700㎏

○NC装置 OSP-P300M ○テーブル 作業面の大きさ 1000mm×460mm 最大積載質量 700㎏ ○移動量 X軸 762mm Y軸 460mm Z軸 460mm テーブル上面から主軸端面 150～610mm 床面からテーブル上面 800mm ○主軸 BT40 主軸回転速度15000rpm ATC 32本 モータ AC22/18.5kw ○機械の大きさ 寸法 幅2160mm×奥行2810mm×高さ2746mm 重量 7300㎏ ○その他 スルースピンドルクーラント 1.5MPa 工具折損検出・自動工具長補正 自動計測 レニショーOMP60

〇特徴 ハイコラム400mm ○NC装置 OSP-E100L ○テーブル 作業面の大きさ 1300mm×560mm 最大積載質量 900kg ○移動量 X軸 1050mm Y軸 560mm Z軸 460mm テーブル上面～主軸端面 550mm～1010mm ※ハイコラム400mm ○主軸 BT50 ATC 32本 回転数 50～12000rpm 主軸用モーター 11/7.5kw ○送り速度 早送り速度 XY軸・40000mm/min Z軸・32000mm/min ○機械の大きさ 所要床面 幅2470mm×奥行3010mm 高さ 3200mm 重量 7700kg 〇その他 スピンドルスルークーラント・12MPa

○NC装置 OKUMA OSP-P300MA ○テーブル 作業面の大きさ 1530mm×660mm Ｔ溝 18mm ピッチ125ｘ5本 最大積載質量 1500㎏ ○移動量 X軸 1500mm Y軸 660mm Z軸 660mm テーブル上面から主軸端面 150～810mm ○主軸 BBT40 BIGプラス ATC 48本 主軸回転速度 15000rpm モータ AC 22/18.5kw 30分/連続 ○機械の大きさ 寸法 幅2940mm×奥行3235mm×高さ2965mm [ Z下端 ] 幅＋チップコン1030mm 重量 11200㎏ ○オプション OSP-P300MA 3D-E MCｷｯﾄ Super-NURBS機能あり XYZ ＸＹＺアブソスケール 工具長・機内計測マーポス・自動計測原点補正 チップコンベア右出し／バケット台車 スピンドルスルークーラント1.5Mpa 回転中スルーエアブロー オイルミスト装置・ミストコレクタ装置

○主仕様 ストローク Mサイズ 5軸制御 円テーブルは含まれません ハイコラム 200mm ○NC装置 FANUC 31i-MODEL-B5 ○テーブル 作業面積 650×400 mm T溝 幅14mm×ピッチ125mm×3本 最大ワーク積載 300 kg ○ストローク XYZ 500x400x330mm テーブル上面～主軸ゲージ面 350～680mm ○主軸 主軸回転速度 10,000rpm ホルダシャンクBT30 ATCタレット 14 ○機械の大きさ 所要床面：幅1615×奥2040mm ×高2236mm 機械重量：2000kg ○タンク クーラントタンク容量100L

○ＮＣ装置 MAZATROL SMART 対話 + Gコード ○テーブル 作業面積 1300mm×550mm Ｔ溝18mmｘ5本 ピッチ100mm ○主軸 シャンク BT40 ATC 30本 回転数 12,000rpm 主軸モータ AC18.5/11/7.5Kw (25%ED/30分/連続定格) 軸受け内径 φ70mm ○各軸の移動量 XYZ 1050ｘ530ｘ510mm テーブル上面～主軸端面 150～660mm コラム前面～主軸中心線 586mm ○機械の大きさ 寸法 幅2880mm×奥2930mm ×高2810mm 重量 7000Kg ○付属など ボールネジ軸芯冷却(XYZ) 全自動工具長測定＆工具破損検出機能 計測機能 マザックモニタリングシステム(MP3) クーラントガン 主軸高速同期タップ G00傾き一定制御

ハイコラム200mm ○NC装置 DMG MORI SLIM LINE FANUC-0iMF ○テーブル サイズ 1400×560mm Ｔ溝18mm 100mmピッチ 5本 積載重量 1000kg ○ストローク XYZ 1100×560×510mm ○主軸 BT40 二面拘束 ATC30本 12,000rpm ○その他 左出しチップコンベア スクレーパ+ドラムフィルタ付 ダイレクトスケールフィードバック 機内計測装置 主軸＋テーブル レニショー スピンドルスルー 1.5MPa ○機械の大きさ 床面 幅3850x奥2750mm 重量 6200kg

ハイコラム200mm ○NC装置 DMG MORI SLIM LINE FANUC-0iMF ○テーブル サイズ 1400×560mm Ｔ溝18mm 100mmピッチ 5本 積載重量 1000kg ○ストローク XYZ 1100×560×510mm ○主軸 BT40 二面拘束 ATC30本 12,000rpm ○その他 左出しチップコンベア スクレーパ+ドラムフィルタ付 ダイレクトスケールフィードバック 機内計測装置 主軸＋テーブル レニショー スピンドルスルー 1.5MPa ○機械の大きさ 床面 幅3850x奥2750mm 重量 6200kg

ハイコラム200mm ○NC装置 DMG MORI SLIM LINE FANUC-0iMF ○テーブル サイズ 1400×560mm Ｔ溝18mm 100mmピッチ 5本 積載重量 1000kg ○ストローク XYZ 1100×560×510mm ○主軸 BT40 二面拘束 ATC30本 12,000rpm ○その他 左出しチップコンベア スクレーパ+ドラムフィルタ付 ダイレクトスケールフィードバック 機内計測装置 主軸＋テーブル レニショー スピンドルスルー 1.5MPa ○機械の大きさ 床面 幅3850x奥2750mm 重量 6200kg

○NC装置 FANUC-31iB ○テーブル 作業面積 1050mm×560mm 最大積載 800㎏ ○ストローク XYZ 1050ｘ530ｘ510 mm テーブル上面～主軸端面 150～660mm コラム前面～主軸中心 564mm ○主軸 主軸回転速度 8000rpm ホルダシャンク BT40 ATC格納本数 30本 ○モータ 主軸用VAC11/7.5kw（30分/連続） ○機械の大きさ 寸法 幅2780mm※ ×奥2980mm×高2815mm ※全幅 3500mm チップコンベア含む 重量 8,000㎏ 〇付属品 チップコンベア チップバケット タッチセンサ

○NC装置 FANUC 31i-B ○テーブル 作業面の大きさ 900mm×410mm Ｔ溝 18mm ピッチ125ｘ3本 最大積載質量 500㎏ ○移動量 X軸 600mm Y軸 410mm Z軸 460mm テーブル上面から主軸端面 150～610mm ○主軸 BT40 ATC 30本 主軸回転速度12000rpm モータ AC 7.5/5.5kw 30分/連続 ○機械の大きさ 寸法 幅2000mm＋操作盤235mm×奥行3450mm×高さ2750mm 重量 8000㎏ ○オプション NCｵﾌﾟｼｮﾝﾊﾟｯｹｰｼﾞA 1280M、登録PG1000個、工具200組、座標48組 ｶｽﾀﾑﾏｸﾛB ﾌﾟﾛｸﾞﾗﾏﾌﾞﾙﾐﾗｰｲﾒｰｼﾞ 工具寿命管理256組 稼働時間 部品数表示 ﾍﾘｶﾙ補間 データサーバ 1G ハイパーHQ制御モードB [A+高速ﾌﾟﾛｾｯｼﾝｸﾞ] リニアスケールXYZ デュアル位置フィードバック

○NC装置 Arumatik-jr ○テーブル 作業面の大きさ 1120mm×500mm 最大積載質量 1000kg ○移動量 X軸 1020mm Y軸 510mm Z軸 510mm テーブル上面から主軸端面までの距離100mm～610mm ○主軸 BT40 ATC 40本 回転数 12000rpm ○送り速度 早送り速度 XY軸・48000mm/min Z軸・42000mm/min ○機械の大きさ 寸法 幅2415mm×奥行2293mm×高さ2817mm 重量 6000kg

○NC装置 FANUC-30iB ○テーブル 作業面の大きさ 1100mm×522mm 最大積載質量 600kg ○移動量 X軸 1016mm Y軸 510mm Z軸 510mm テーブル上面から主軸端面までの距離175mm～685mm ○主軸 BBT40 ATC 40本 回転数 20000rpm ○送り速度 早送り速度 XY軸・50000mm/min Z軸・36000mm/min ○機械の大きさ 寸法 幅3448mm×奥行2937mm×高さ3015mm 搬入寸法 幅2392mm×高さ2500mm 重量 8300kg 〇その他 スピンドルスルー 1.5Mpa ハイデンハイン リニアスケールフィードバック

○NC装置 Professional 6 ○テーブル 作業面の大きさ 750mm×450mm 最大積載質量 300㎏ ○移動量 X軸 650mm Y軸 450mm Z軸 350mm テーブル上面から主軸端面 150～500mm 全軸ボールねじサポートベアリング セラミック仕様 ○主軸 HSK-F63 主軸回転速度 30000rpm ATC 15本 モータ AC11kw ○機械の大きさ 寸法 幅2245mm×奥行3290mm×高さ2400mm 重量 7400㎏ ○その他 非接触工具自動測定装置 切削液温度コントローラ スーパーGI.5 ヒートロボ HRD-01S やきばめツール

〇NC装置 FANUC-31iA ○テーブル 500mm×500mm×2APC パレット割出 0.001° ○移動量 X軸 730mm Y軸 730mm Z軸 850mm パレット上面から主軸中心まで100～830mm パレット中心から主軸端面100～950mm ○主軸 BT40 ATC60本 主軸回転速度 14000rpm モータ 22/18.5kw 15分/連続 ○機械の大きさ 寸法 幅2725×奥行4628×高さ3012mm 重量 13170㎏ ○その他 スルースピンドルクーラント/エア 機内計測装置 背面出しチップコンベア ミストコレクタ
