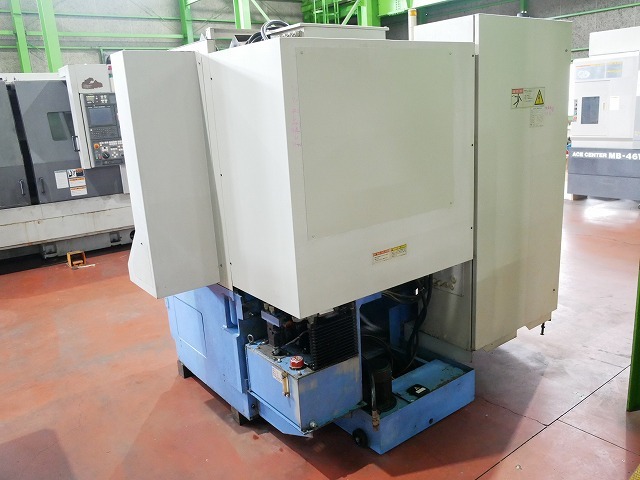

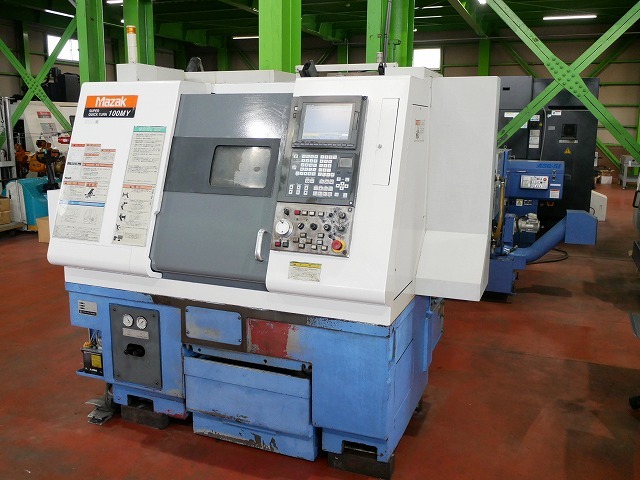

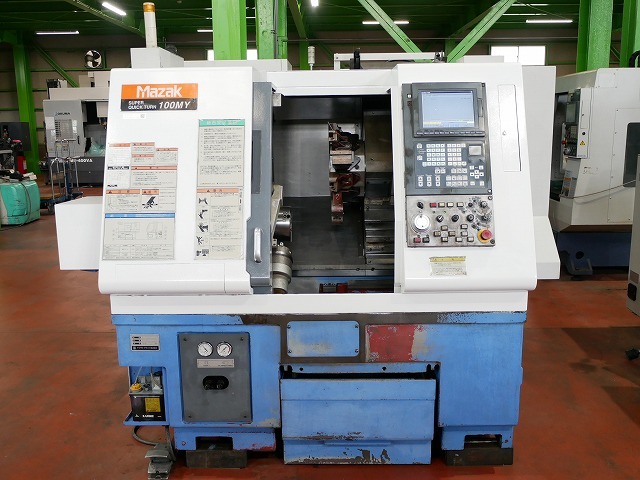

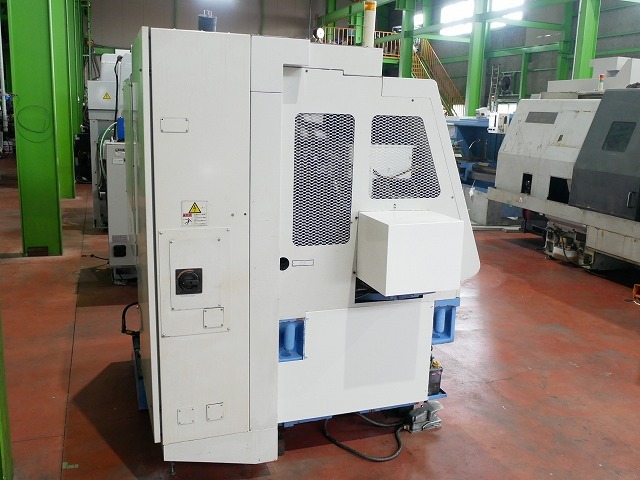

マザック ドラム形NC旋盤 SQT-100MY

管理番号

20102108

商品名

ドラム形NC旋盤

メーカー

マザック

型式

SQT-100MY

年式

2001

最大加工径

Φ280mm

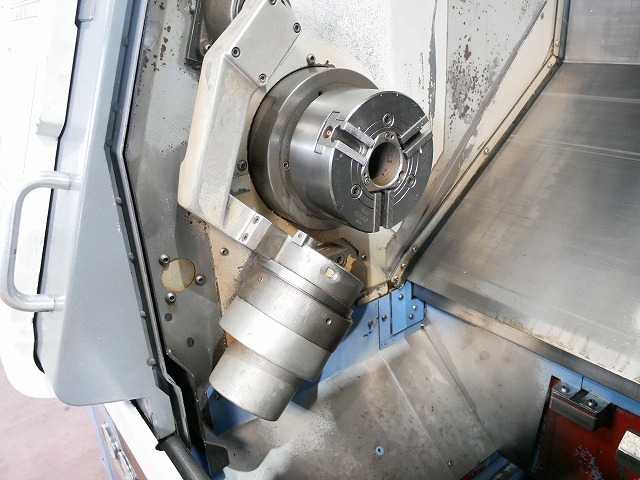

チャックサイズ

6インチ

仕様

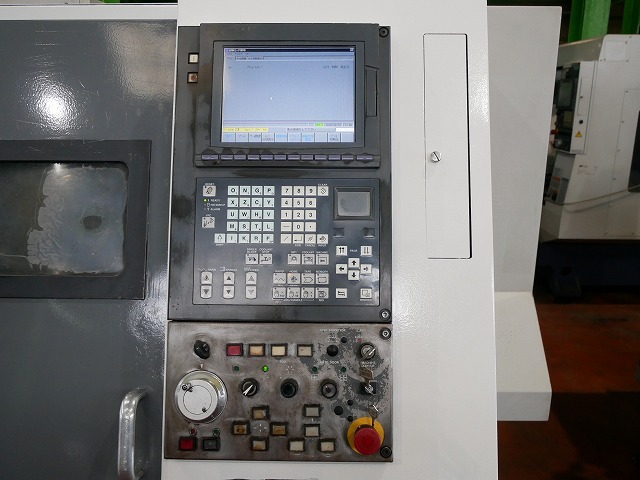

◆制御装置：MAZATROL640T

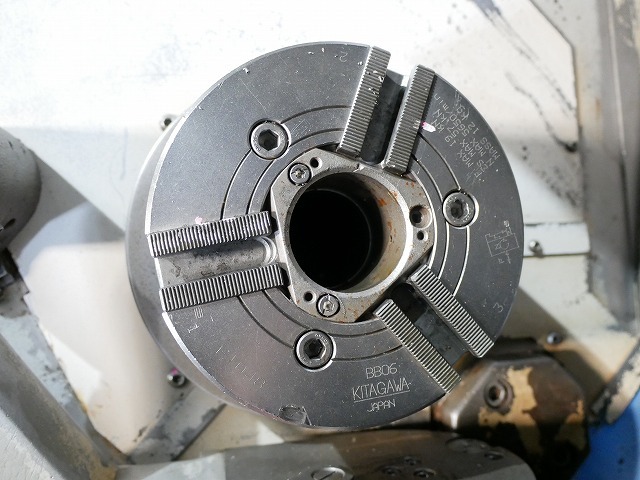

◆チャック・サイズ（inch）：6
◆最大スイング（mm）：Φ550
◆標準加工径（mm）：Φ221
◆最大加工径（mm）：Φ280（Φ435）
◆棒材作業能力（mm）：Φ51
◆主軸端と刃物台端面の距離（mm）：80～440
◆最大支持荷重（チャックを含む）（N）（kgf）：245（25）［チャックワーク］、294（30）［シャフトワーク］
◆主軸
◆主軸回転速度（min-1）：35～6000
◆加減速時間（sec）：3.8
◆主軸貫通穴径（mm）：Φ61
◆モータ出力（25％ED/連続定格）（kW）（HP）：7.5（10）/5.5（7.4）
◆最大トルク（N・m）（kgf・m）：162（16.5）
◆テールストック
◆テールスピンドル穴型式（MT）：4
◆移動量（テールストック/テールスピンドル）（mm）：275/95
◆最大推力（N）（kgf）：1962（200）

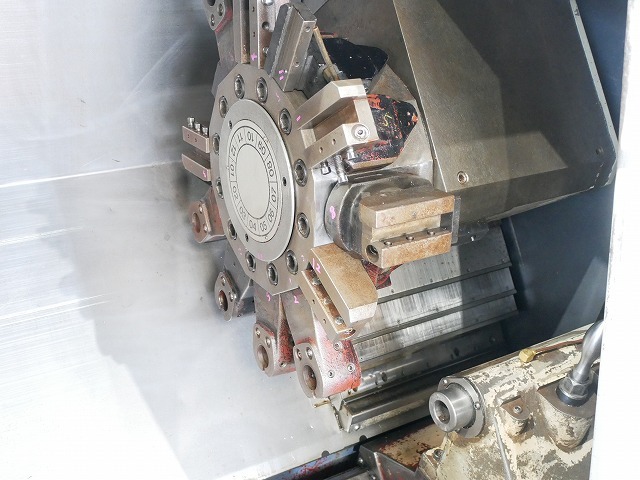

◆刃物台
◆工具本数（本）：12（全ポジションに回転工具取付可能）
◆工具サイズ　外径旋削（mm）：☐20
◆工具サイズ　内径旋削（mm）：Φ32
◆回転工具　ドリル（mm）：MAXΦ16
◆回転工具　エンドミル（mm）：MAXΦ16
◆回転工具　タップ（mm）：MAXM12
◆割出し時間（one/full）（sec）：0.18/0.43
◆ミル軸回転数（min-1）：25～4500（OP：35～6000）
◆ミル軸モータ出力（10分定格）（kW）（HP）：3.7（5.0）
◆ミルク軸最大トルク（N・m）（kgf・m）：35.6（3.6）［6000仕様：23.5（2.4）
◆早送り速度X/Z/Y（m/min）：30/33/21
◆早送り速度C（min-1）：400
◆早送り時定数X/Z/Y（msec）：80/100/80
◆移動量X（mm）：185（180+5）
◆移動量Z（mm）：360（355+5）
◆移動量Y（mm）：80（±40）
◆心高（mm）：1020
◆全長（mm）：2285
◆全幅（mm）：1590
◆全高（mm）：1850
◆フロア・スペース（㎡）：3.63

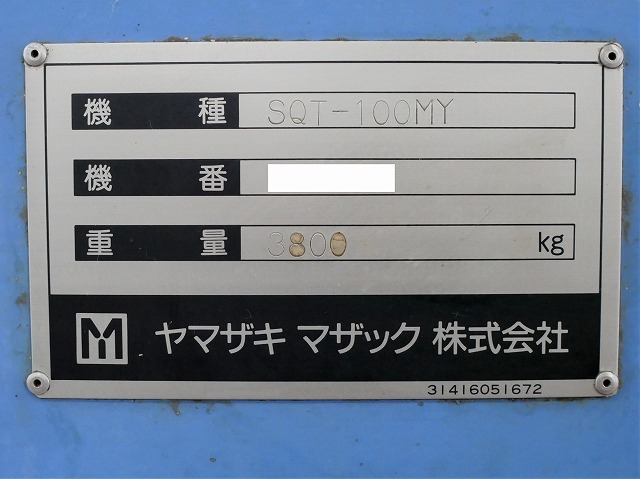

◆機械質量（kg）：3800

✤仕様と現品に相違ある場合は、現品優先とさせて頂きます。

付属品

コメント

在庫場所

三重県 四日市市 東茂福町3-5

(本社)
