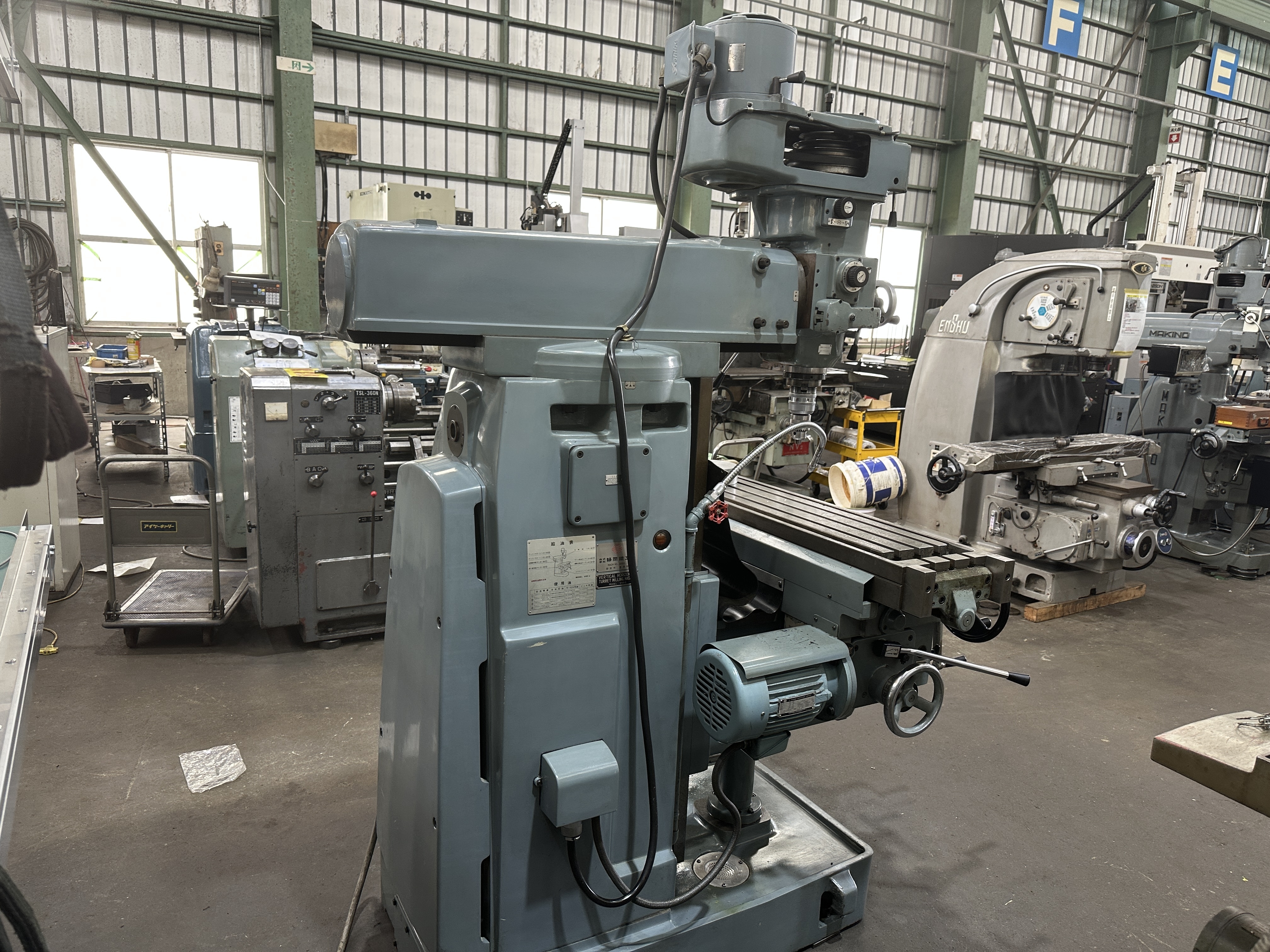

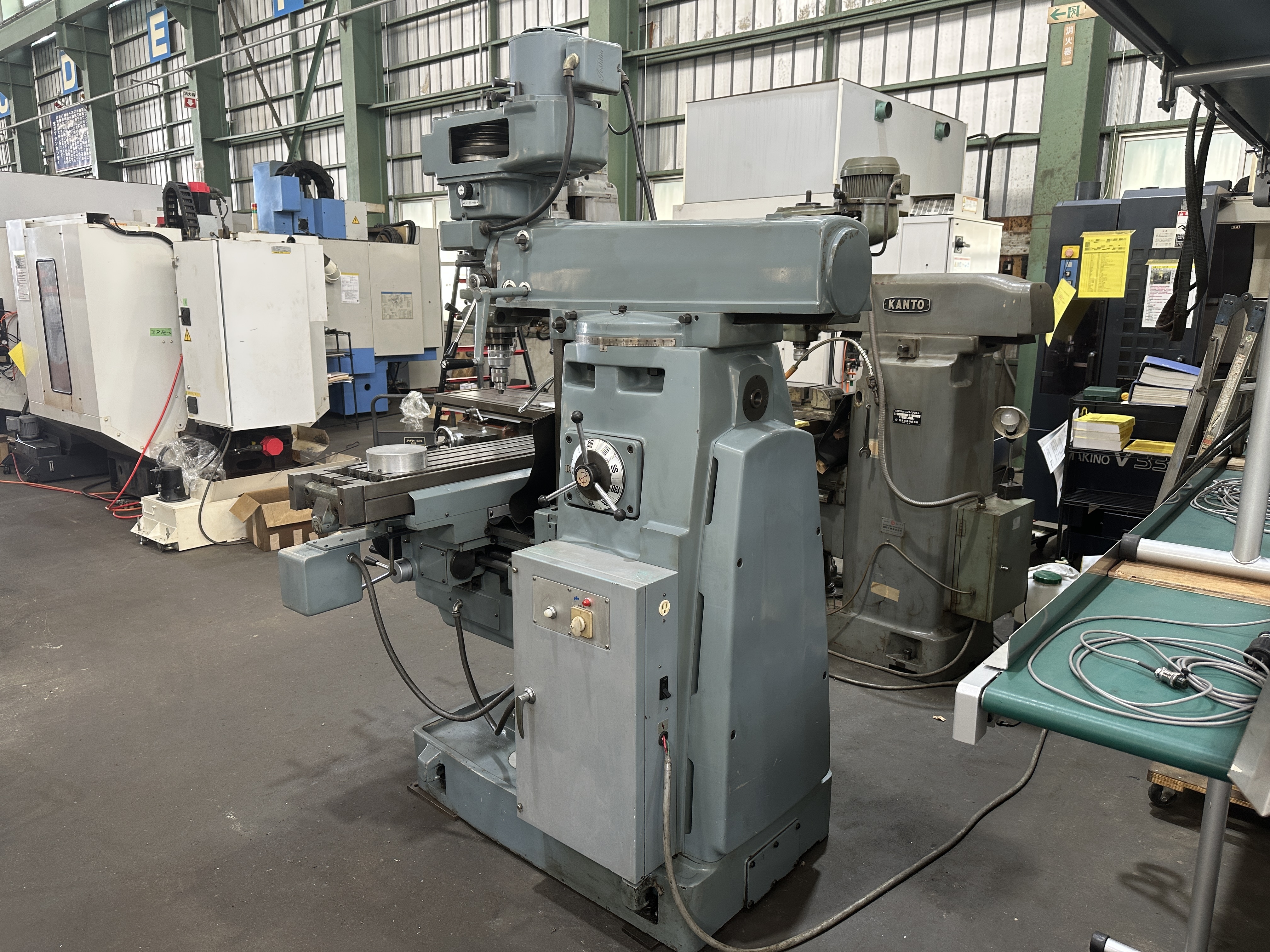

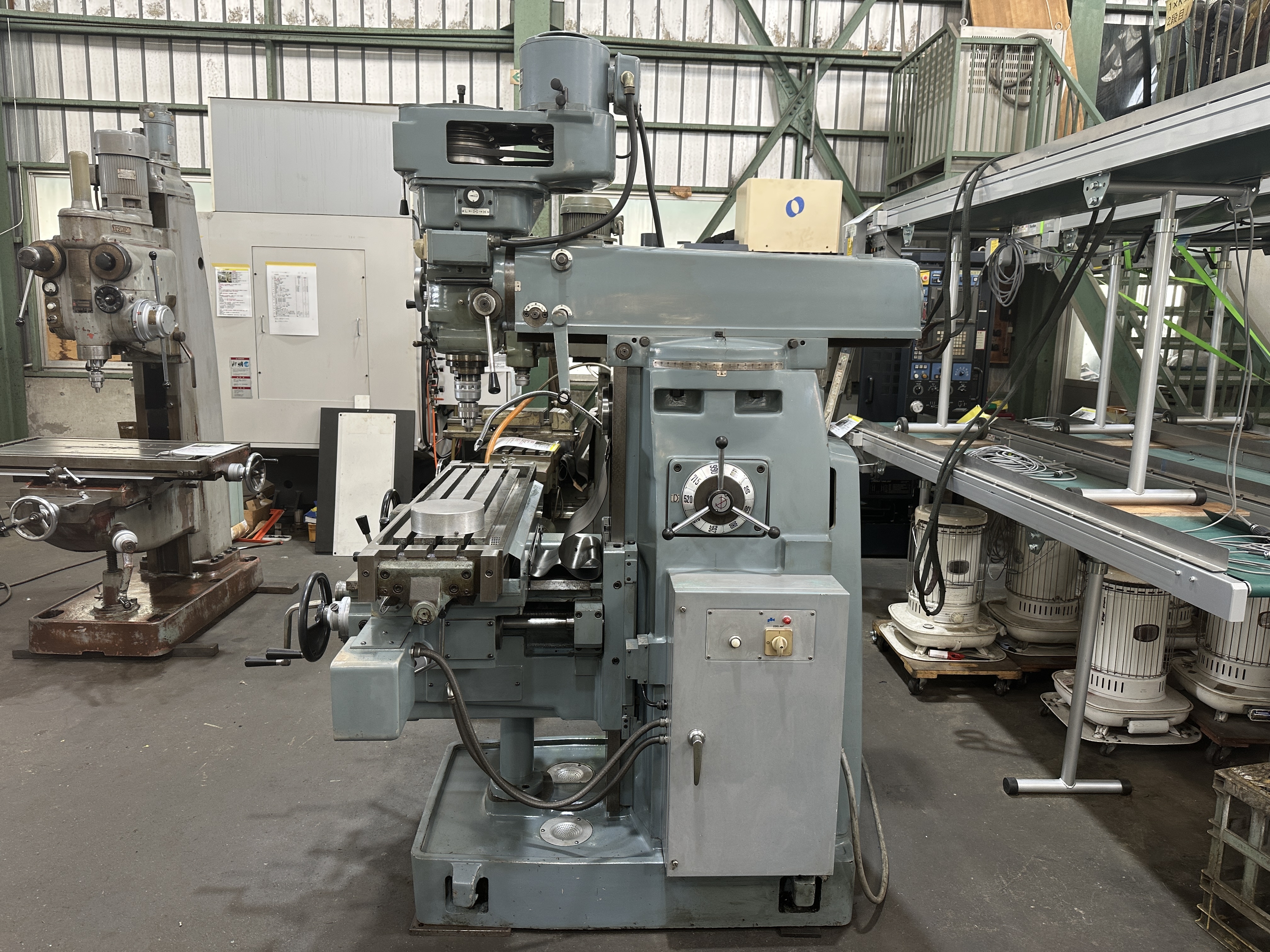

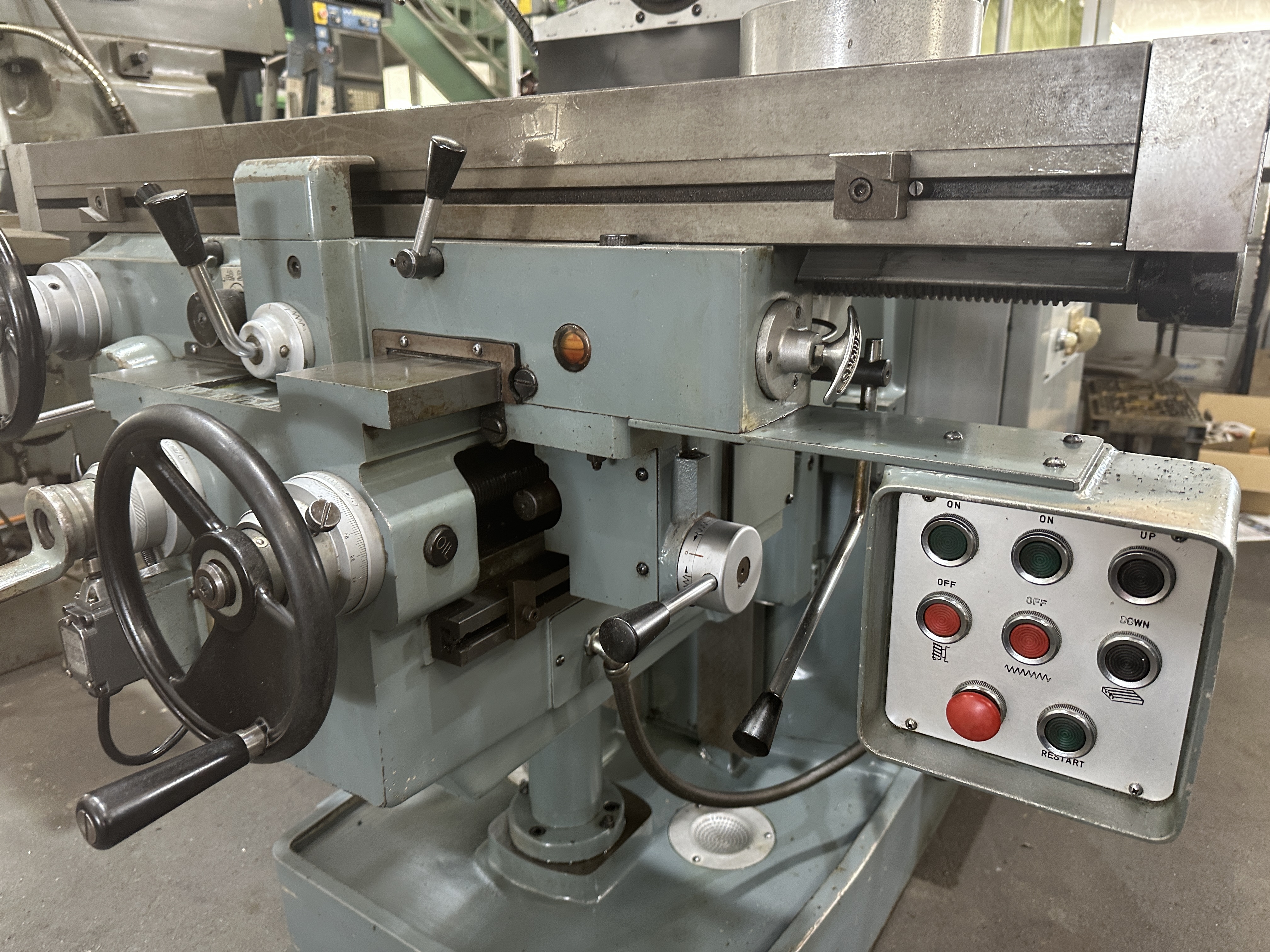

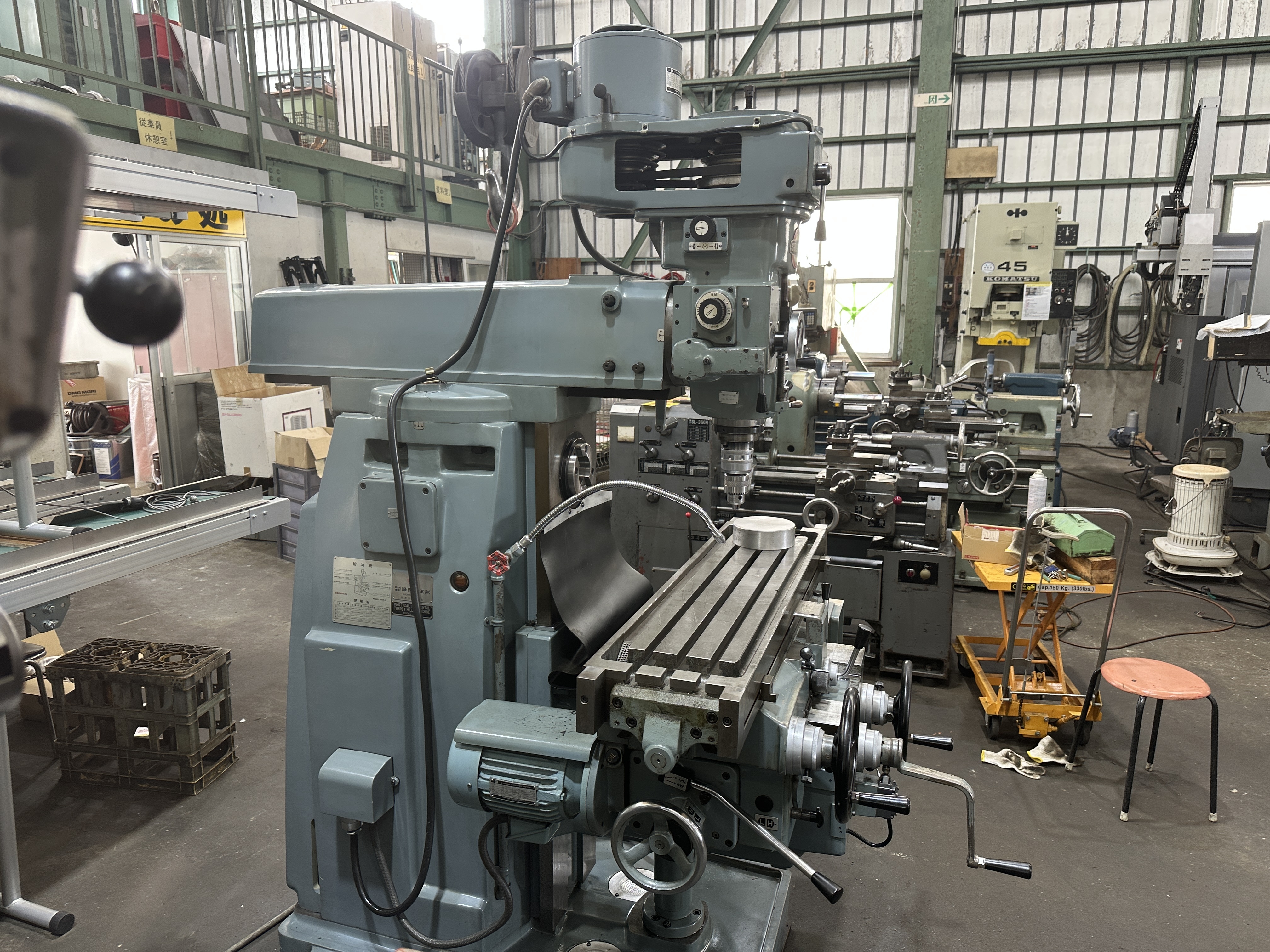

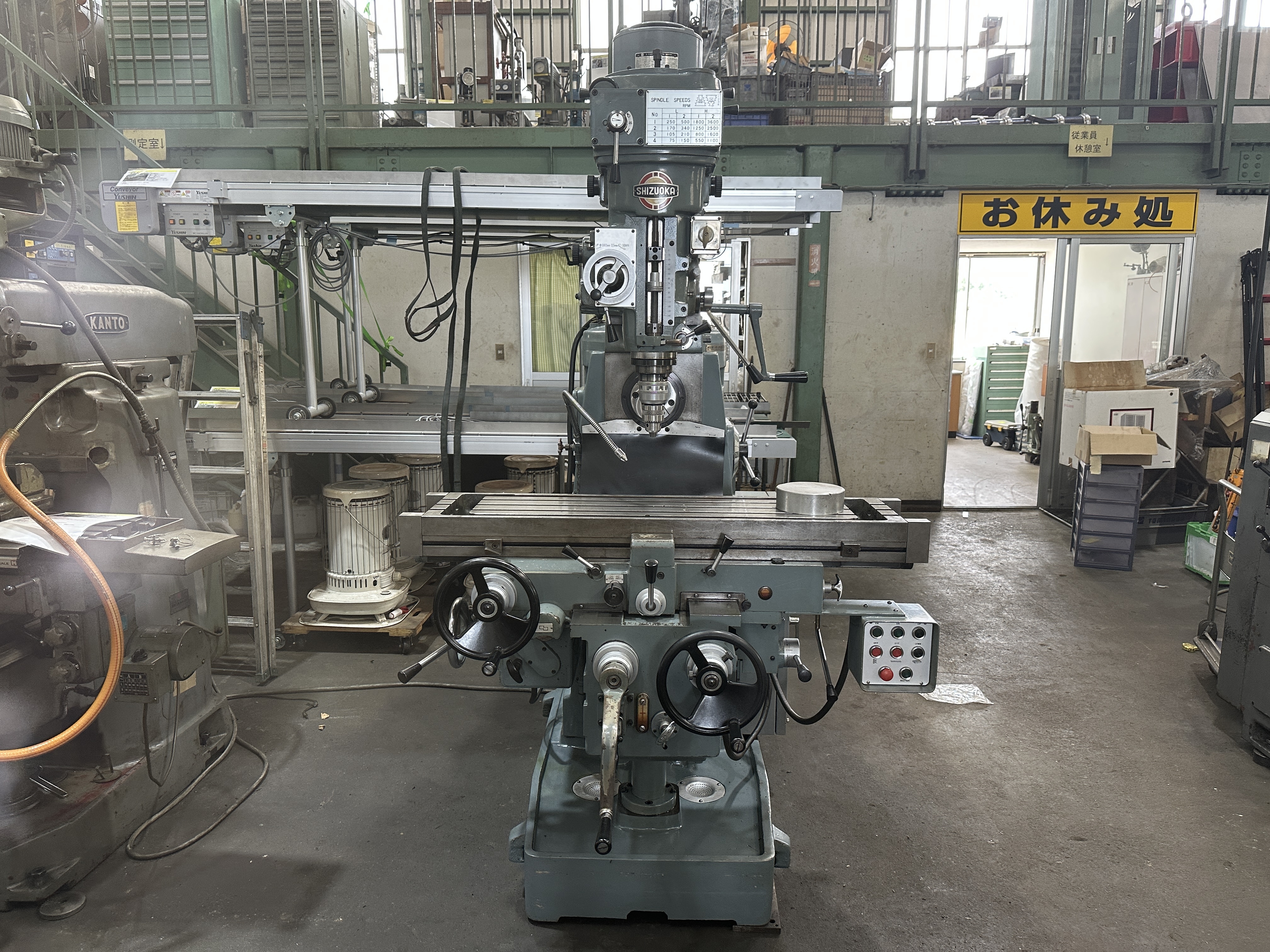

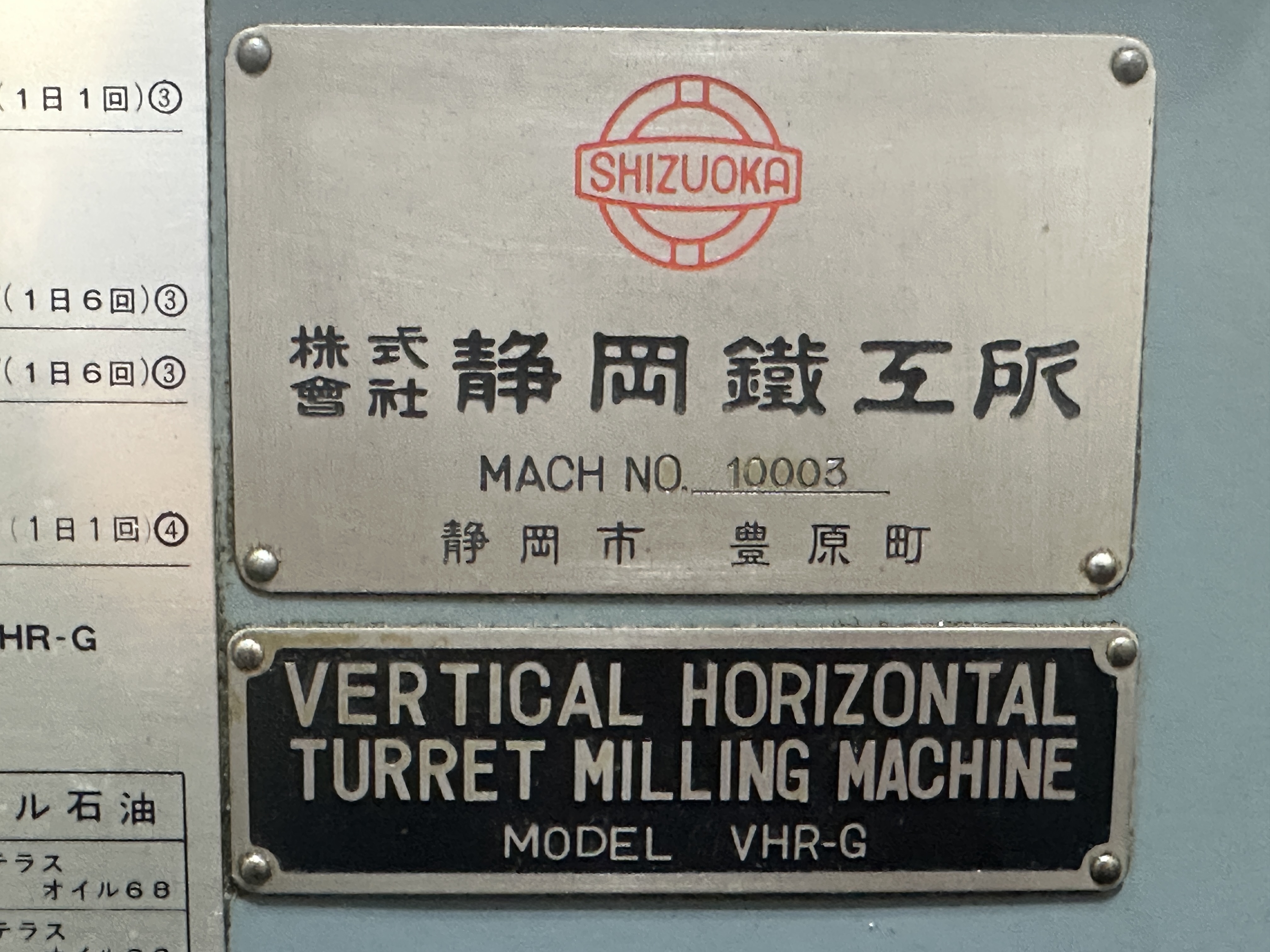

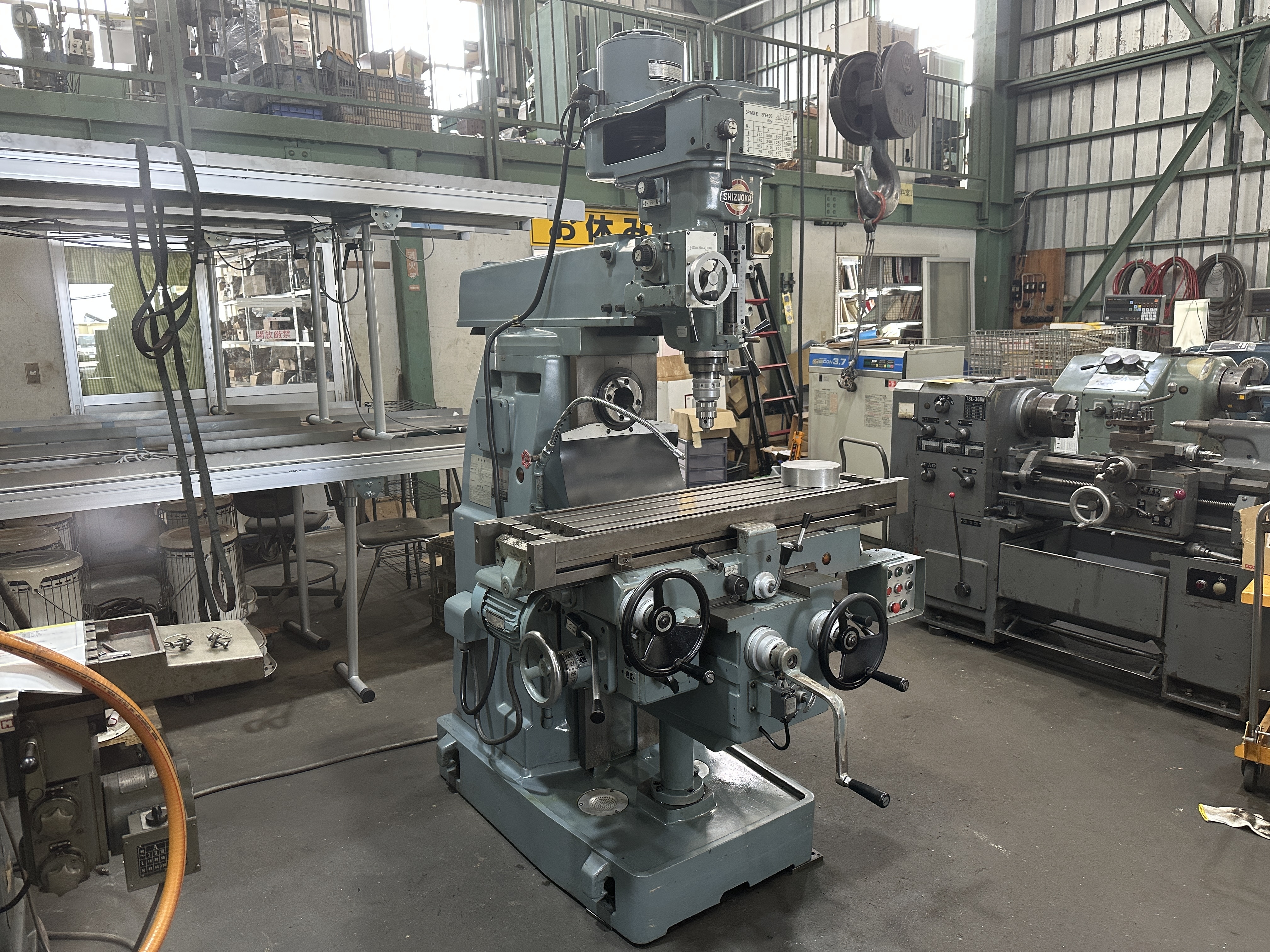

静岡鉄工所 立横複合フライス盤 VHR-G
- 管理番号
- U48527
- 商品名
- 立横複合フライス盤
- メーカー
- 静岡鉄工所
- 型式
- VHR-G
- 年式
- 仕様
○特徴
№40立主軸（ラム型）+№50横主軸 デジタルスケール無し

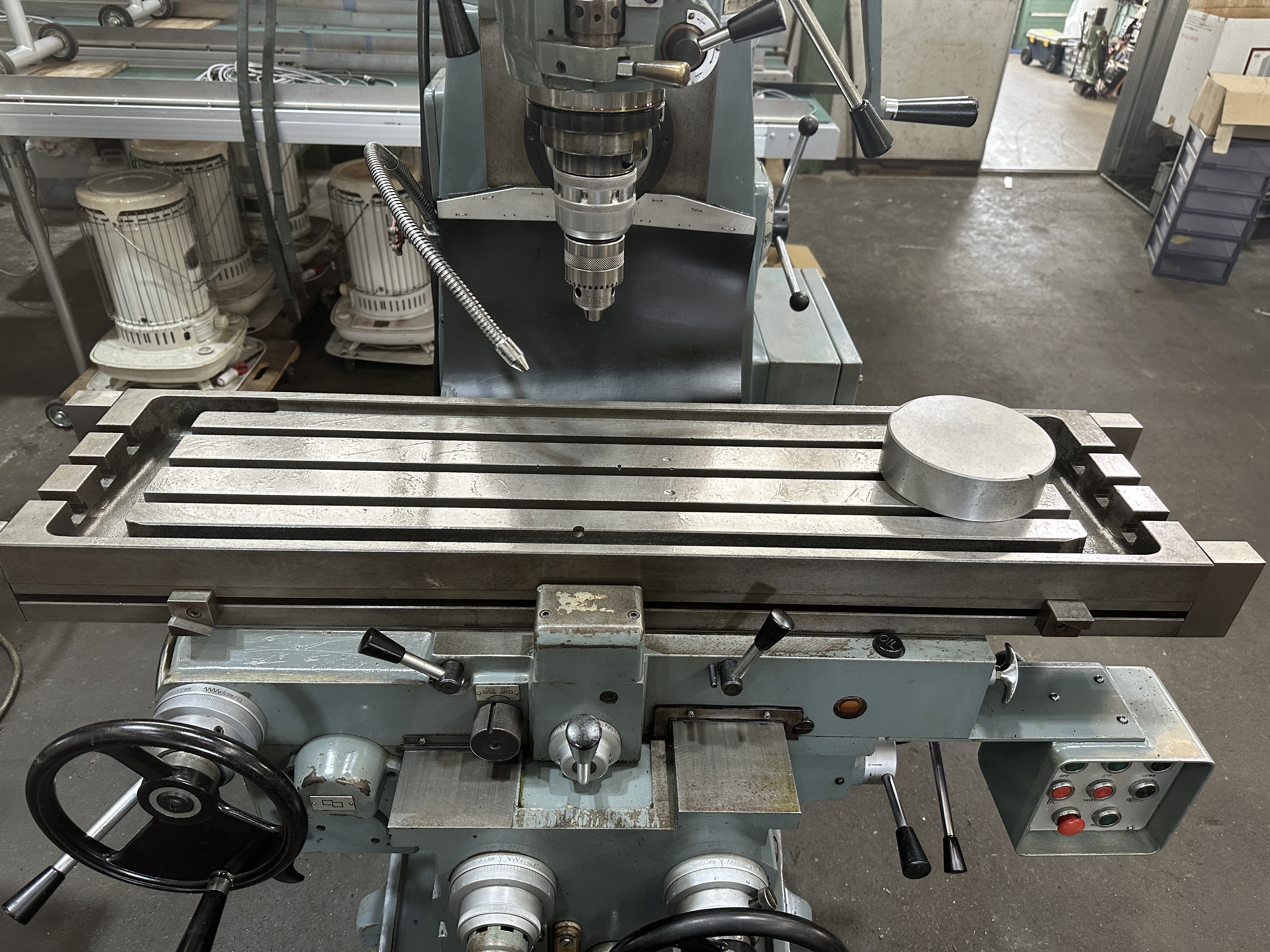

○テーブル
作業面積 1100×280mm T溝 16mm×3本 ピッチ60mm
○各軸の移動量
X軸 左右 820 mm
Y軸 前後 300 mm
Z軸 上下 450 mm 各軸ともにテーブル移動
ラムの 前後 535 mm クイルの上下 140 mm
○干渉距離
立主軸端面～テーブル上面迄 0～585mm
立主軸中心～コラム摺動面迄 125～660mm
横主軸中心～テーブル上面迄 20～470mm
横主軸中心とラム下面の距離 178mm

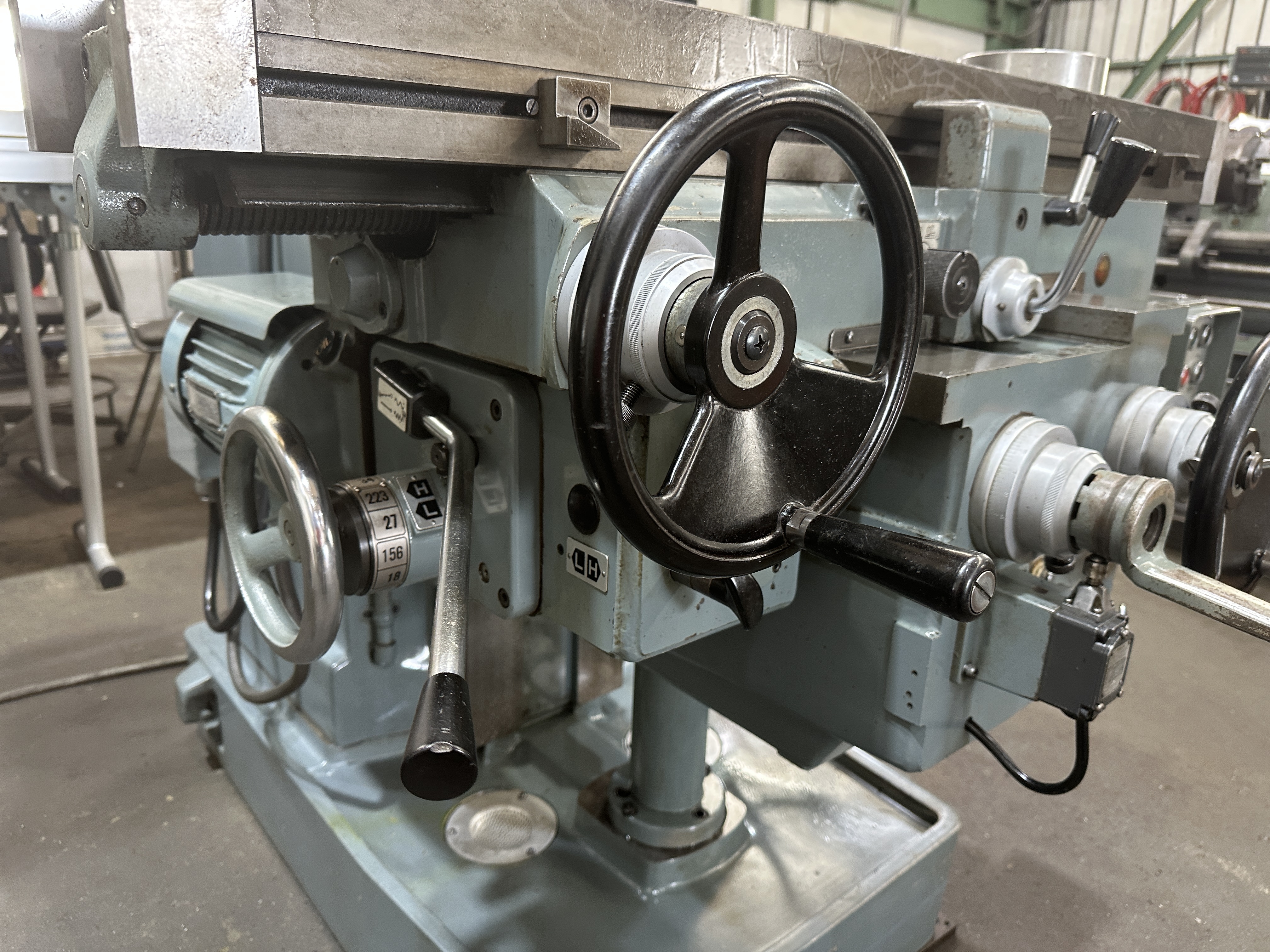

○送り速度
切削送り 左右前後 13～600mm/min(16段)
早送り 左右前後 2500mm/min 上下665mm/min

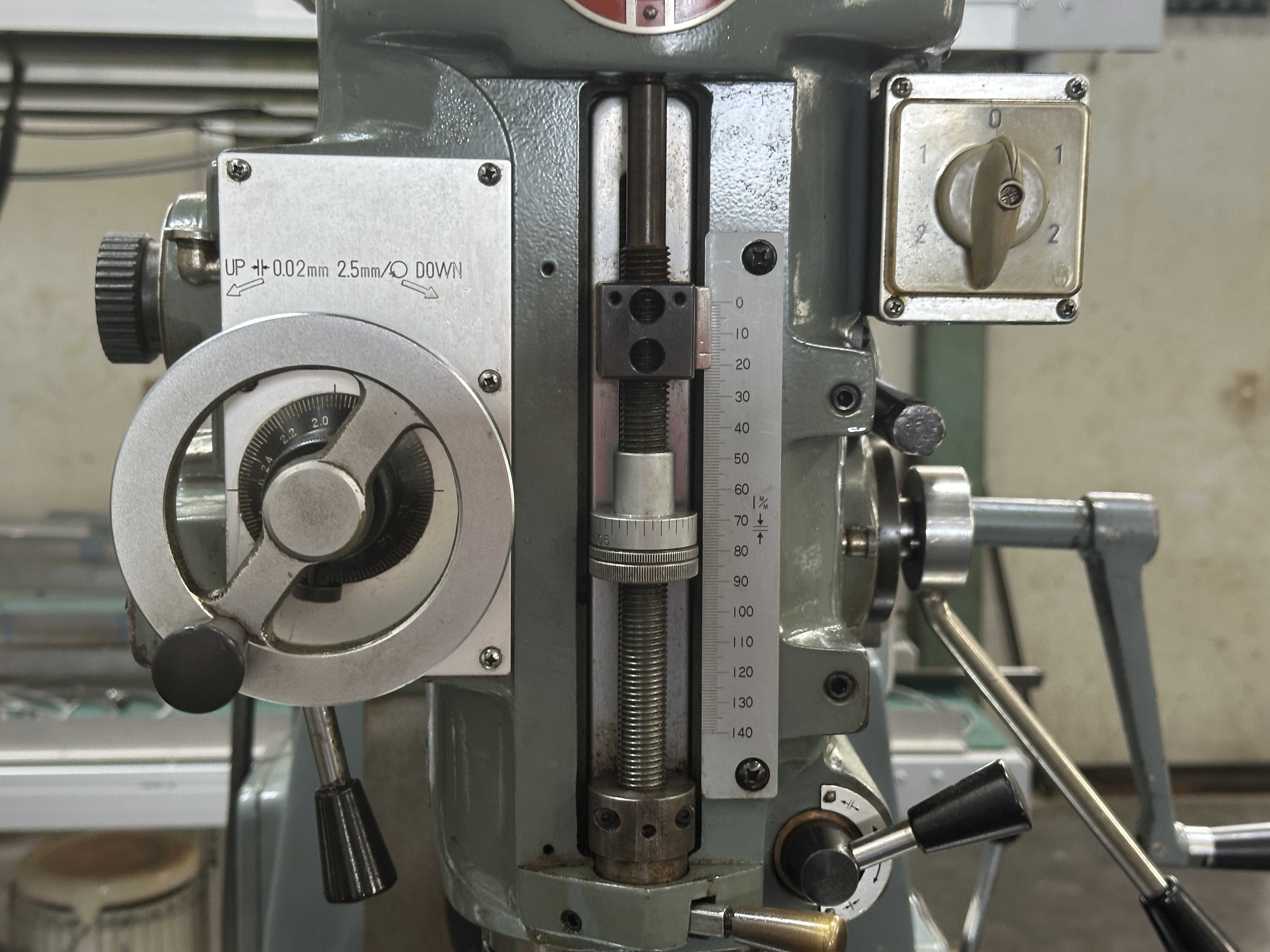

クイル 自動送り 0.035-0.07-0.14mm/rev(3段)

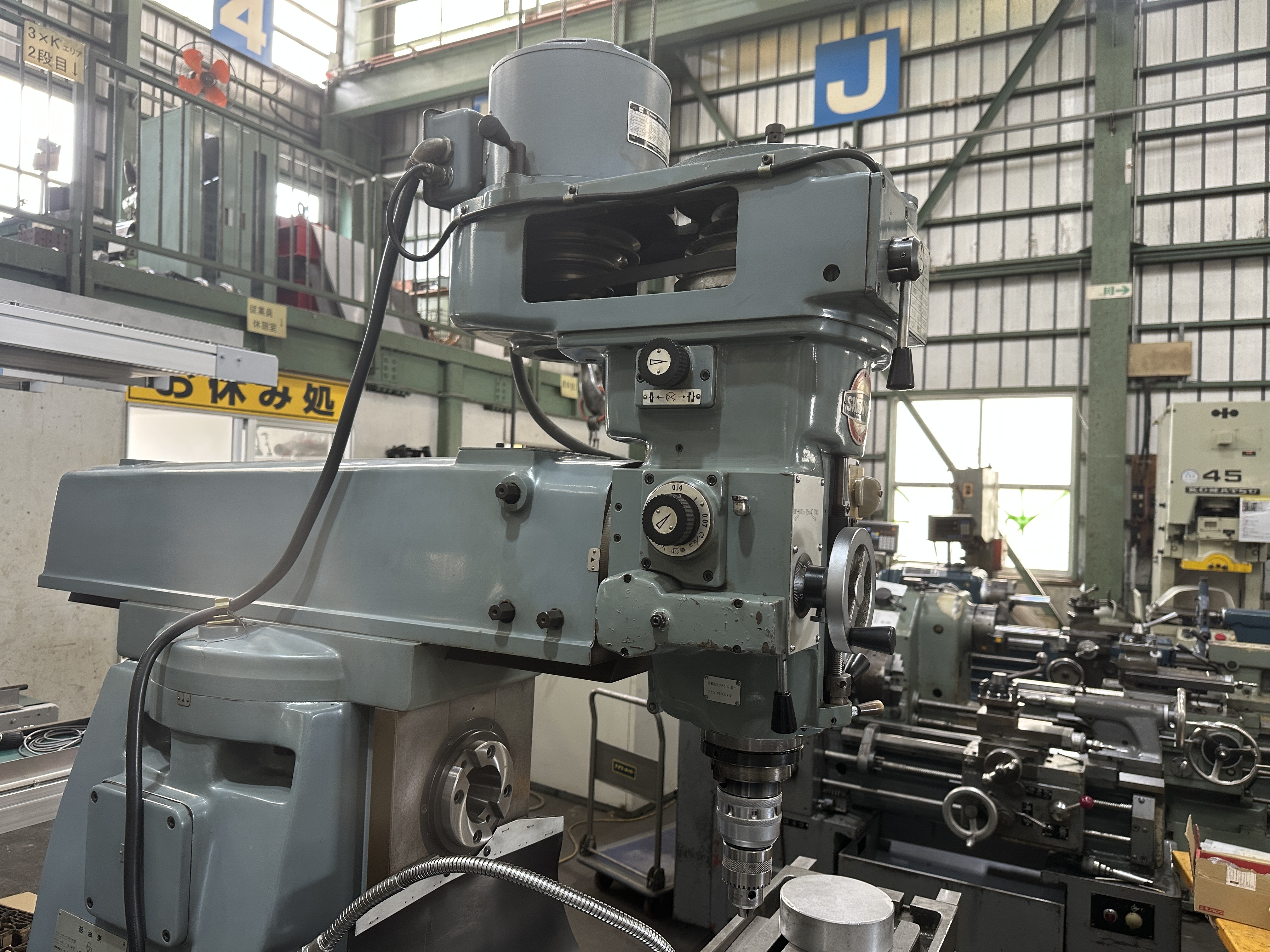

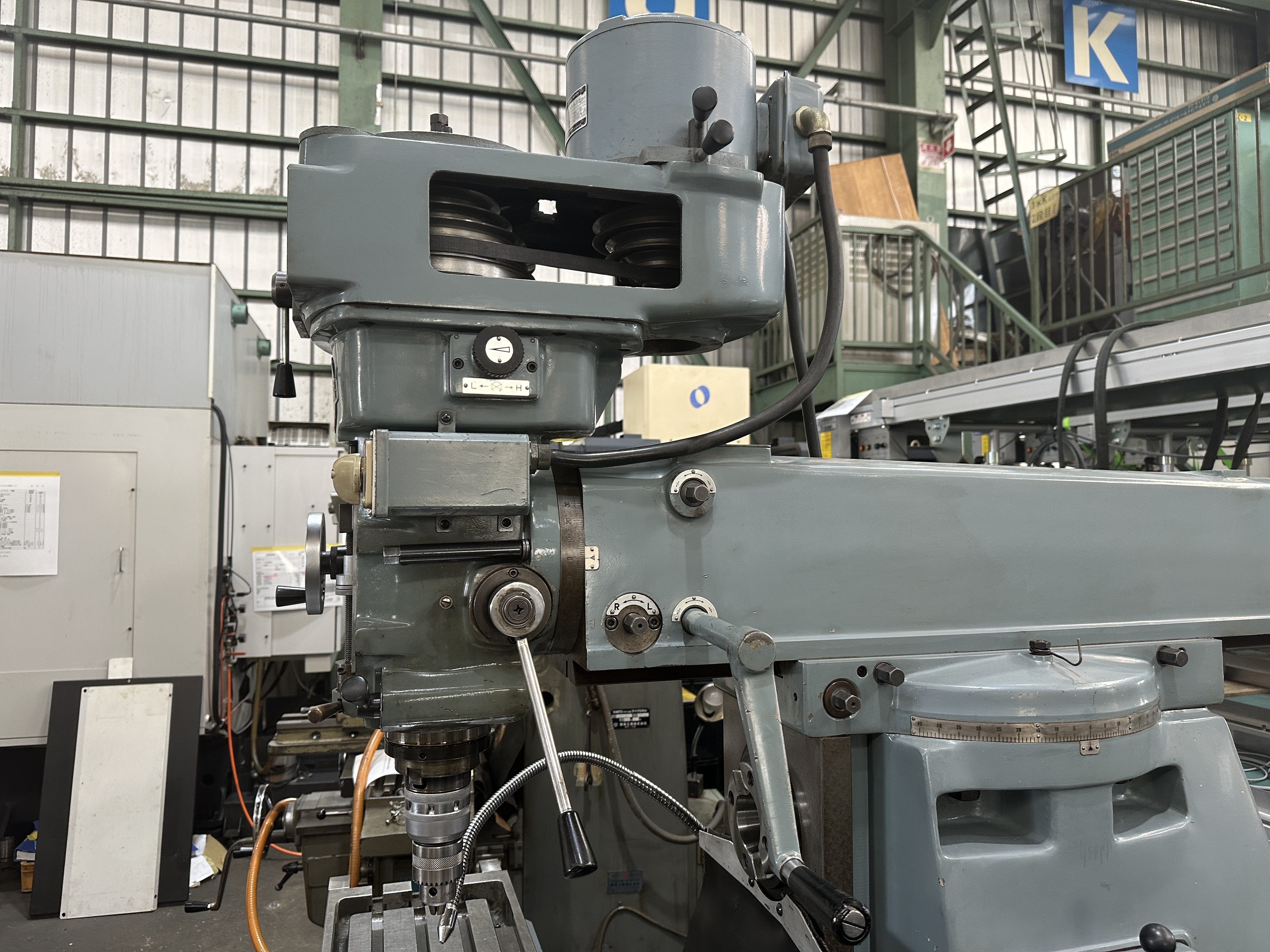

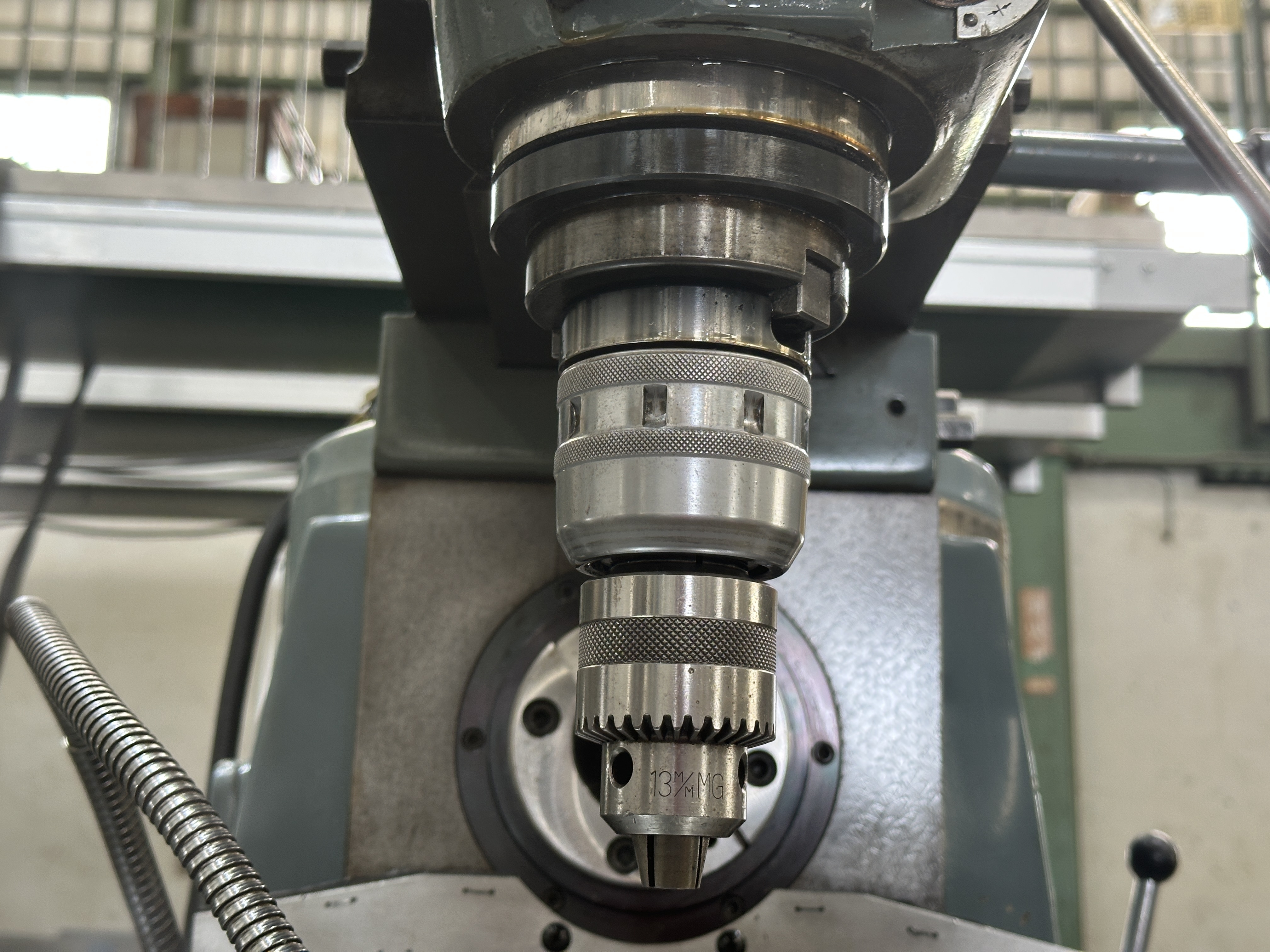

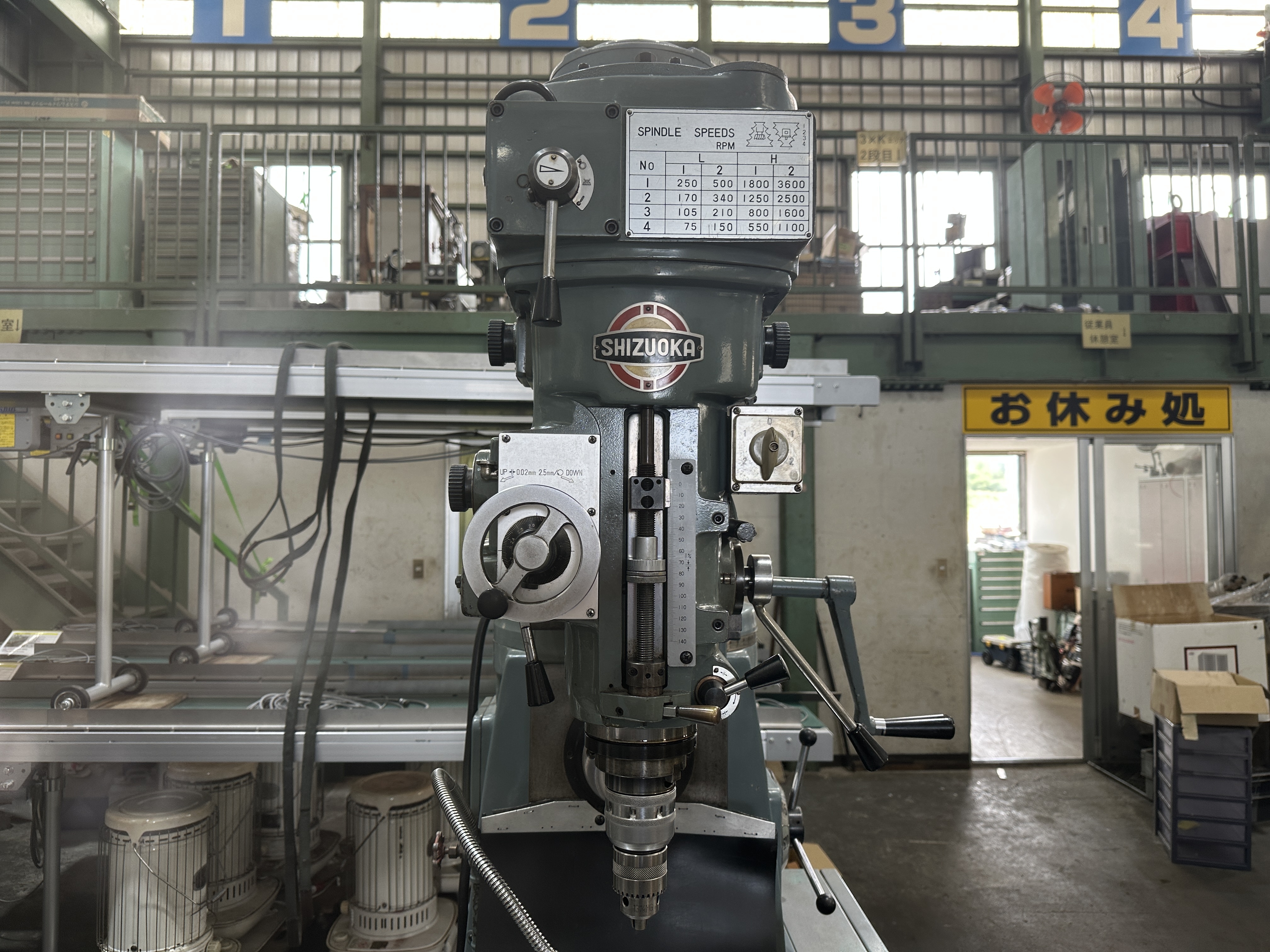

○立主軸
立主軸穴テーパ NT40

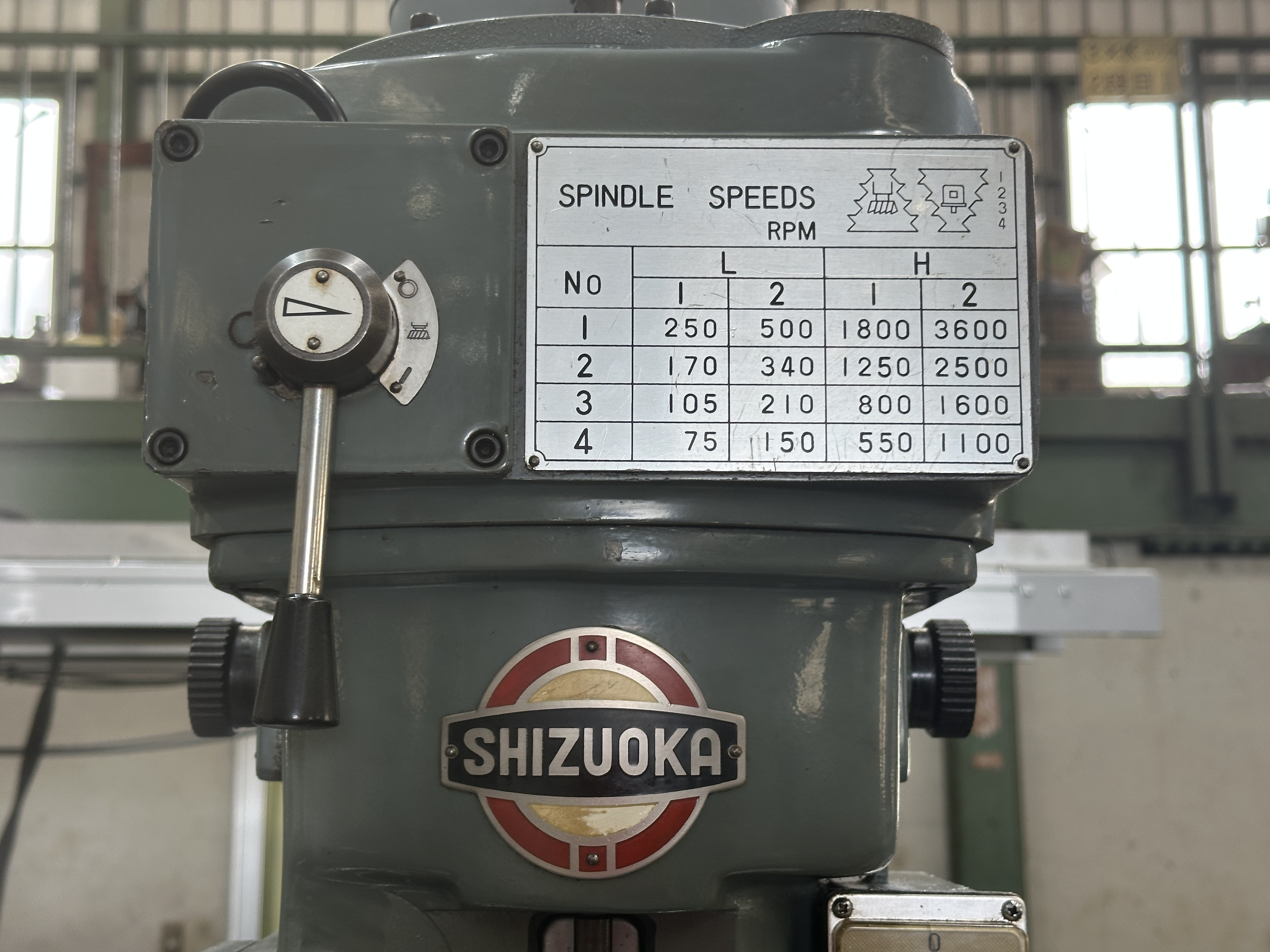

立主軸回転数 75～3600rpm(ベルト16段)
左右傾斜 左右各90度 ラム旋回 360度

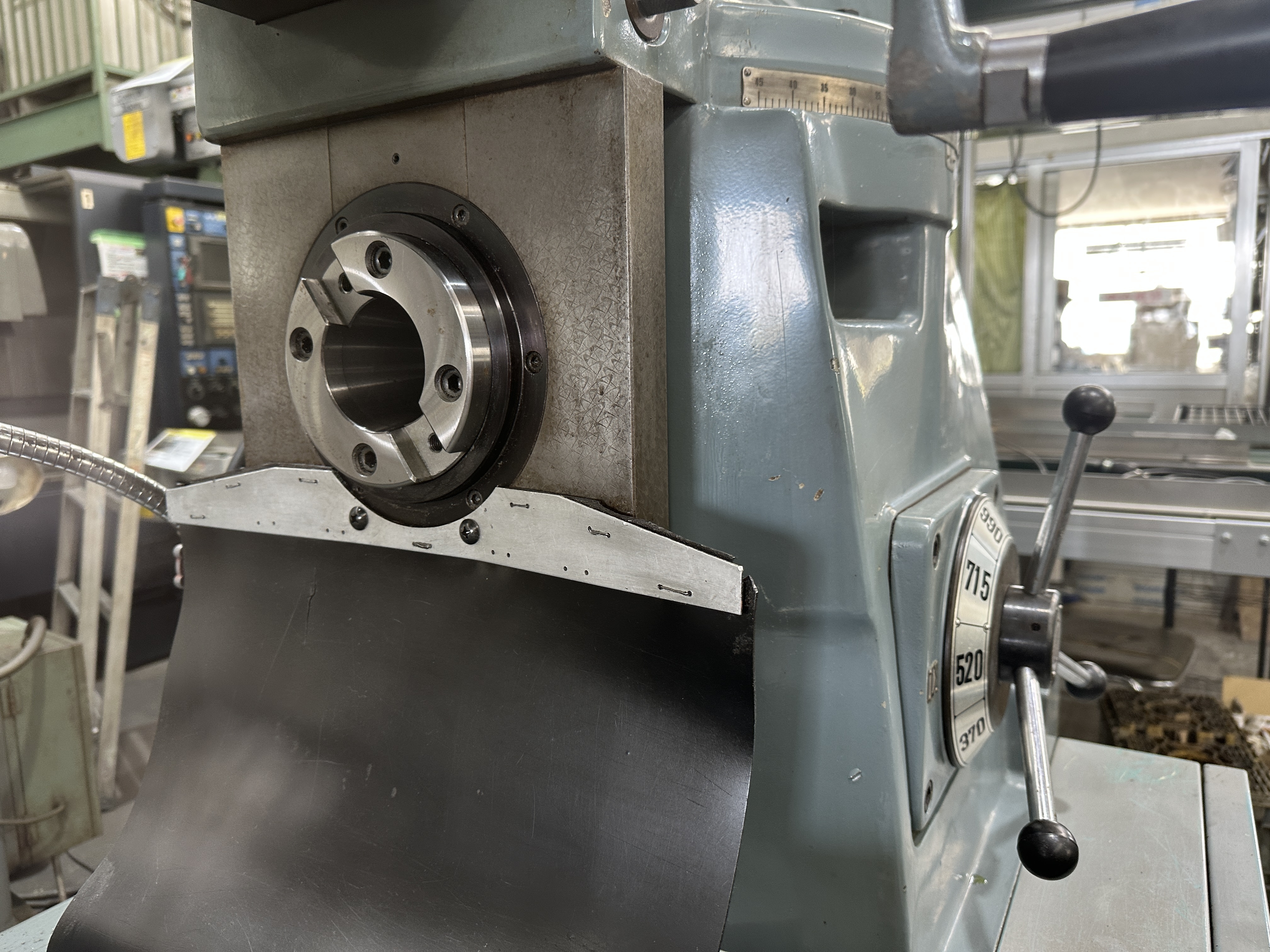

○横主軸

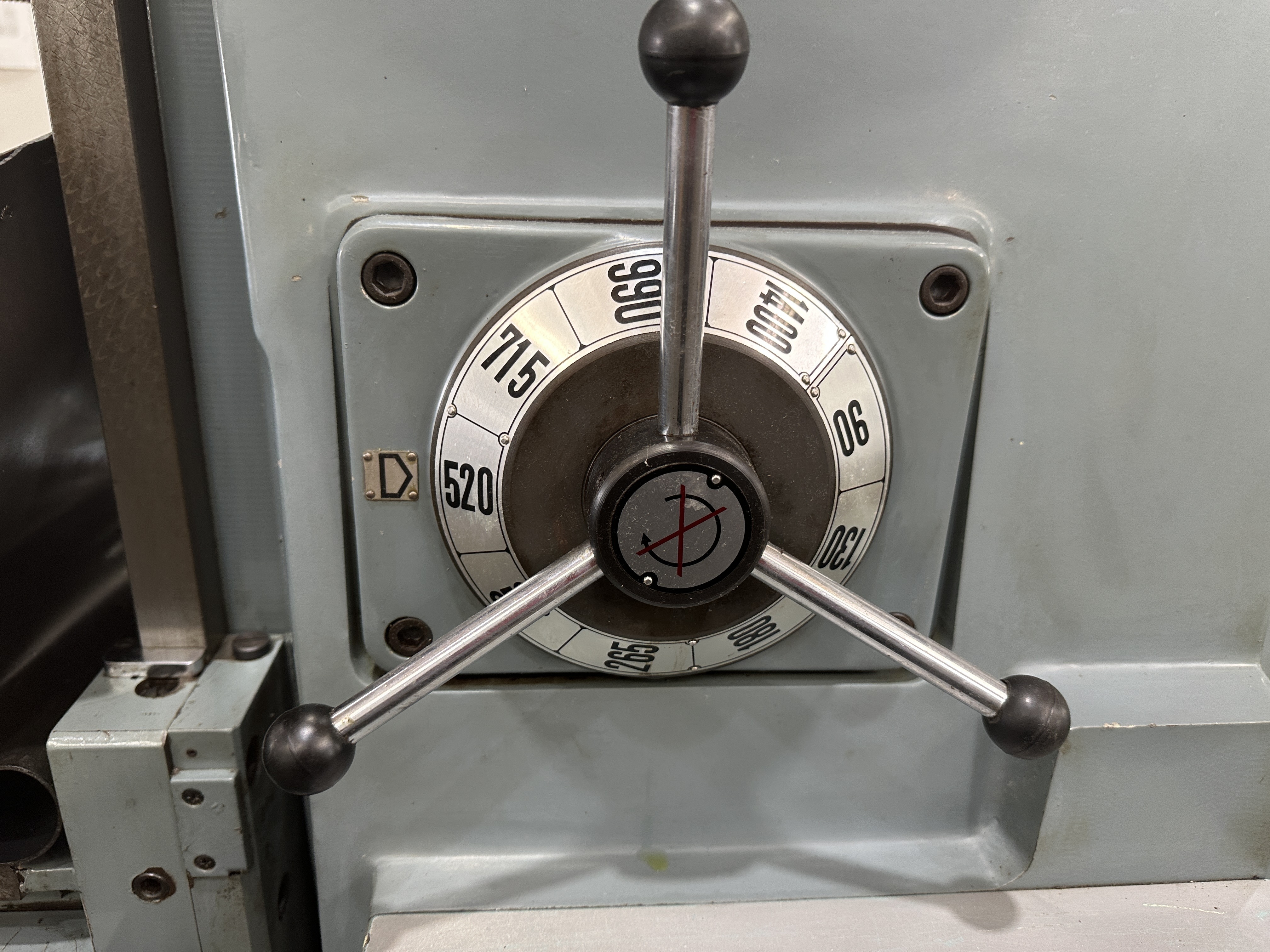

横主軸穴テーパ NT50 横主軸回転数 90～1400rpm(ギア9段)
○モータ
立主軸用2.0kw 横主軸用3.7kw
テーブル左右前後送り用1.5kw テーブル上下早送り用0.6kw
○機械の大きさ
床面：幅2520 ×奥1950×高2130mm 重量：2200Kg- 付属品
- コメント
- 在庫場所
- 茨城県 常総市 豊田1745-7(UMAC(株) 常総マシンセンター)
