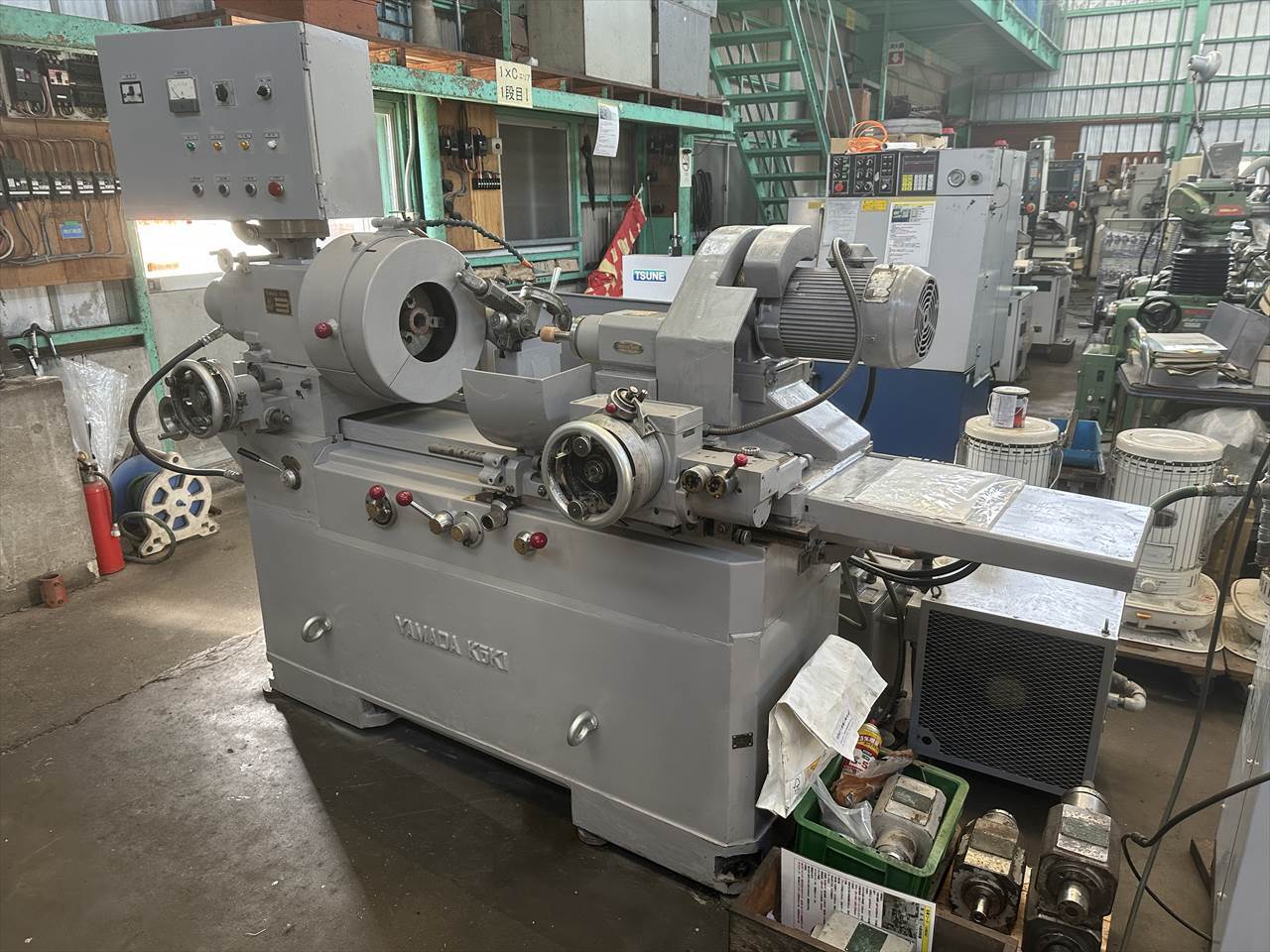

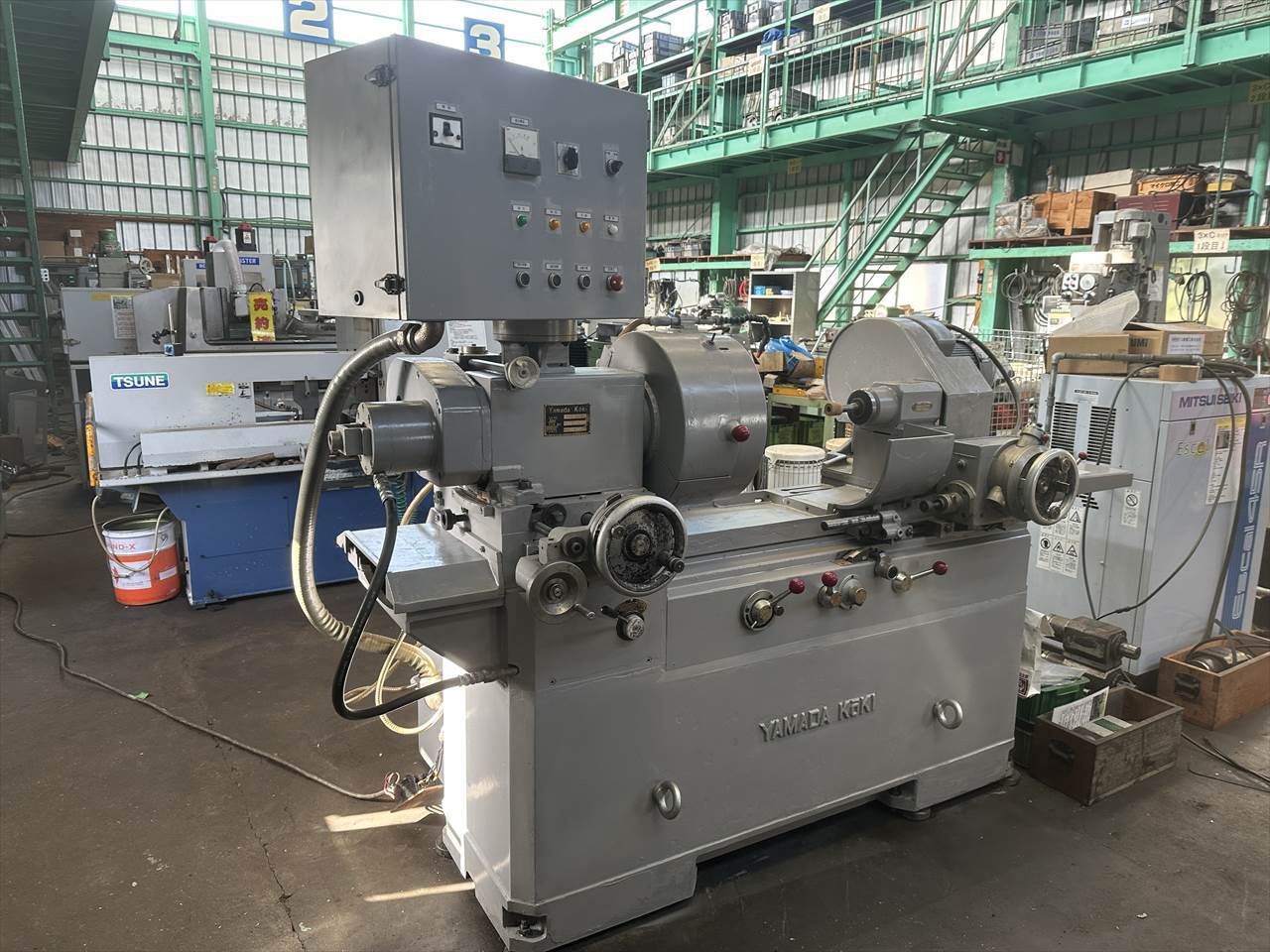

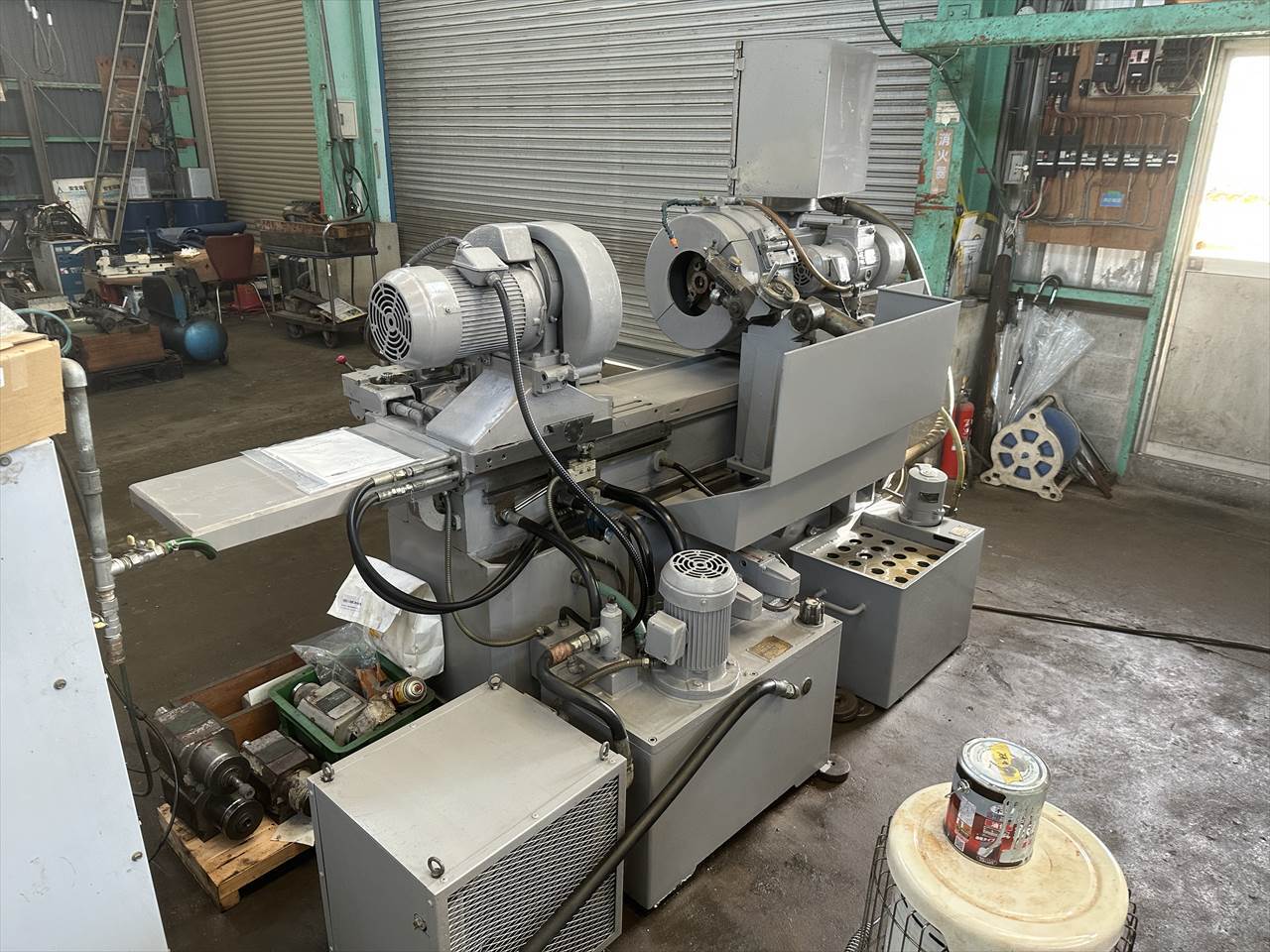

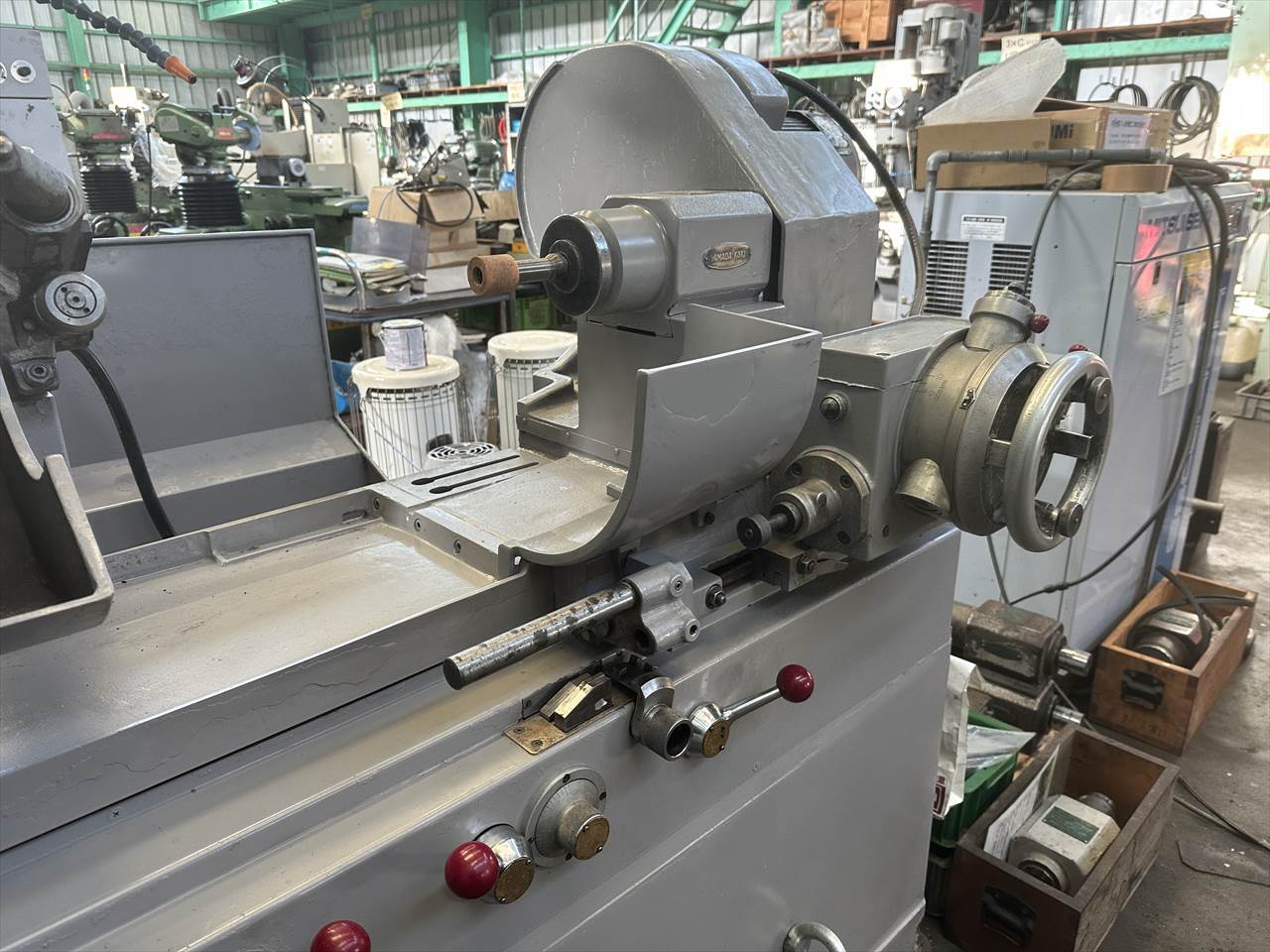

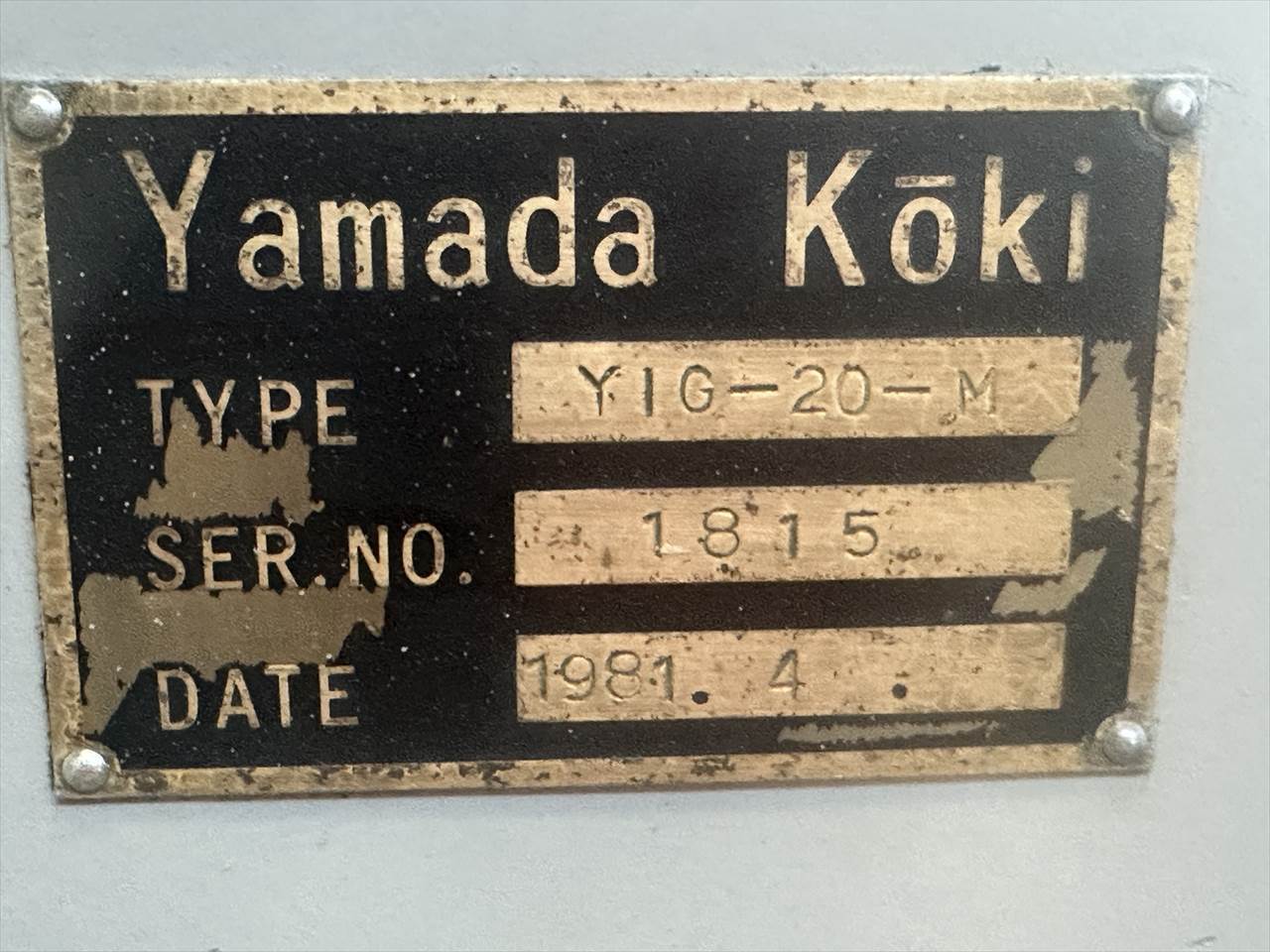

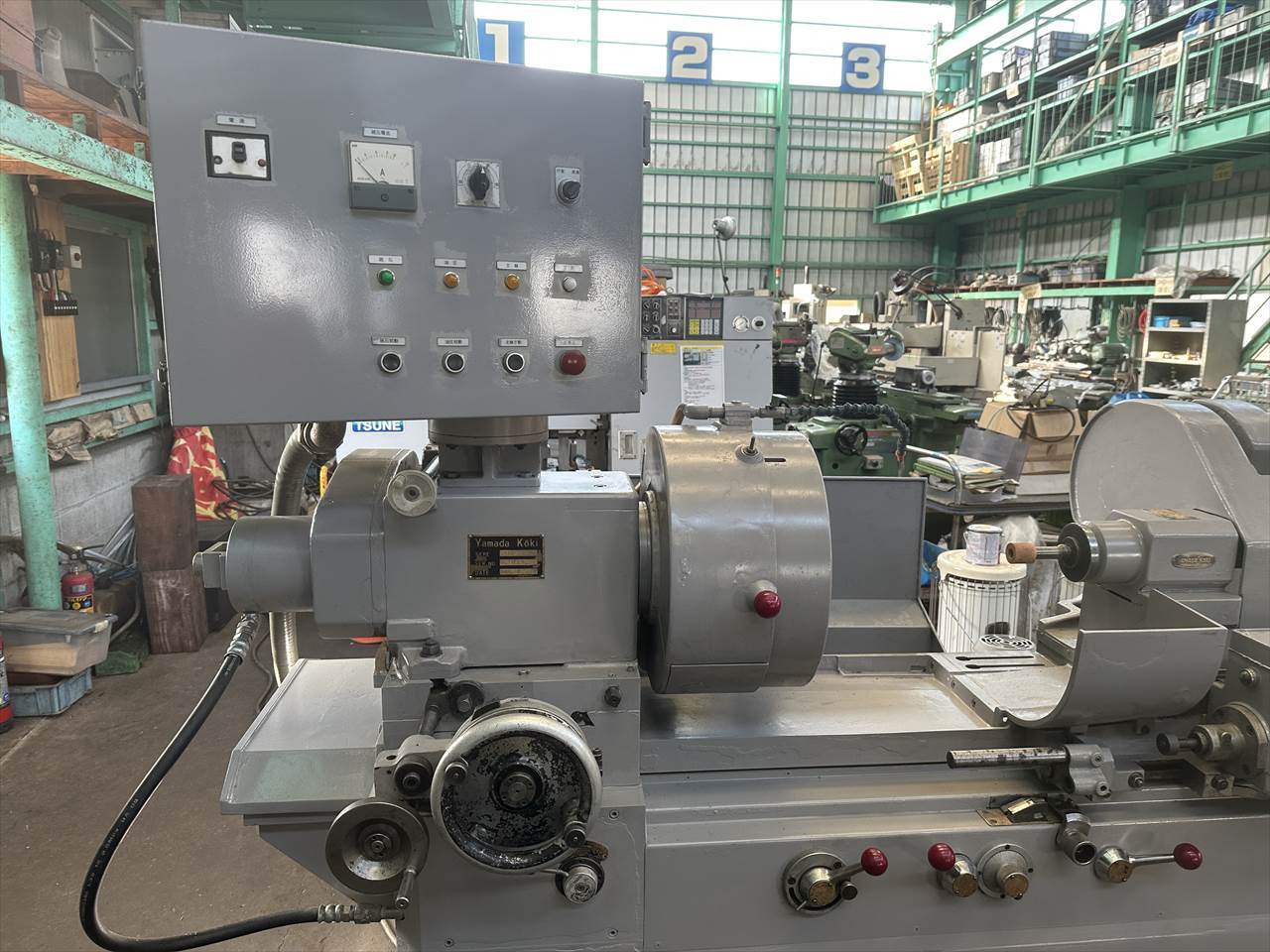

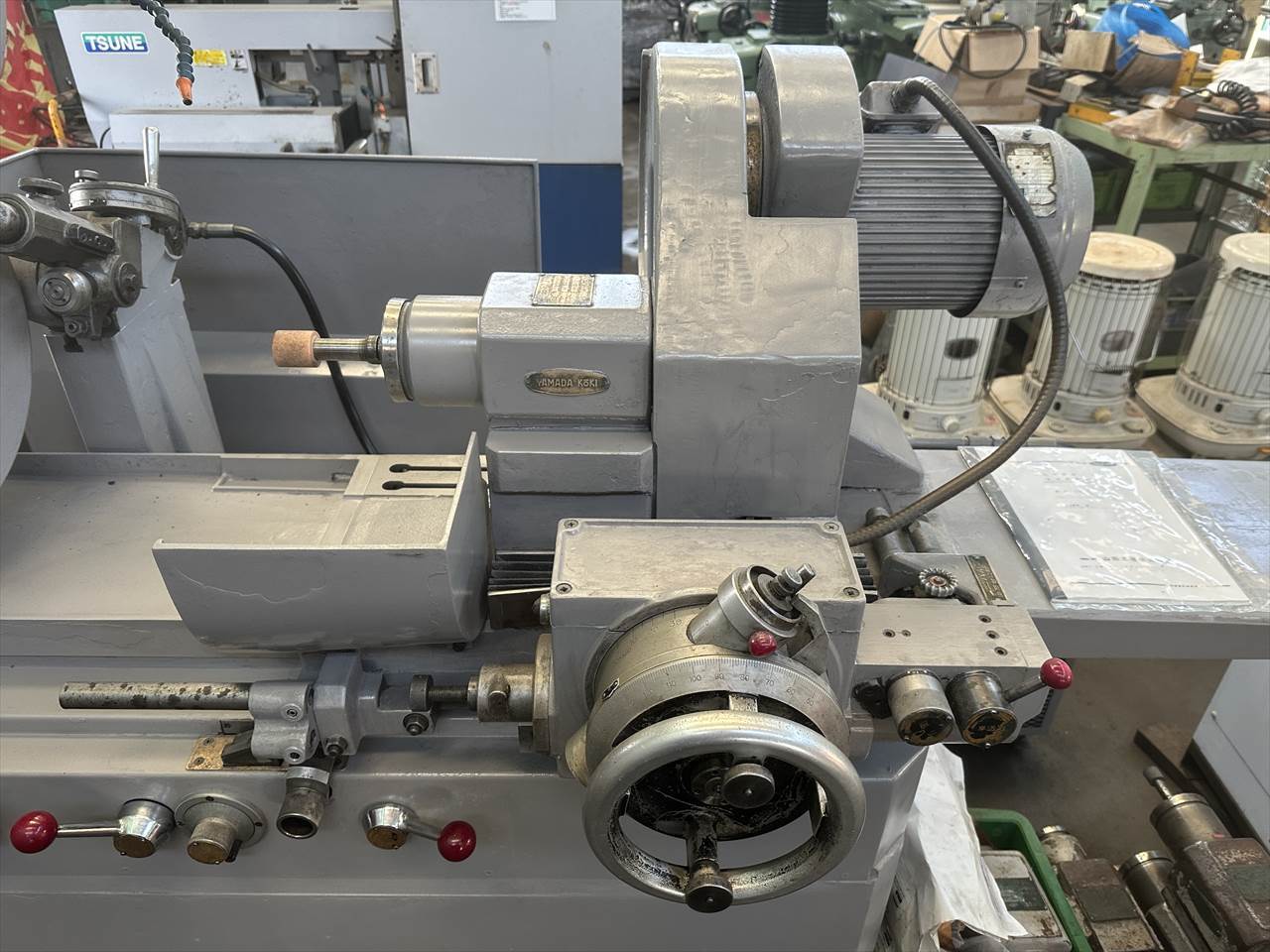

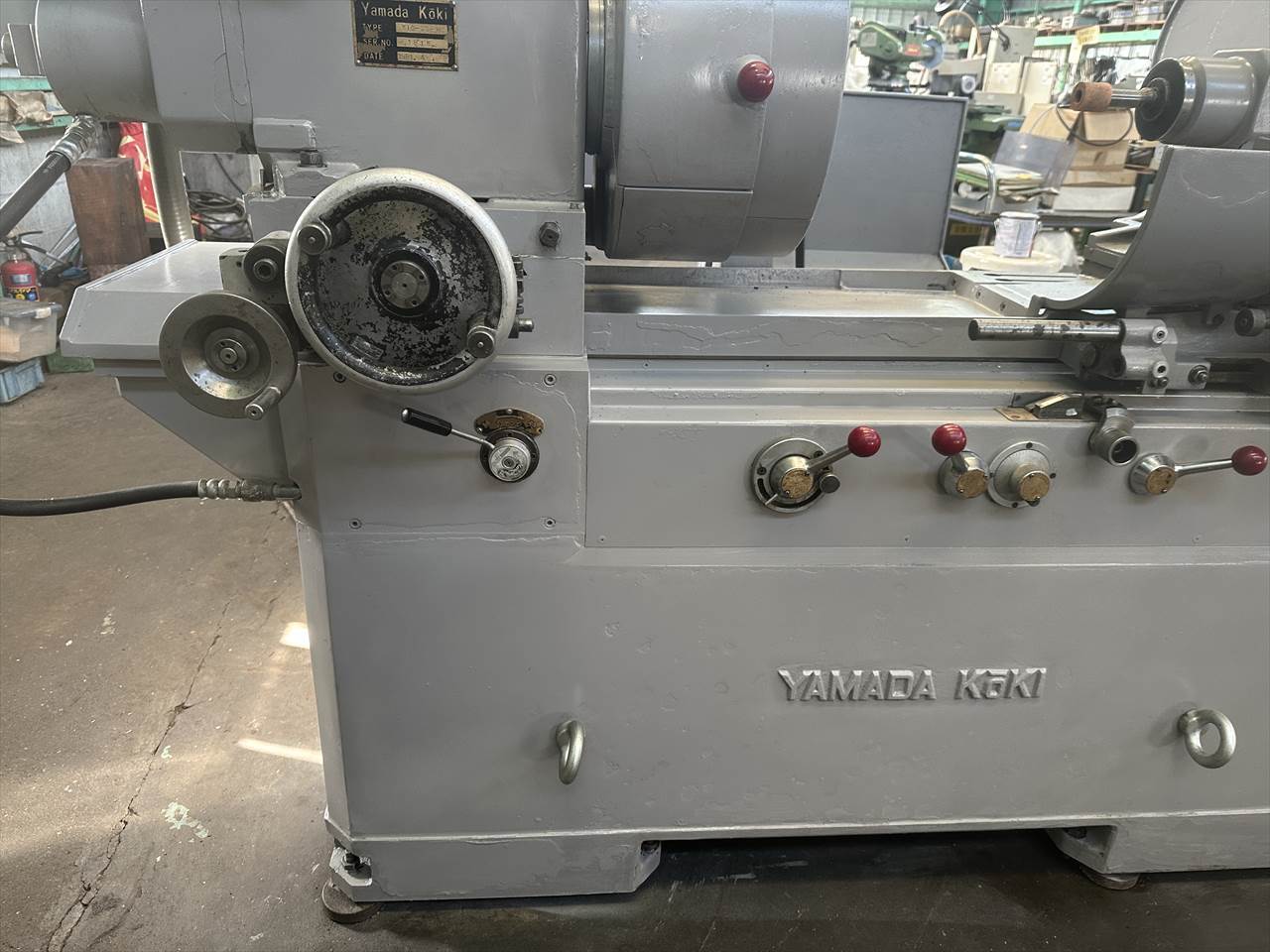

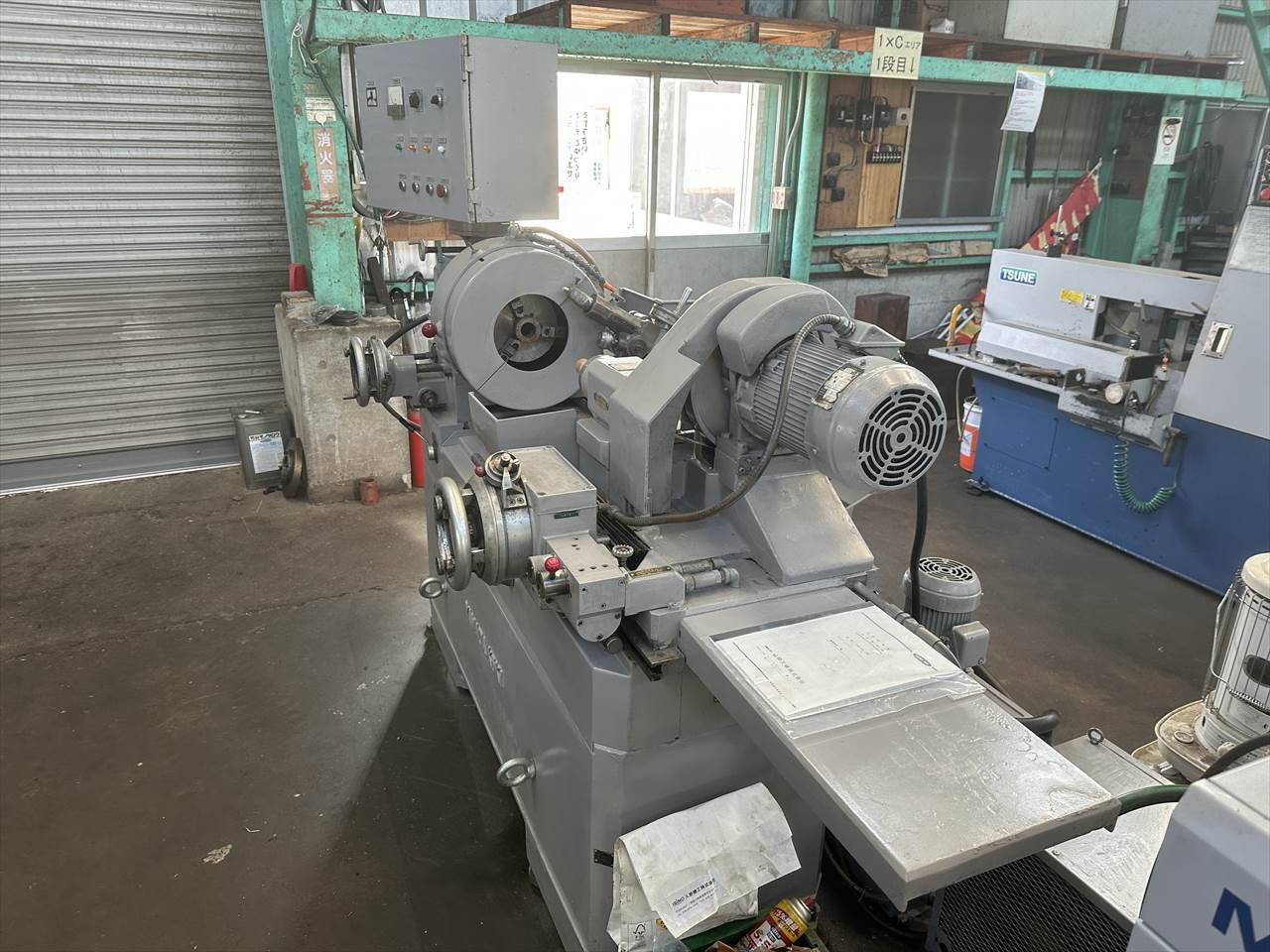

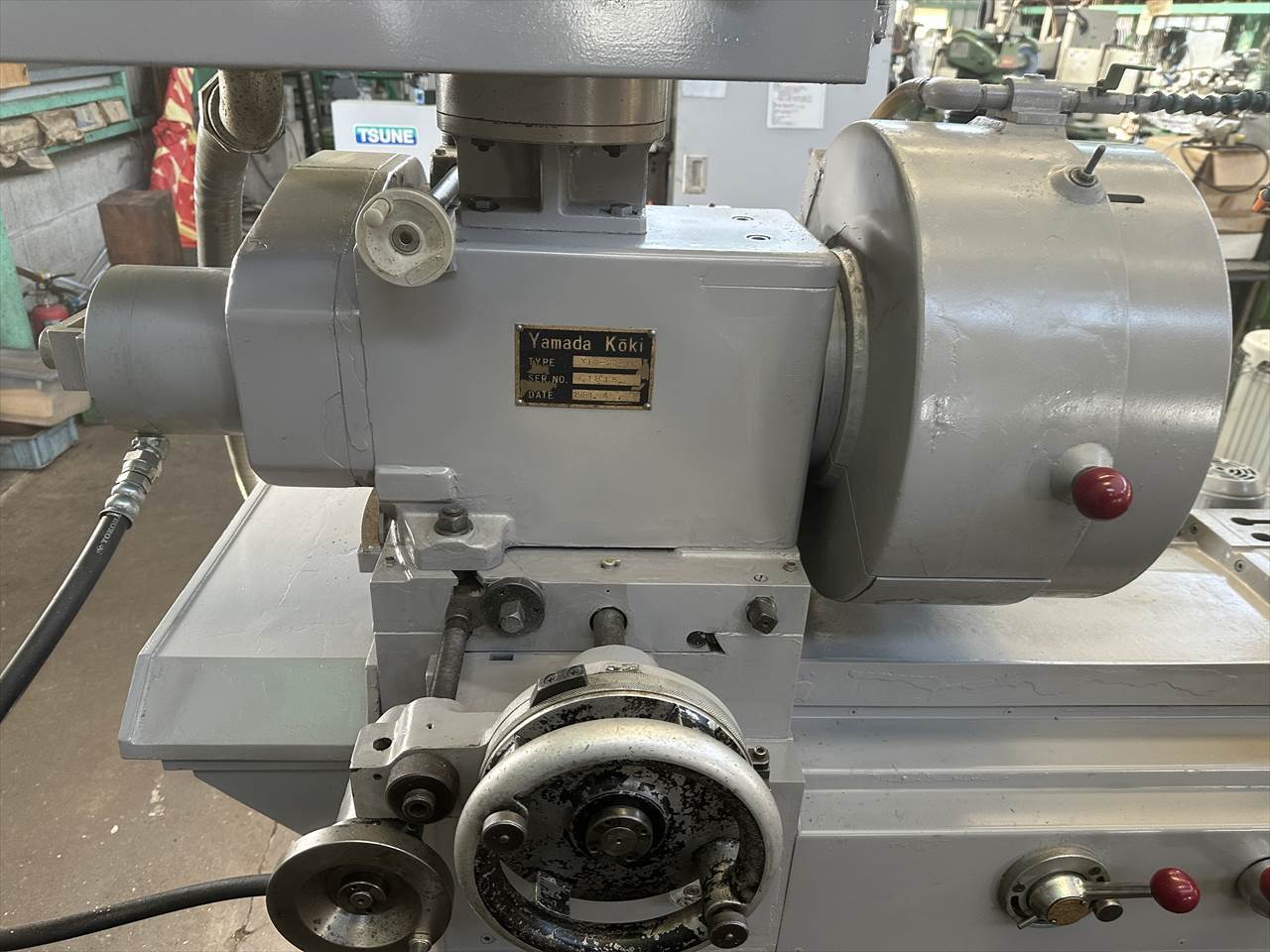

山田工機 内面研削盤 YIG-20-M

○特徴
　点検整備済み　

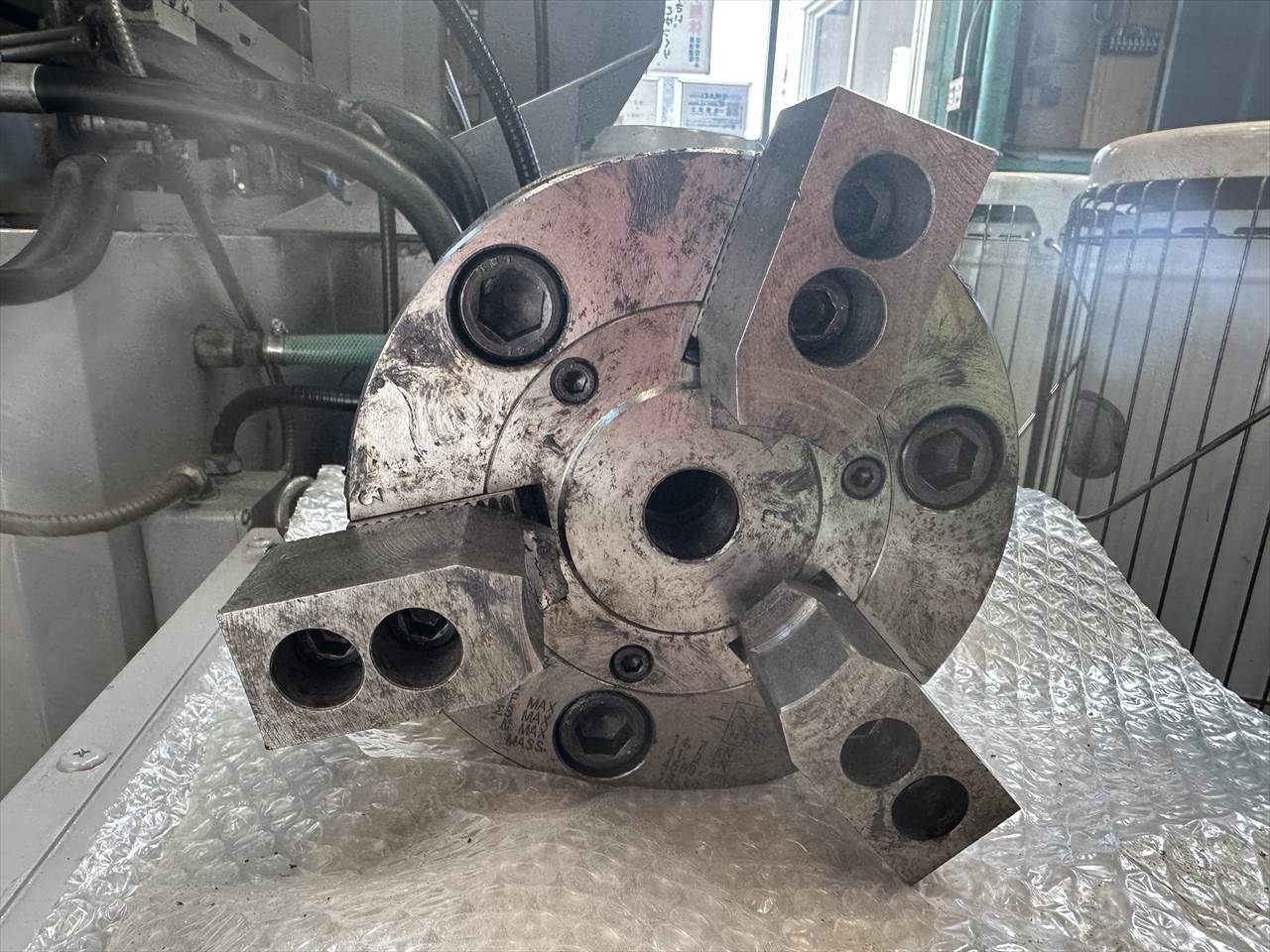

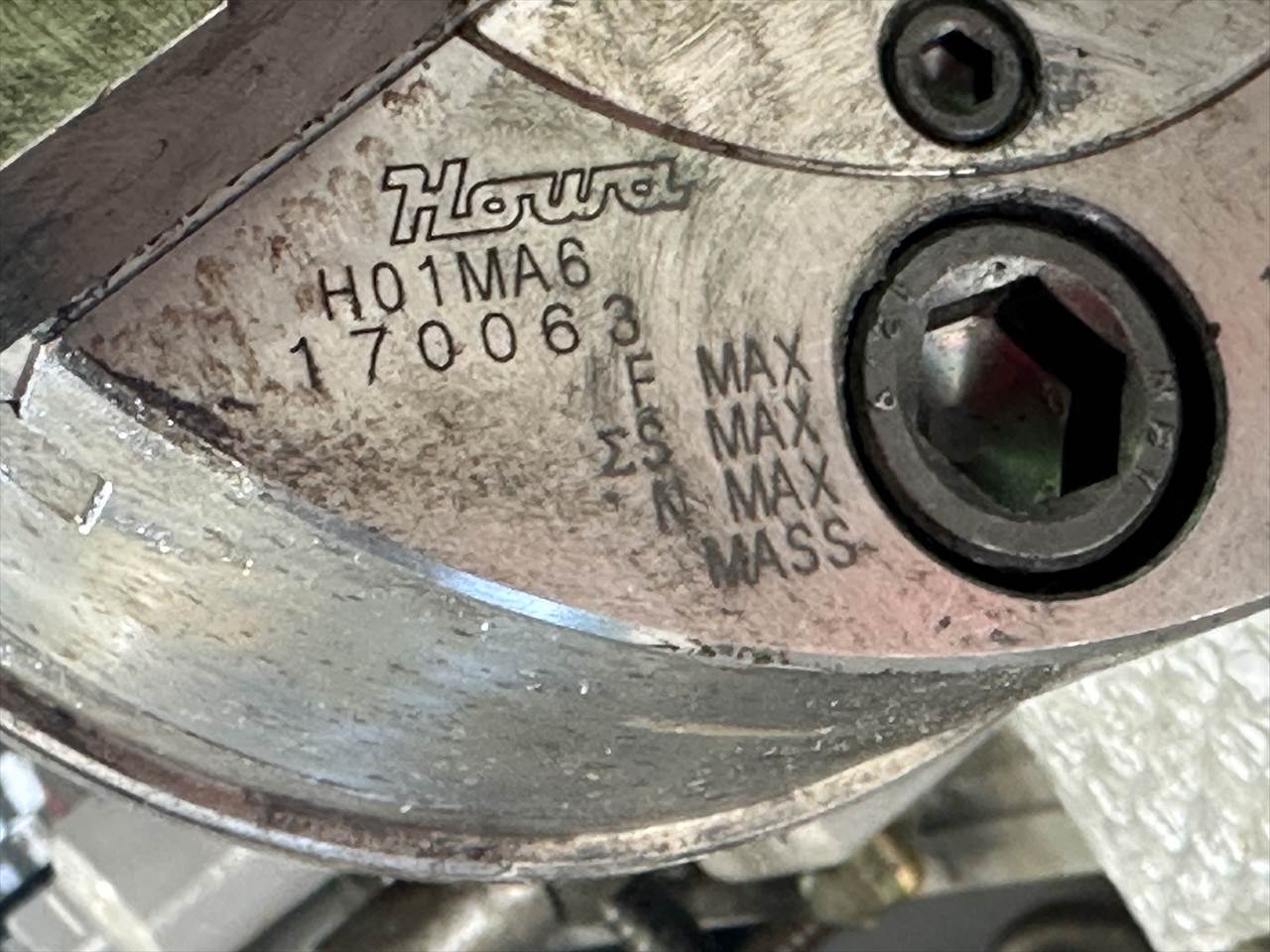

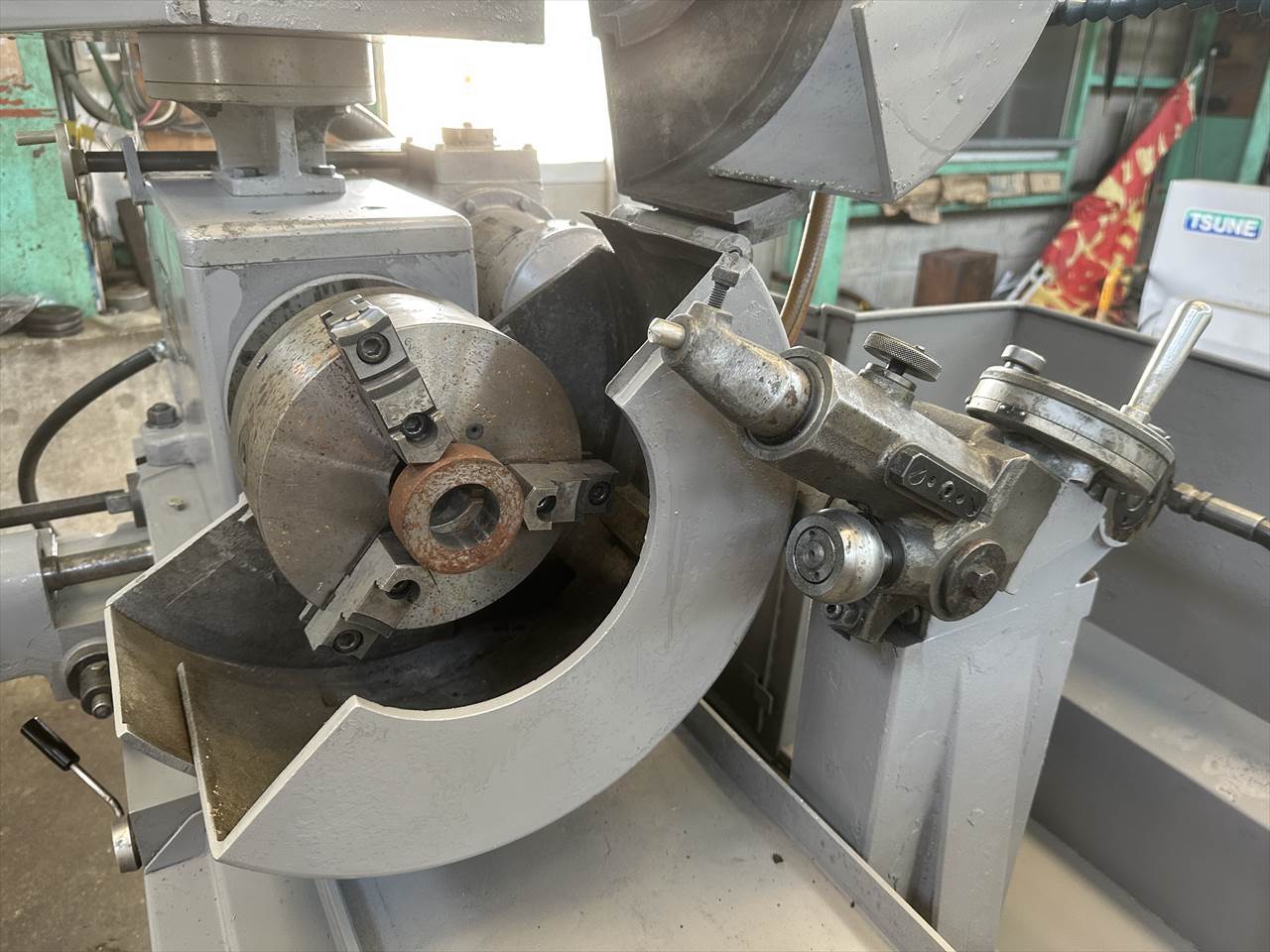

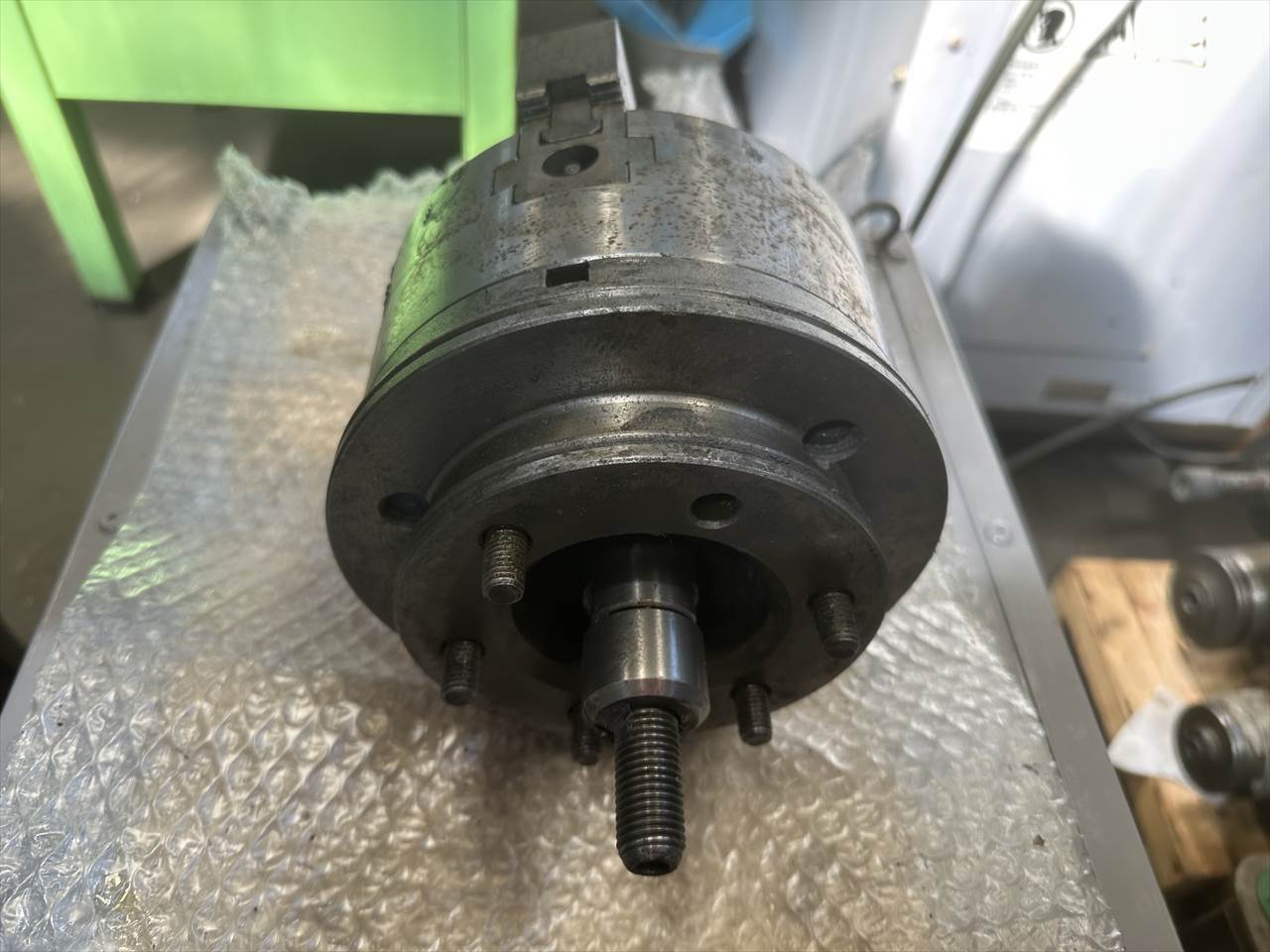

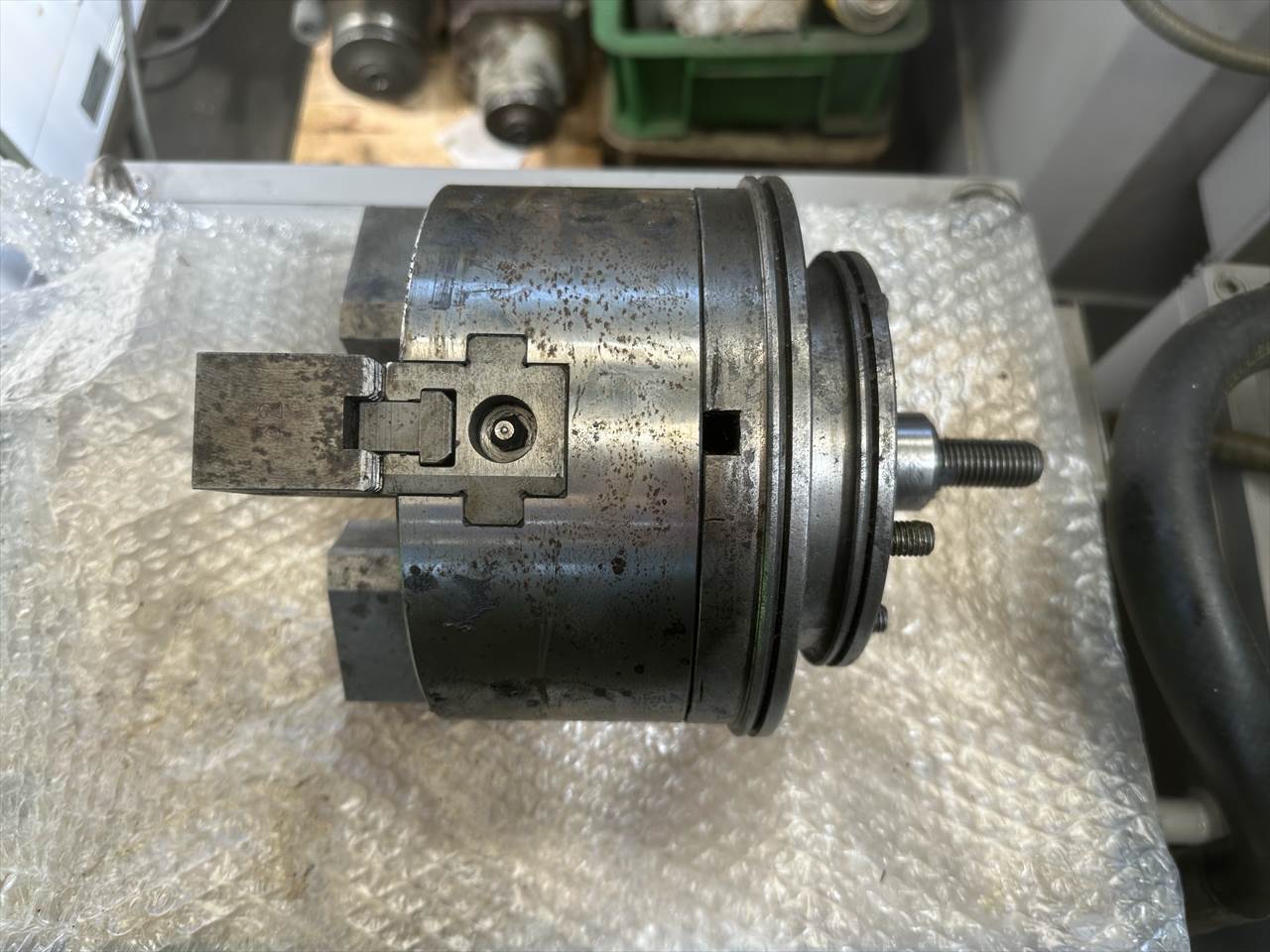

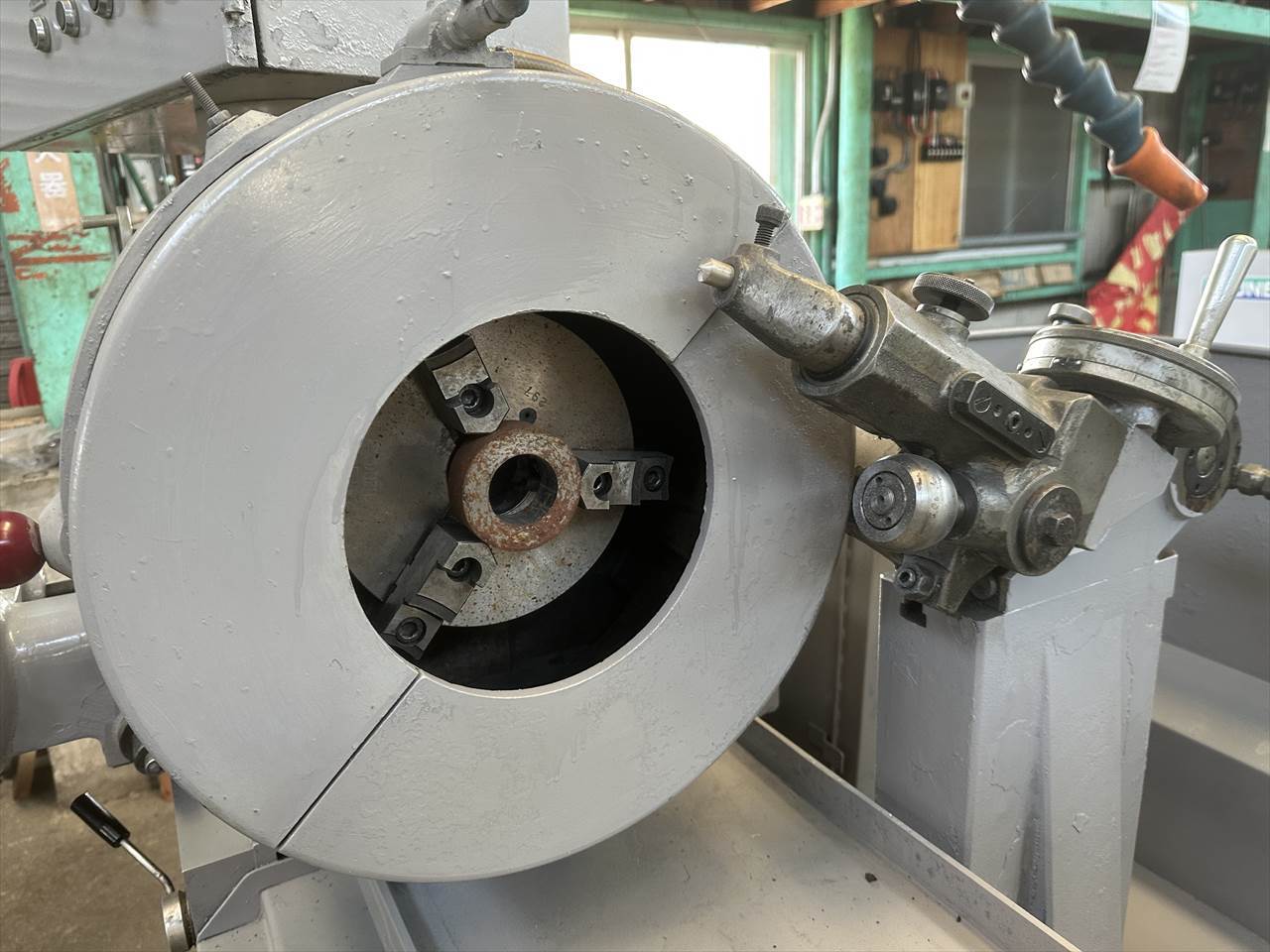

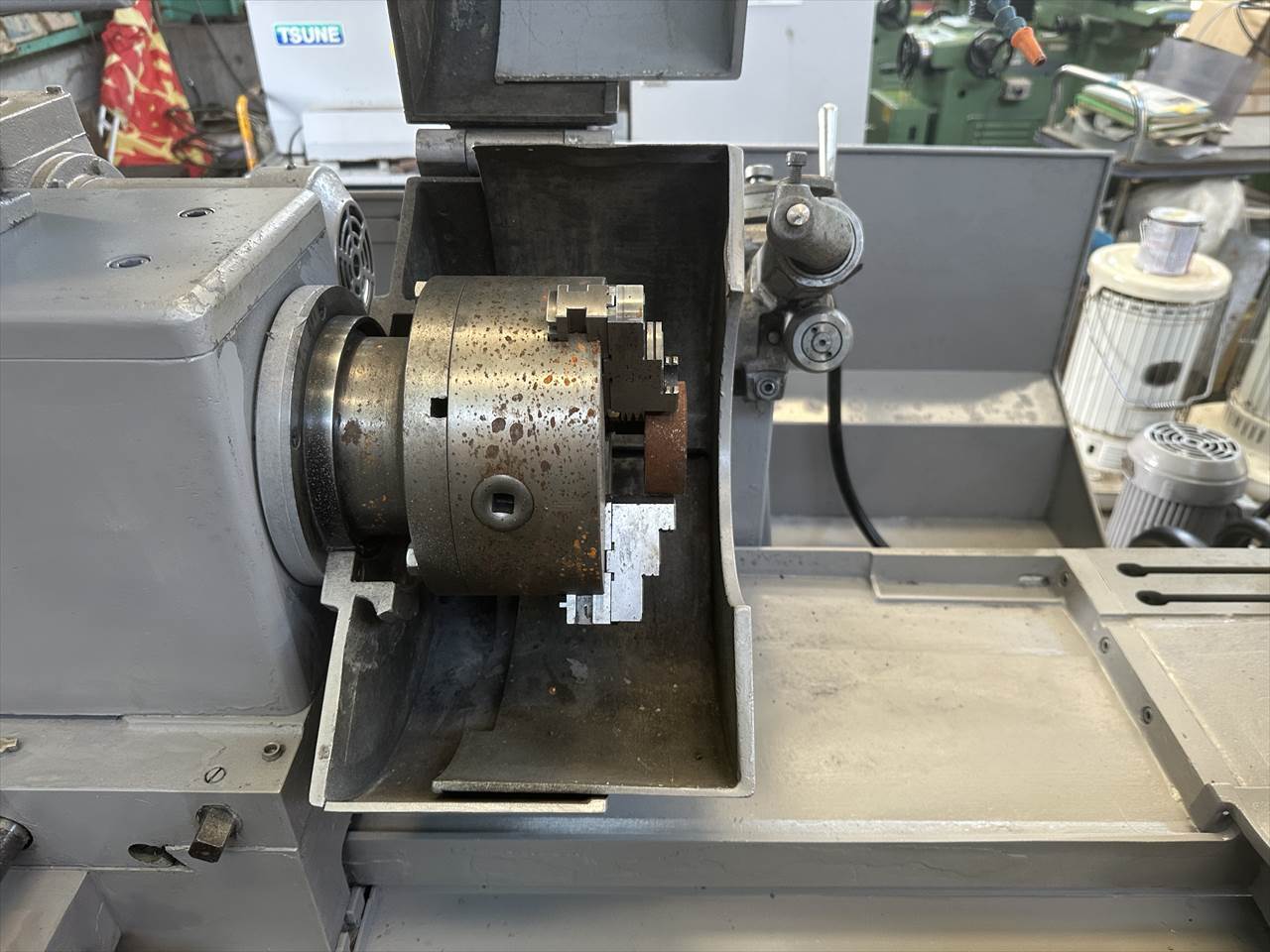

　φ175（7インチ）3爪スクロールチャック　φ165（6インチ）3爪油圧チャック　

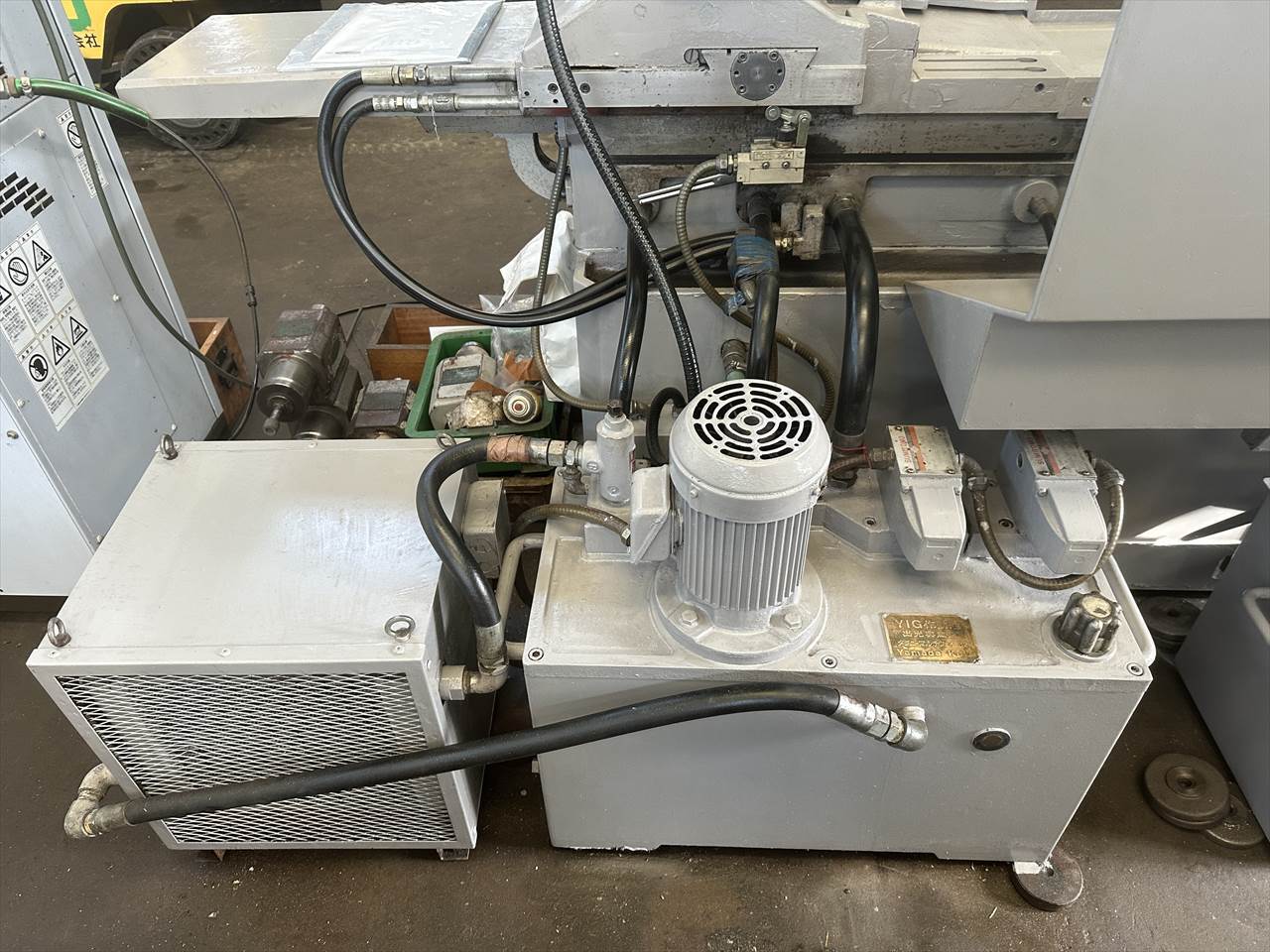

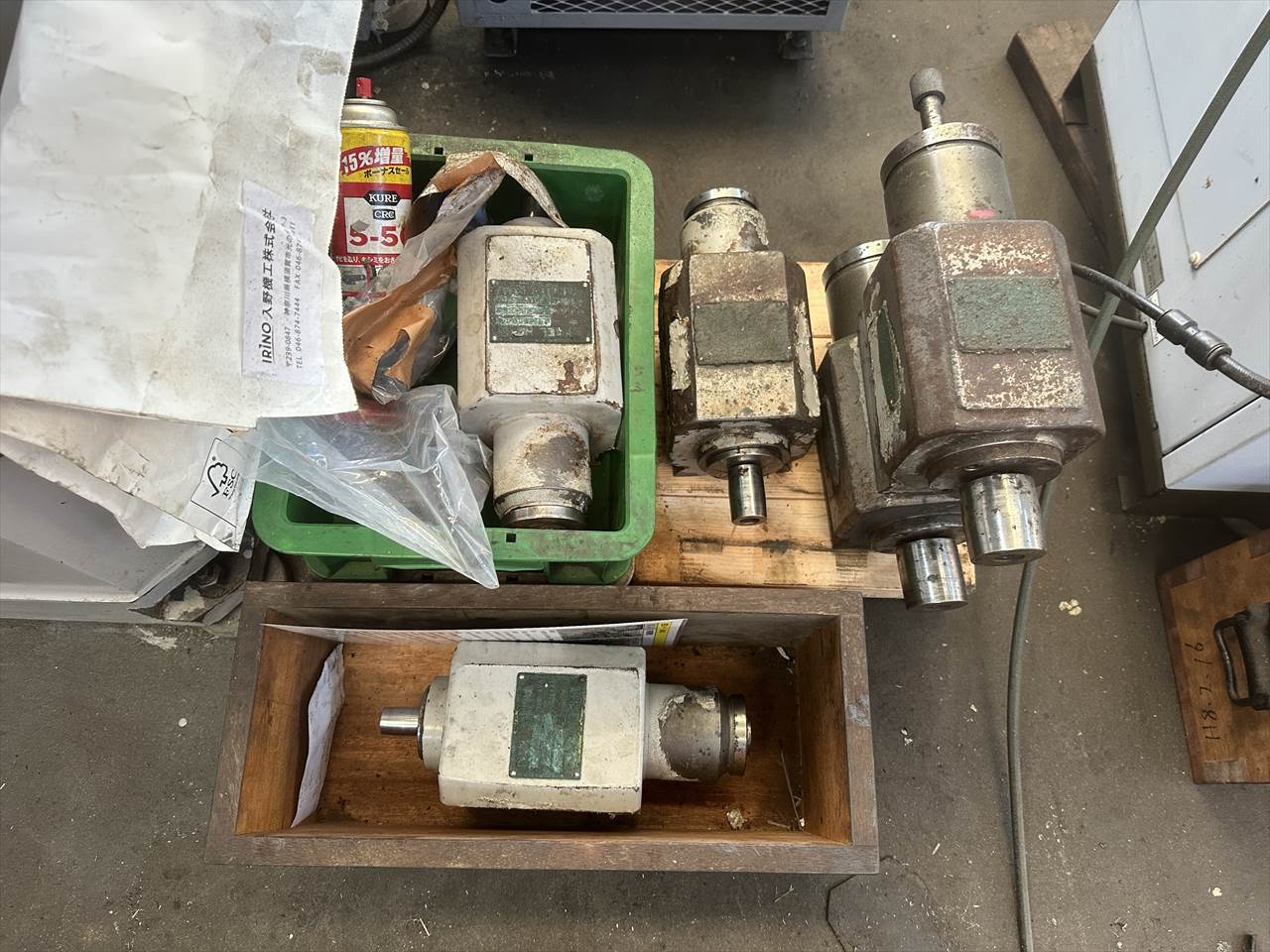

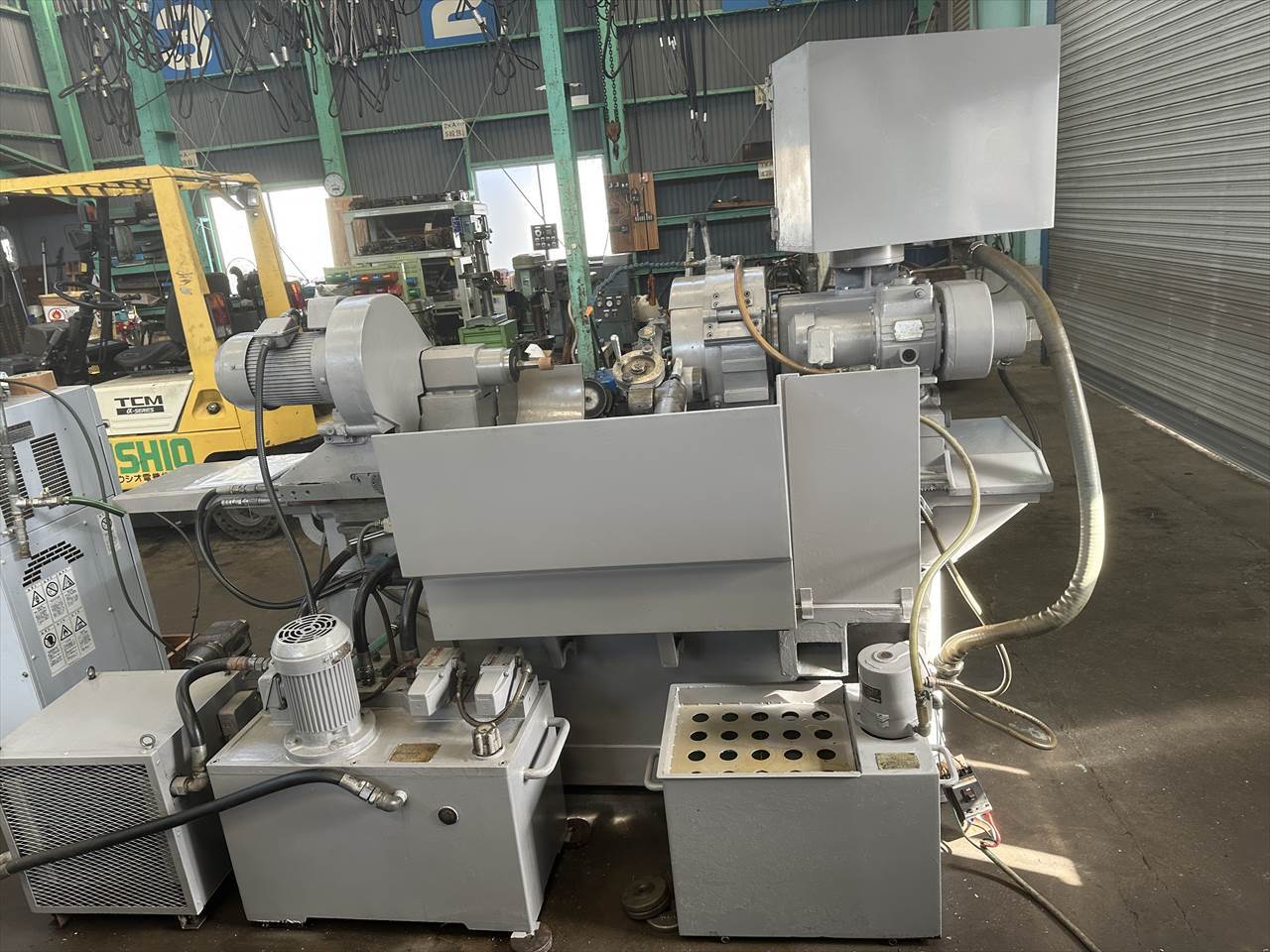

　オイルクーラー　砥石軸スピンドル：15000rpm×2台　40000rpm×1台
○研削能力
　穴径の範囲：φ8～φ200mm　穴の最大長さ：200mm
○振り
　往復台上：φ540mm　水カバー内の振り：φ370
○往復台
　左右方向最大移動量：520mm　左右移動速度（油圧無段変速）：0～9m/min
○主軸回転数（2段プーリー×リングコーン無段変速）
　50Hz：30～180　120～720rpm 　60Hz：36～215　140～860rpm
○主軸台
　前後方向 最大移動距離240mm　長手方向 最大移動距離：200mm　旋廻角度：10°
○主軸
　フランジ外径φ125mm　主軸穴テーパ型式：M.T.№5
○砥石軸
　切込量（1目盛り）：0.005mm　切込方向最大移動距離：100mm
　切込送り方式：油圧自動送り　
○モータ出力
　主軸用：0.4kw4P　砥石軸用：2.2kw2P　油圧用：0.75kw4P
　研削液用：100W2P　オイル冷却用：50W4P
○タンク容量

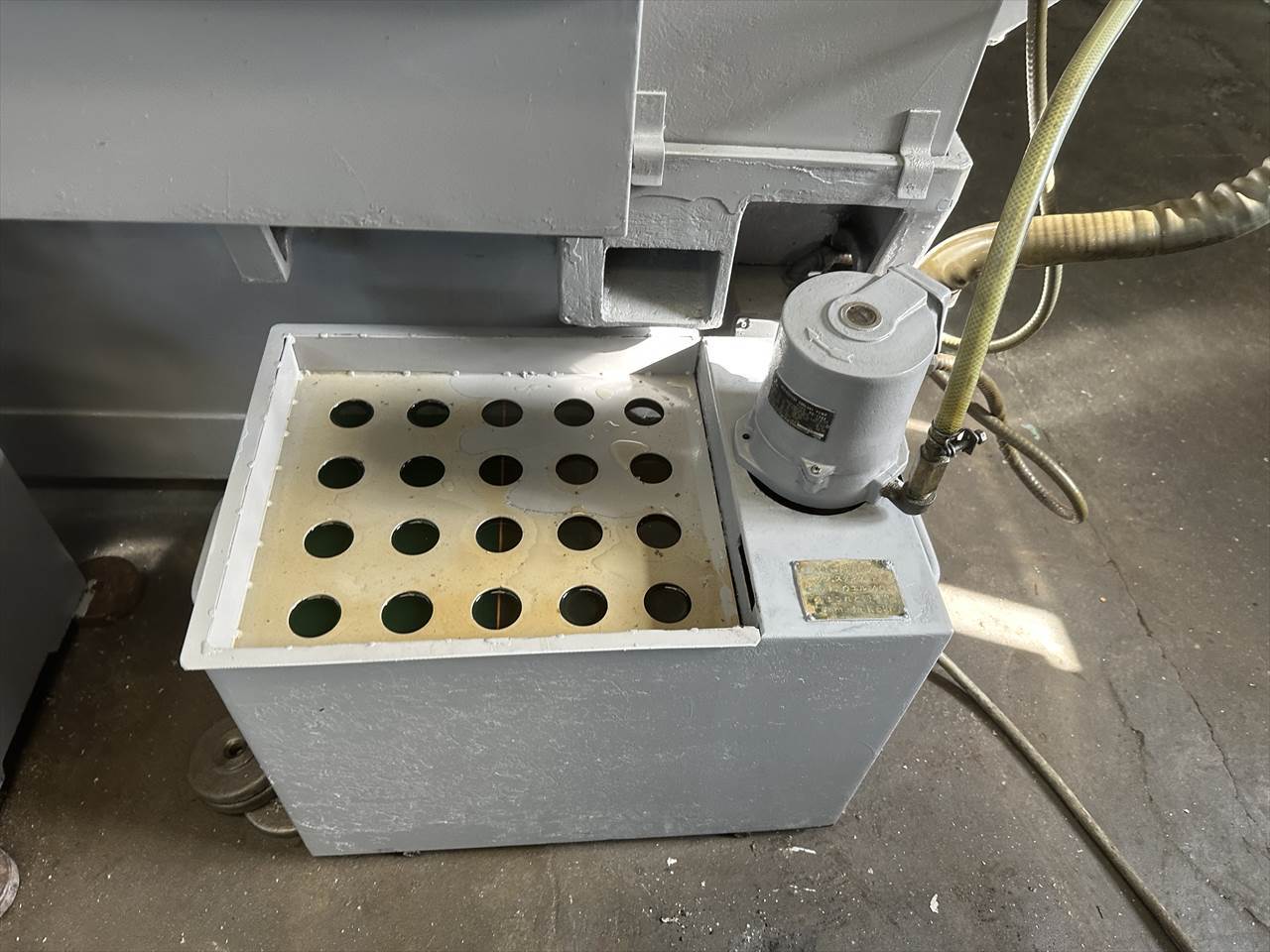

　オイルタンク：70L　研削液タンク：70L
○機械の大きさ
　幅2600×奥行1350×高さ1840mm　総重量2000㎏
