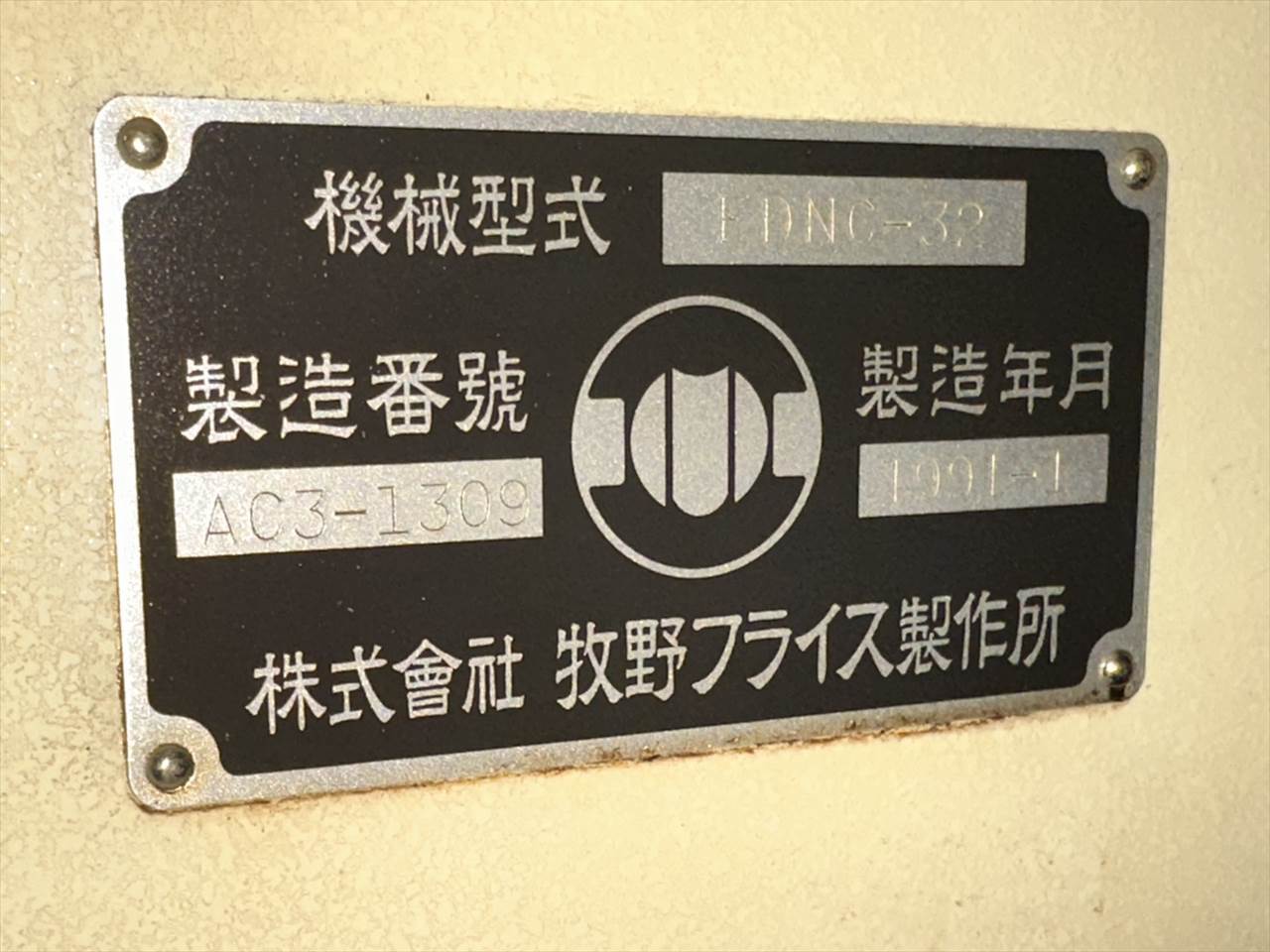

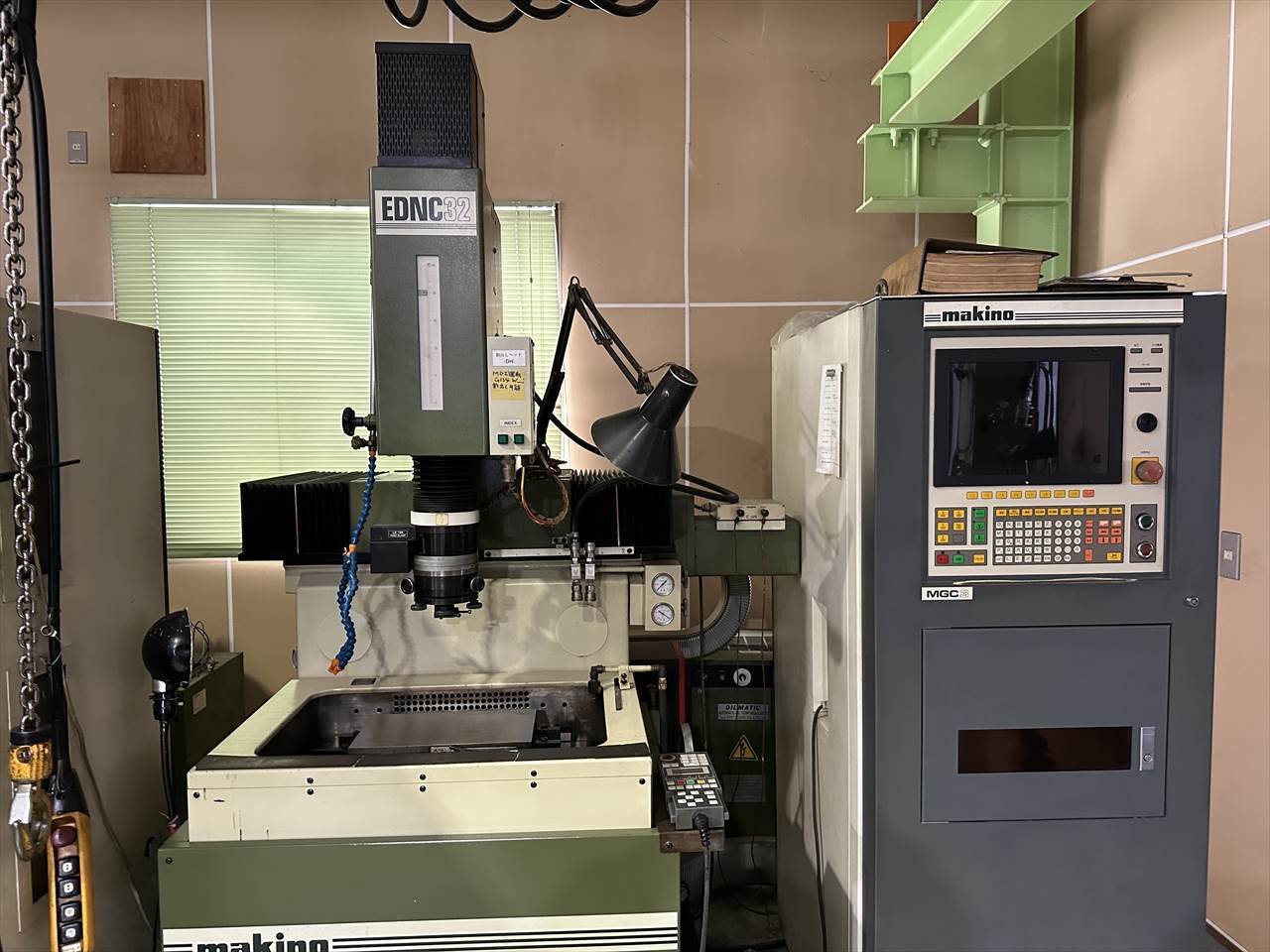

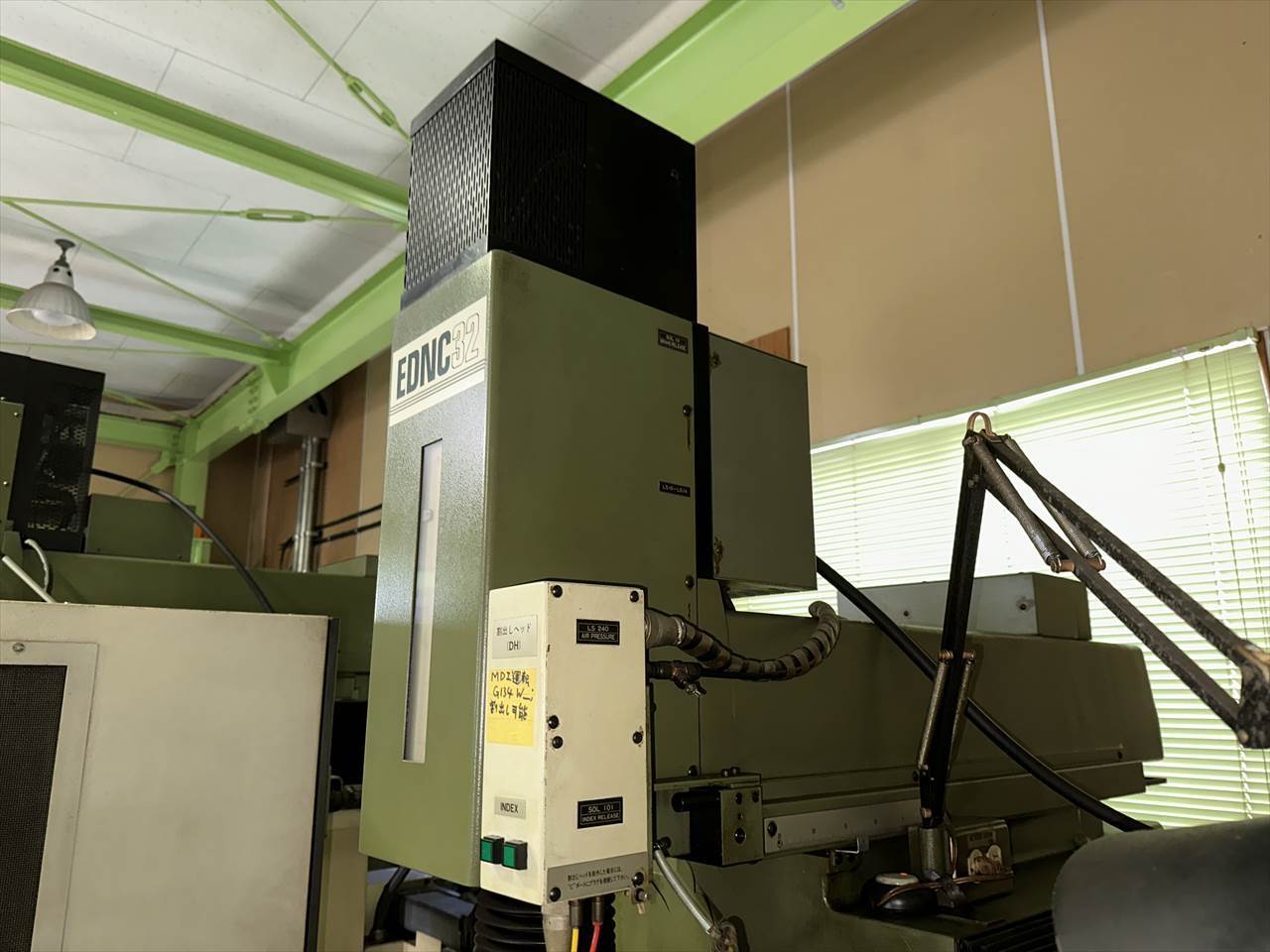

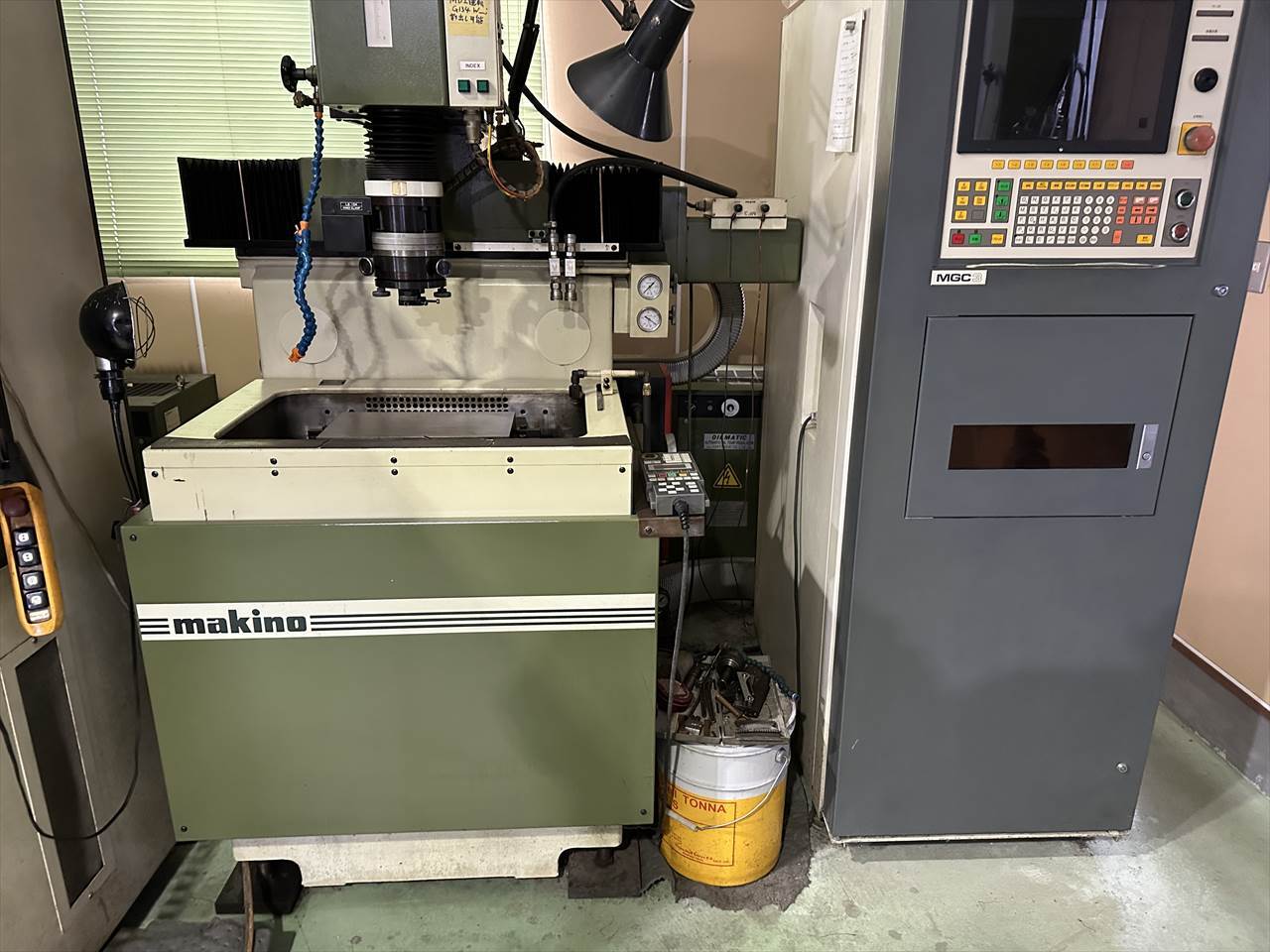

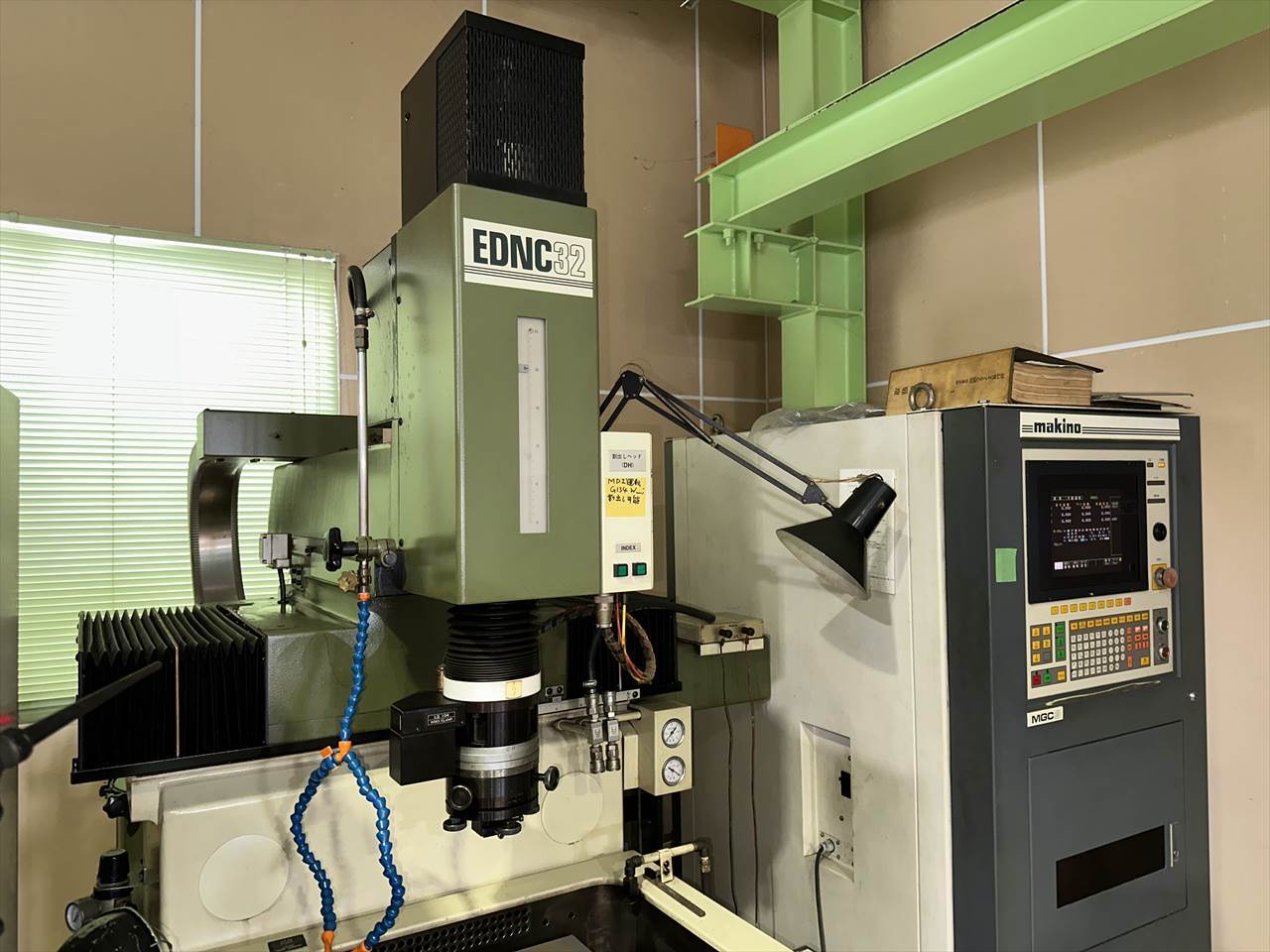

牧野フライス製作所 NC放電加工機（標準型） EDNC-32

○特徴

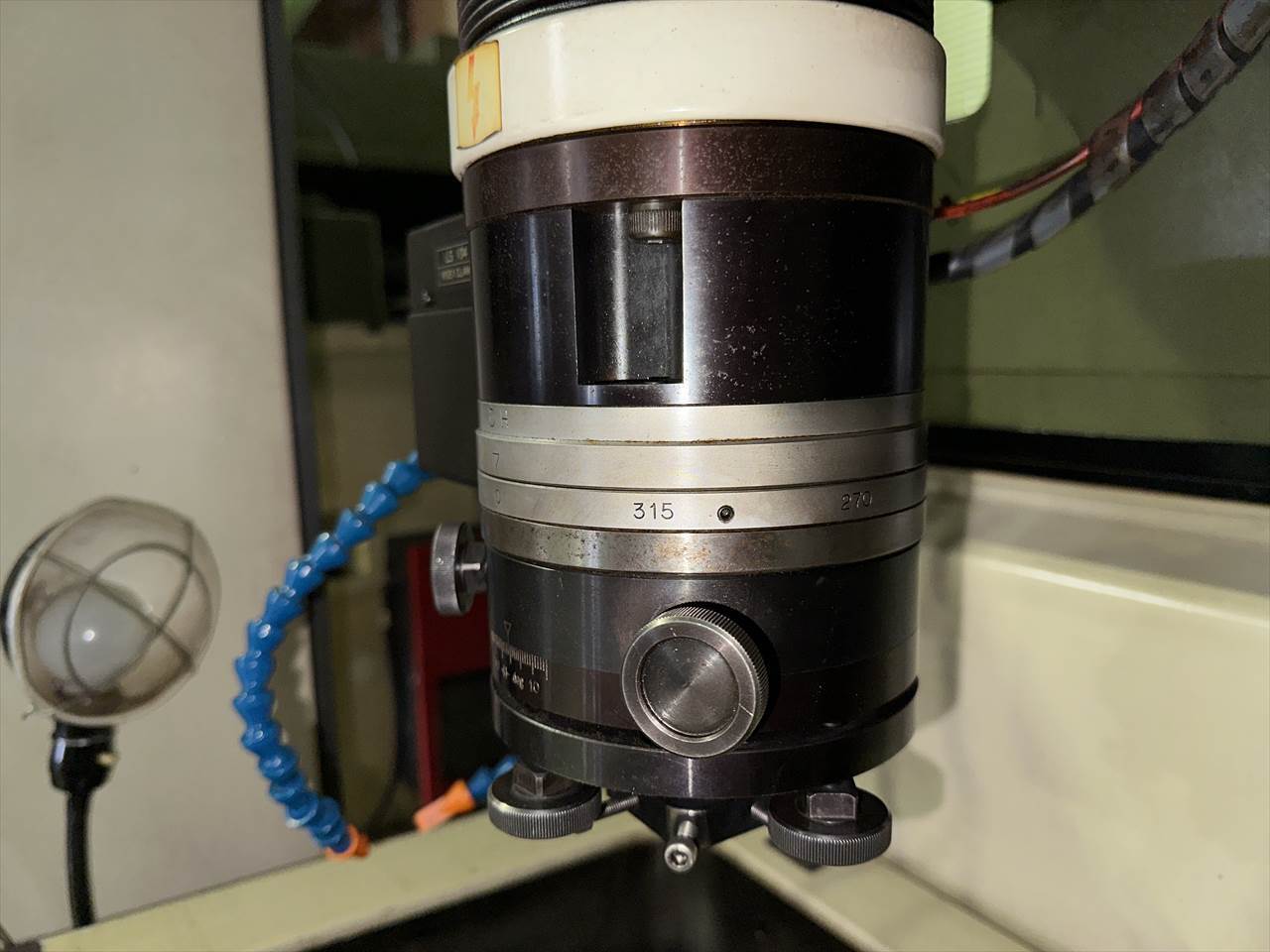

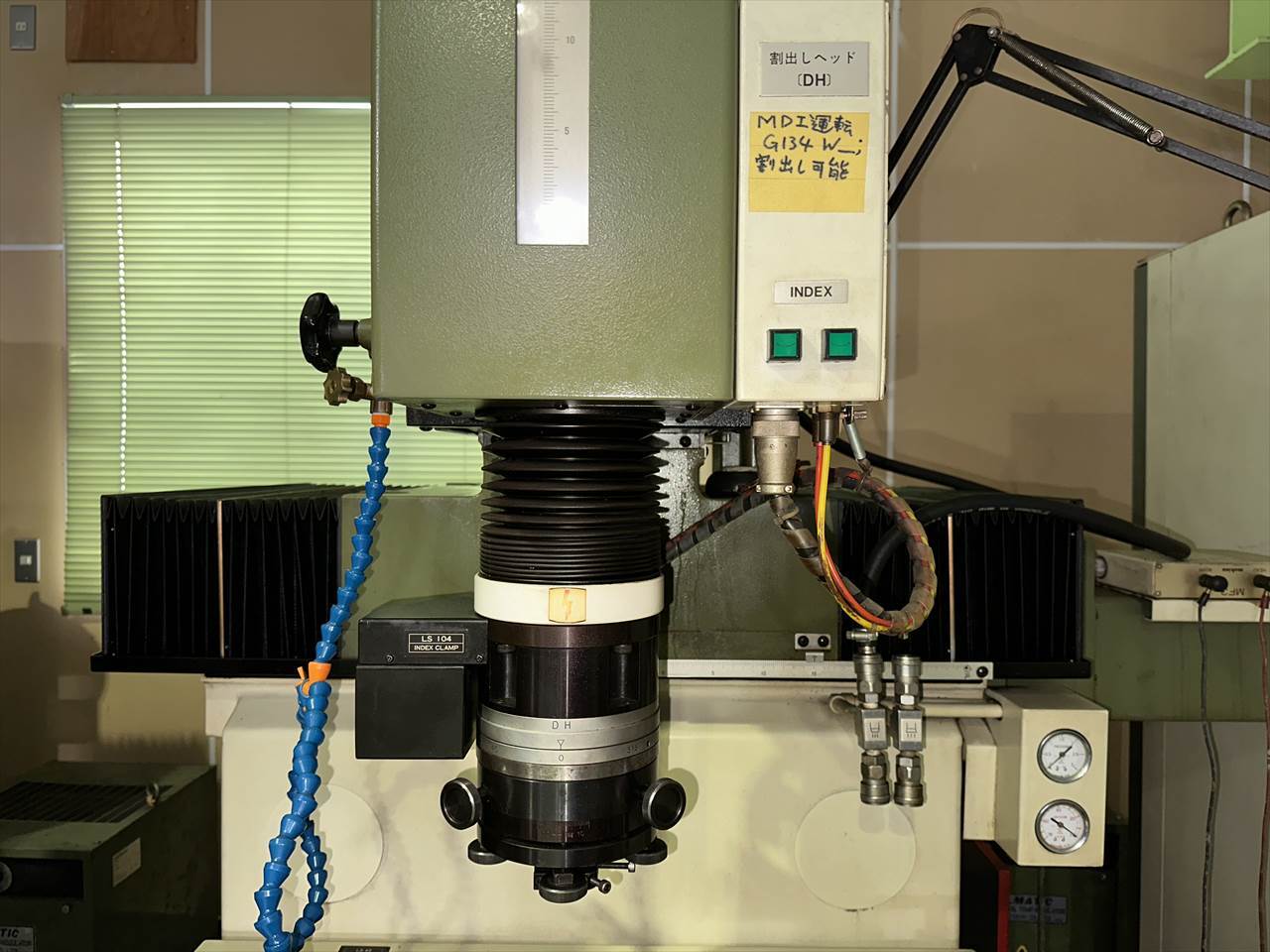

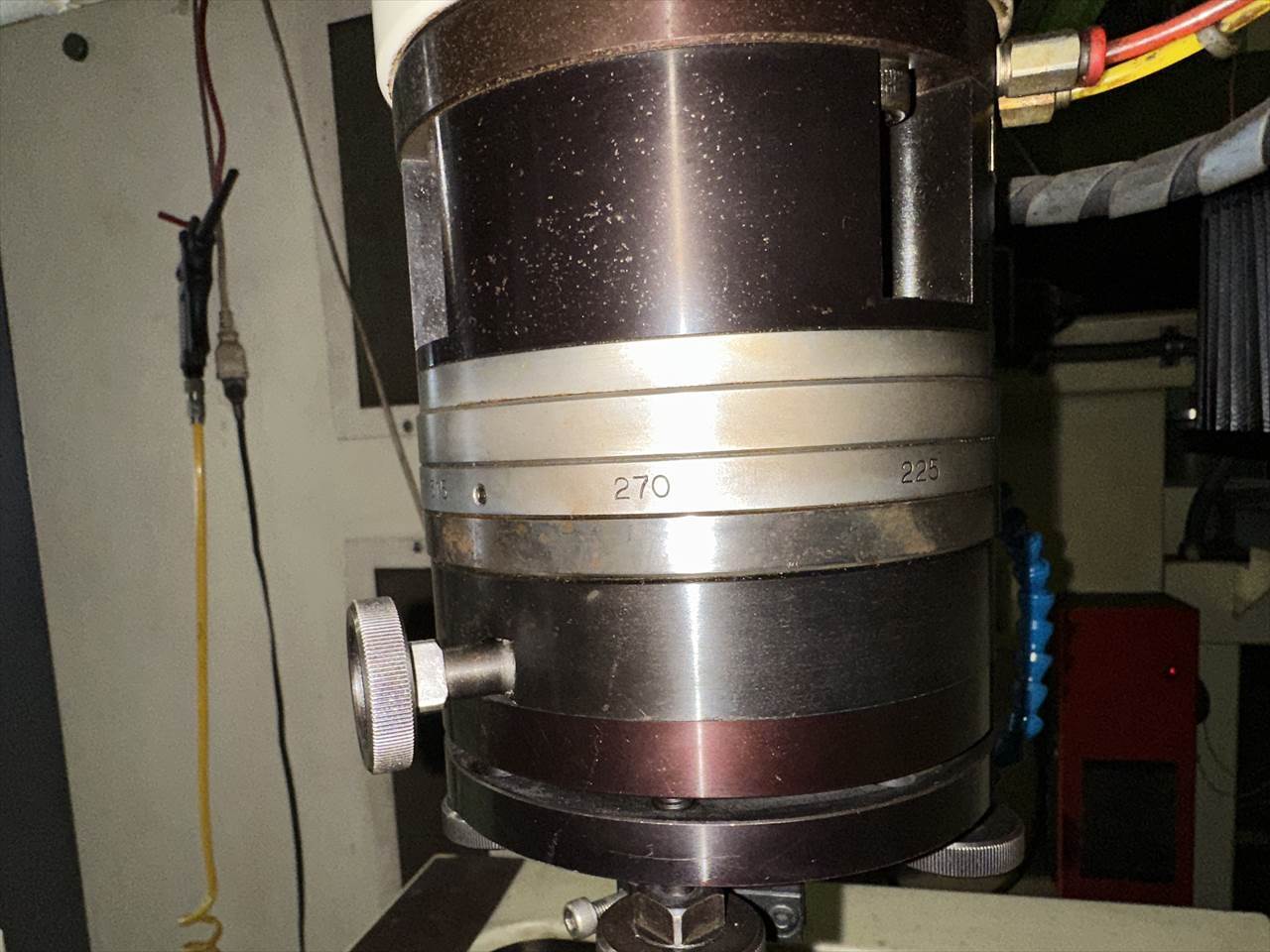

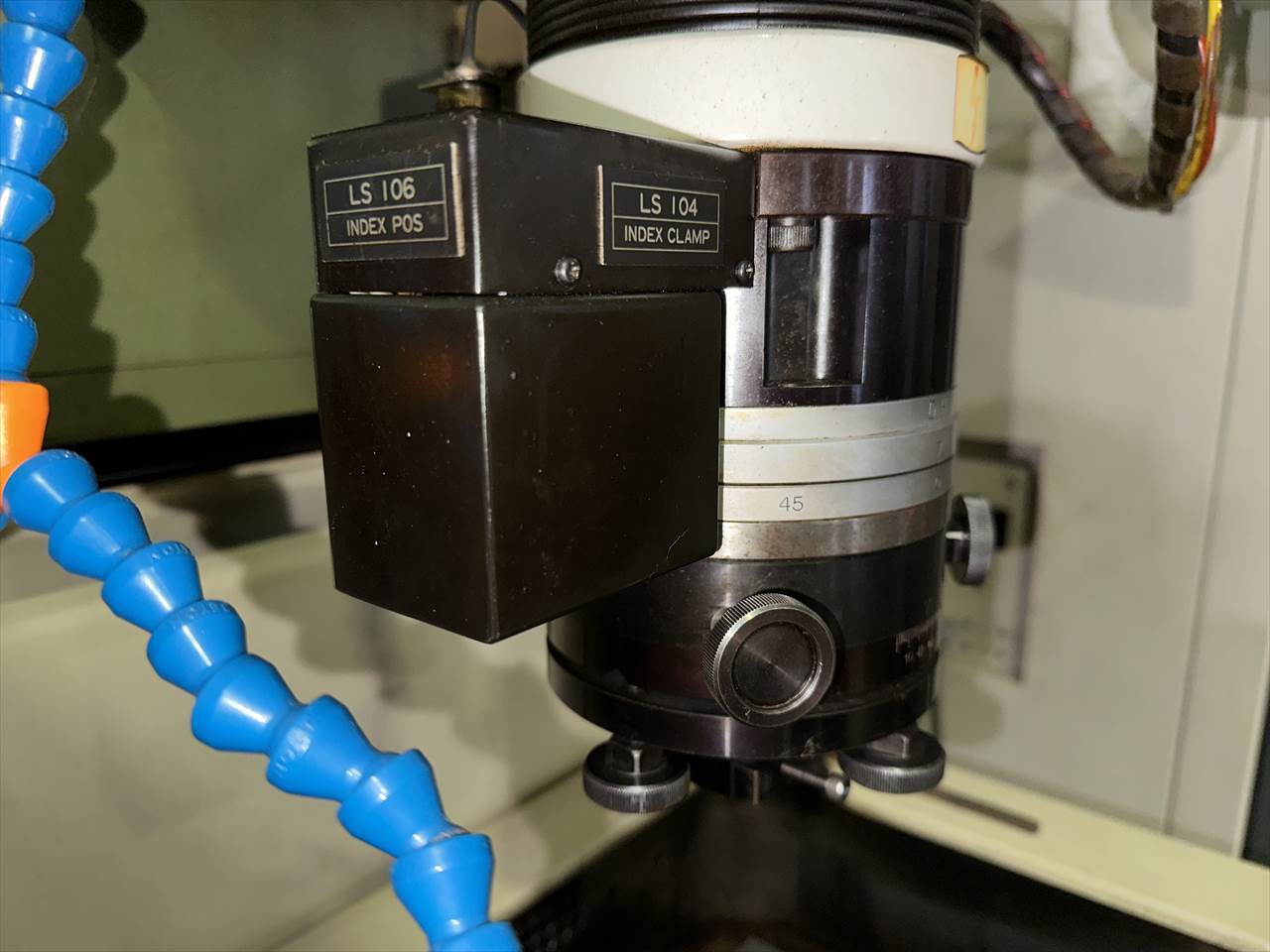

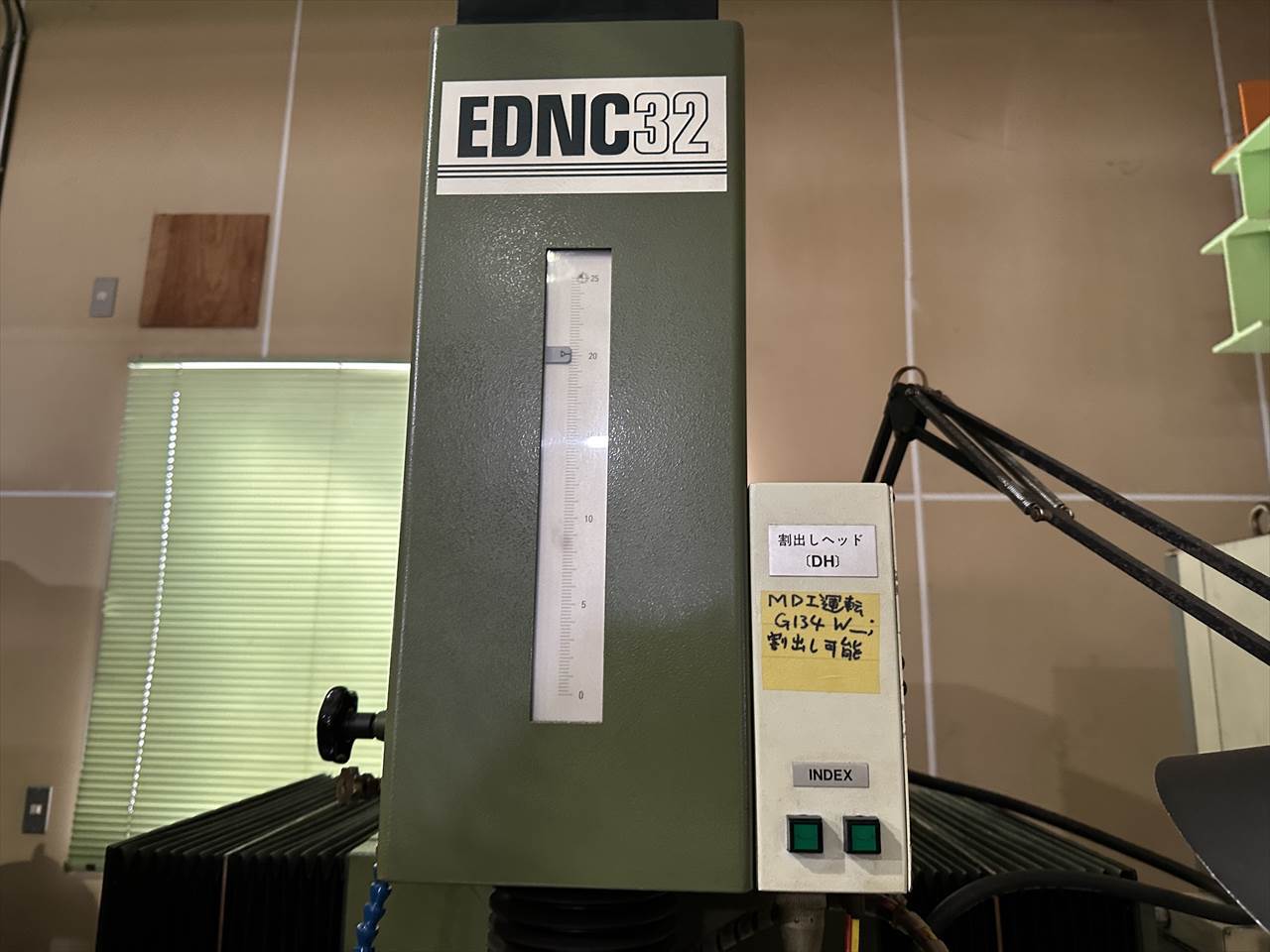

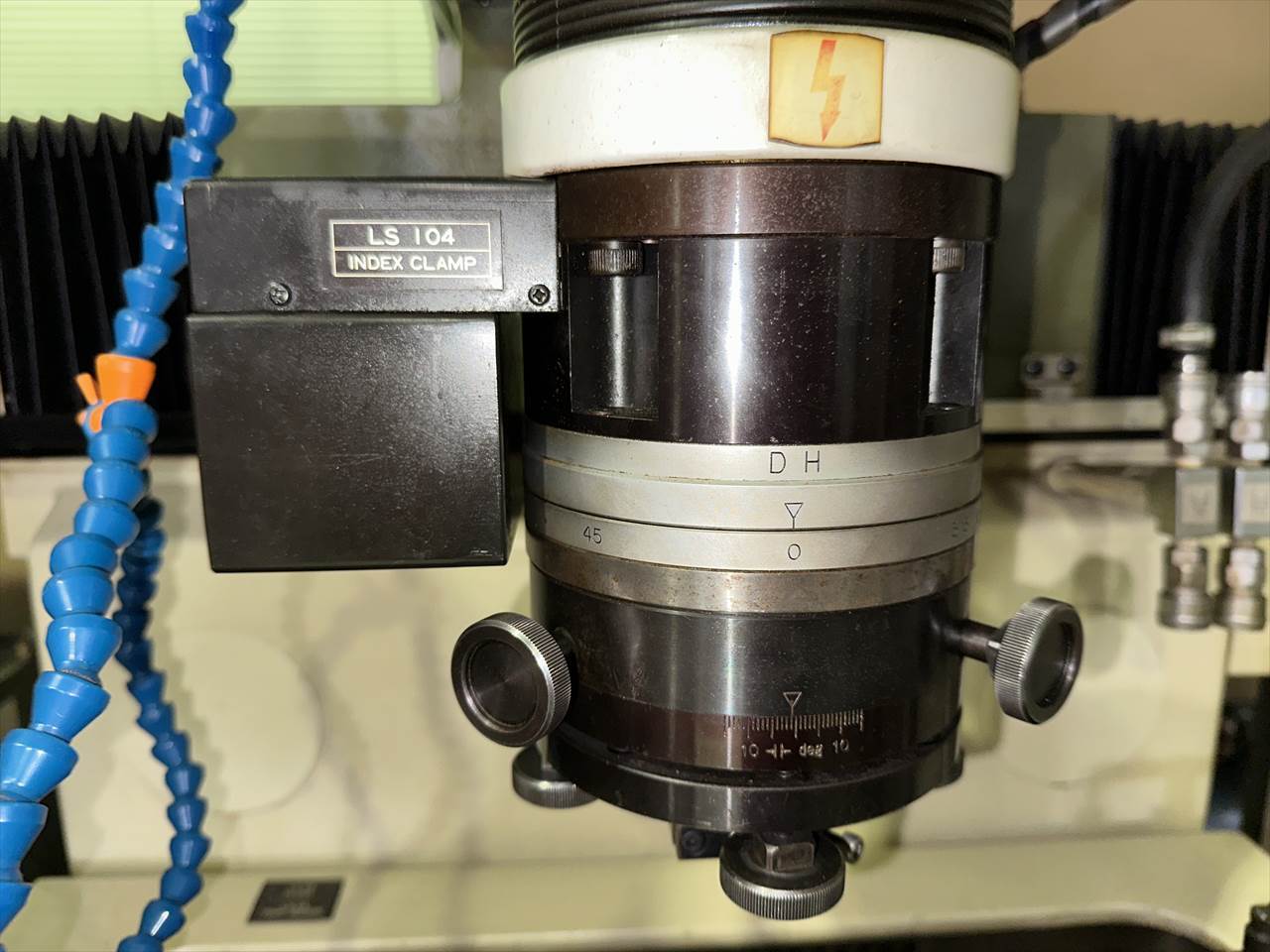

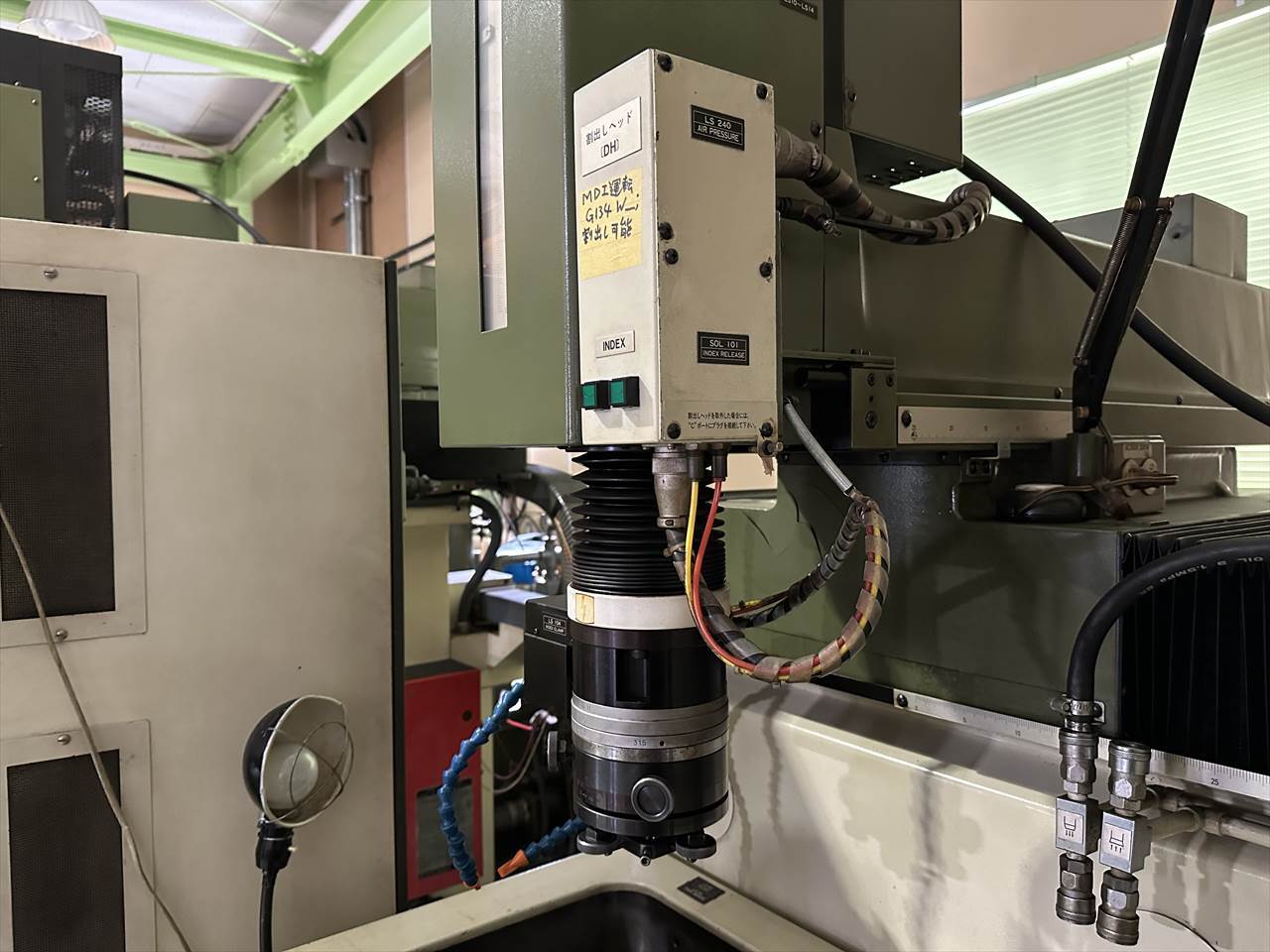

　MGC-3電源　対話型モデルプラン　主軸割出装置付（45°）
　液晶モニタ　加工液冷却装置
　※全据付面積（幅×奥行×高さ）：2400×2500×2230mm　全重量：2940㎏

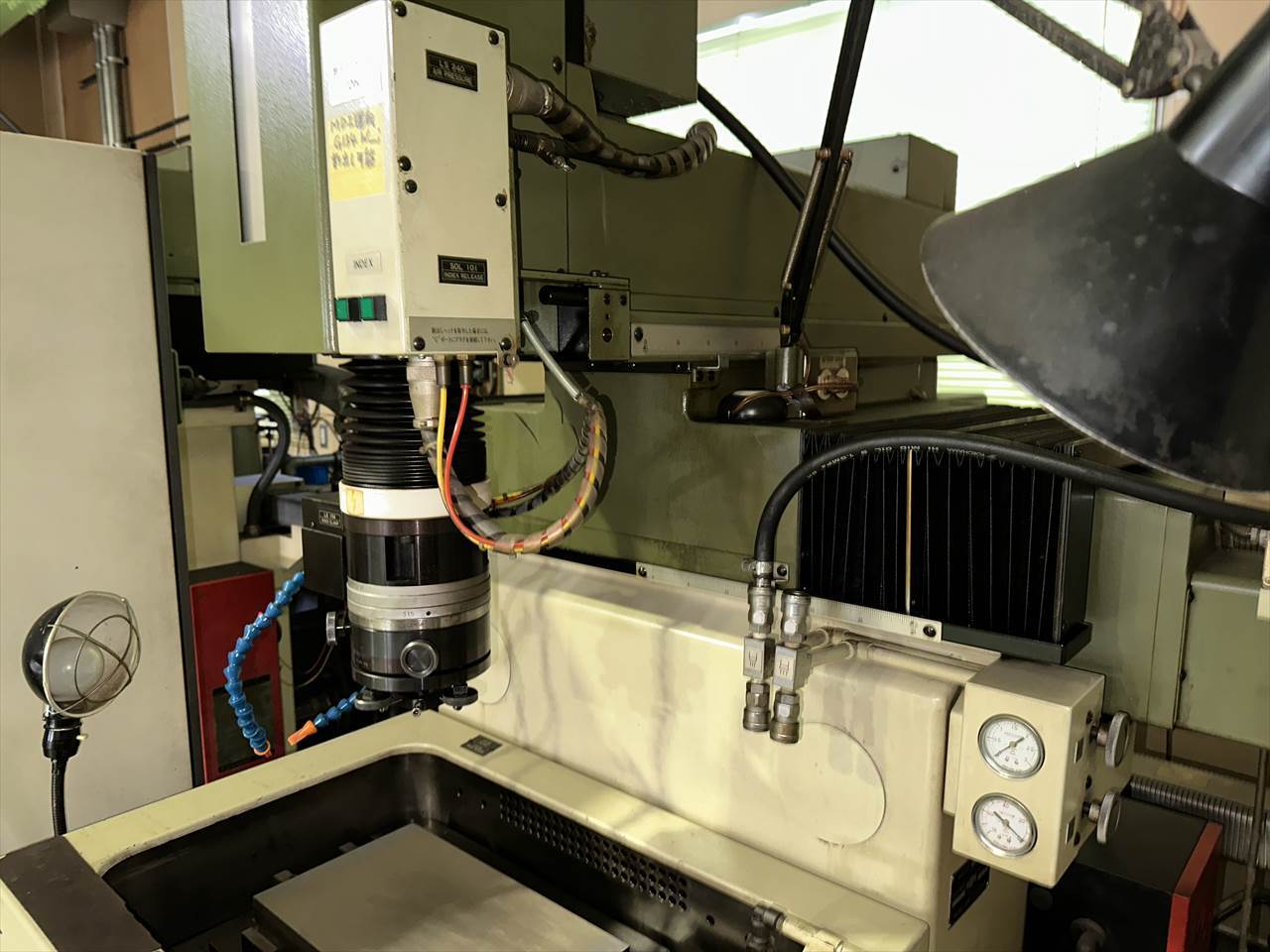

○機械本体仕様
　運動範囲：左右方向（X軸）300×前後方向（Y軸）250×上下方向（Z軸）250mm　
　電極取付面とテーブル上面の距離：300～550mm
　早送り速度：1500mm/min　最少設定送り量：0.001mm
　同時制御軸数：3軸　原点位置：X軸Y軸Z軸とも（+）エンド
　テーブル寸法（幅×奥行）：500×350mm　最大工作物重量：400㎏

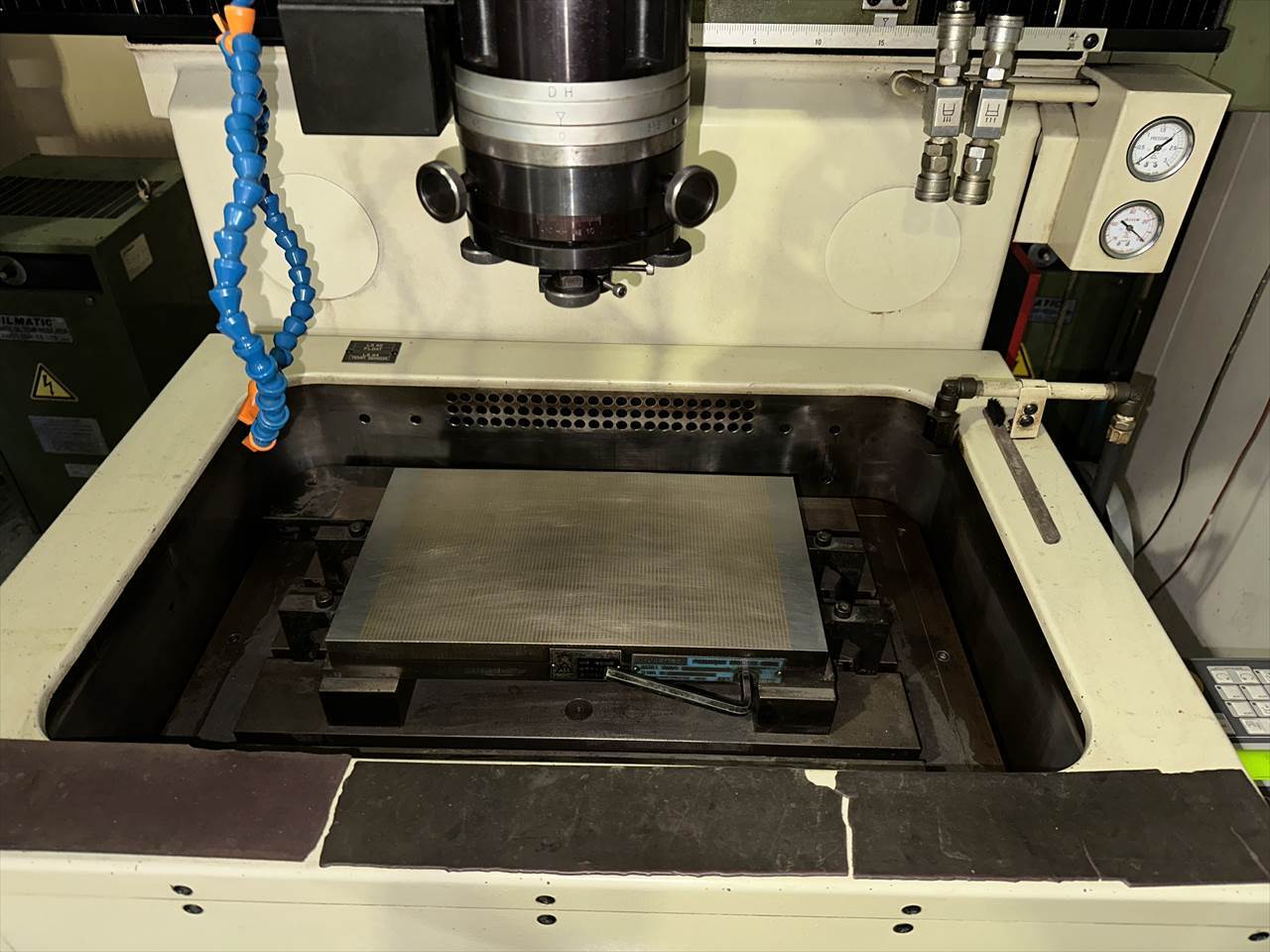

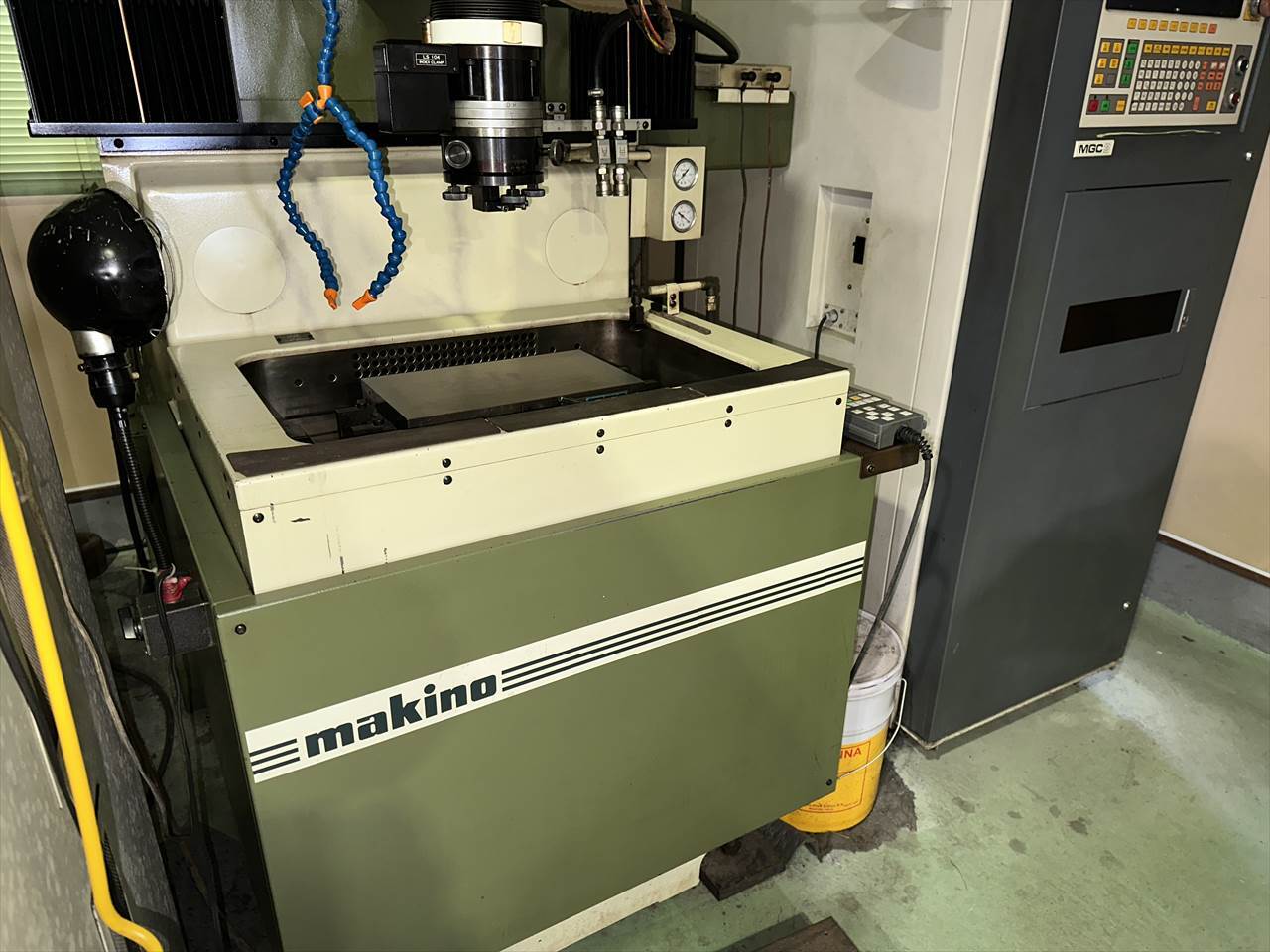

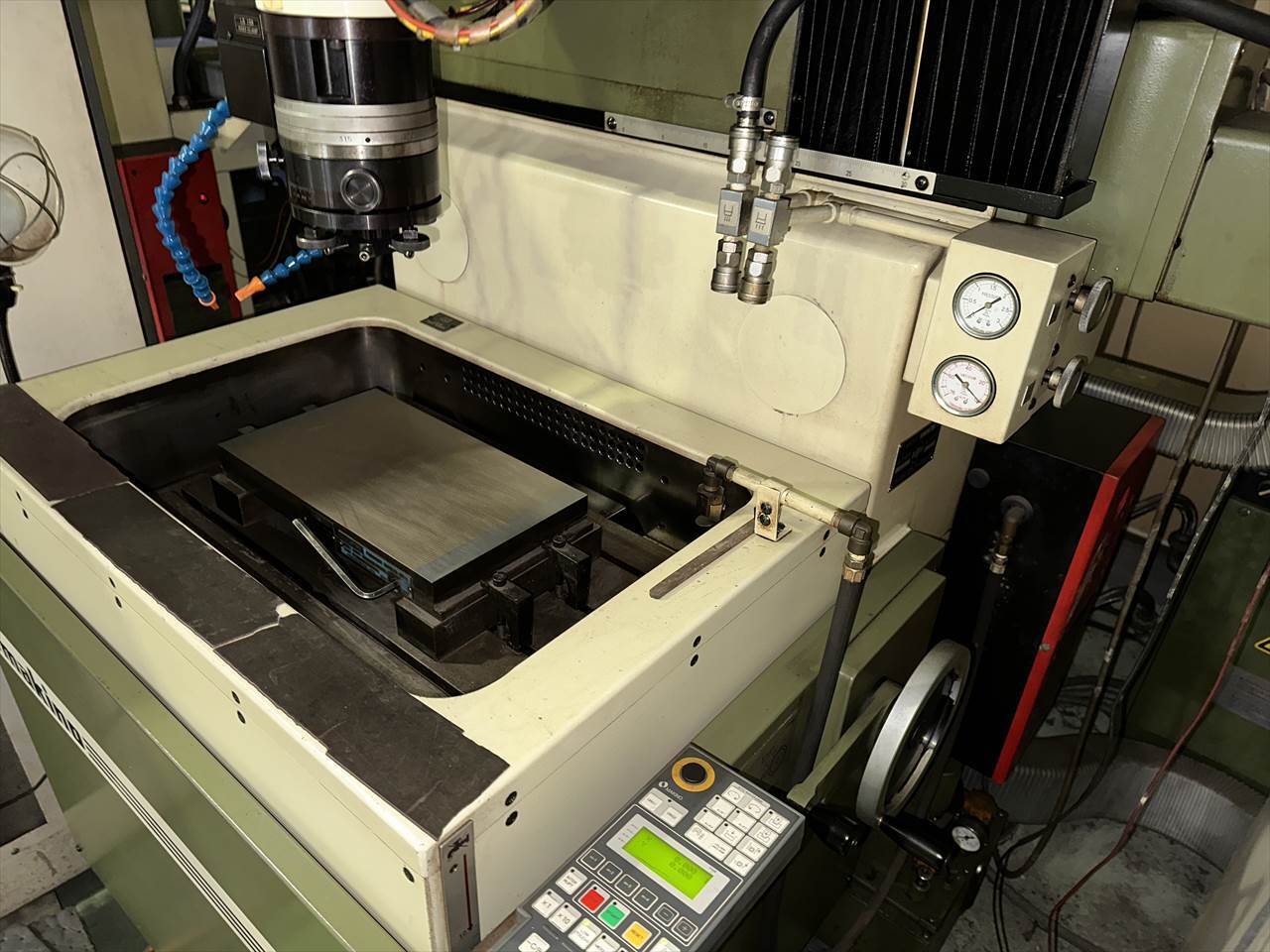

　加工槽の内形寸法（幅×奥行×高さ）：650×430×300mm
　加工槽開閉方式：上下スライド式
　最大液面高さ：250mm　加工槽の容量：70L
　電極取付け板の大きさ：φ125mm 最大電極重量（含む電極ホルダ）：25㎏
　機械本体寸法（幅×奥行×高さ）：1340×1565×2230mm　重量：2300㎏

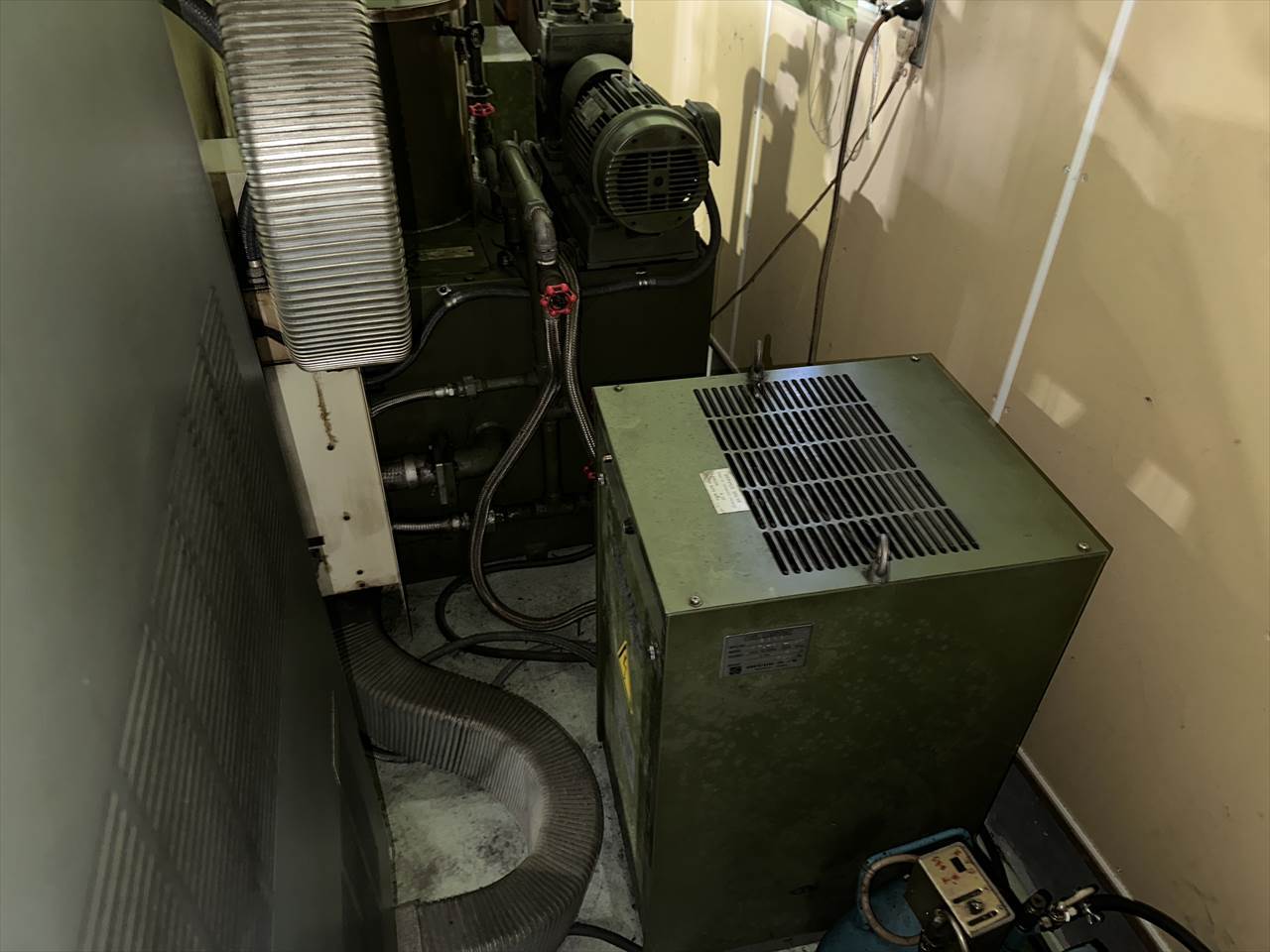

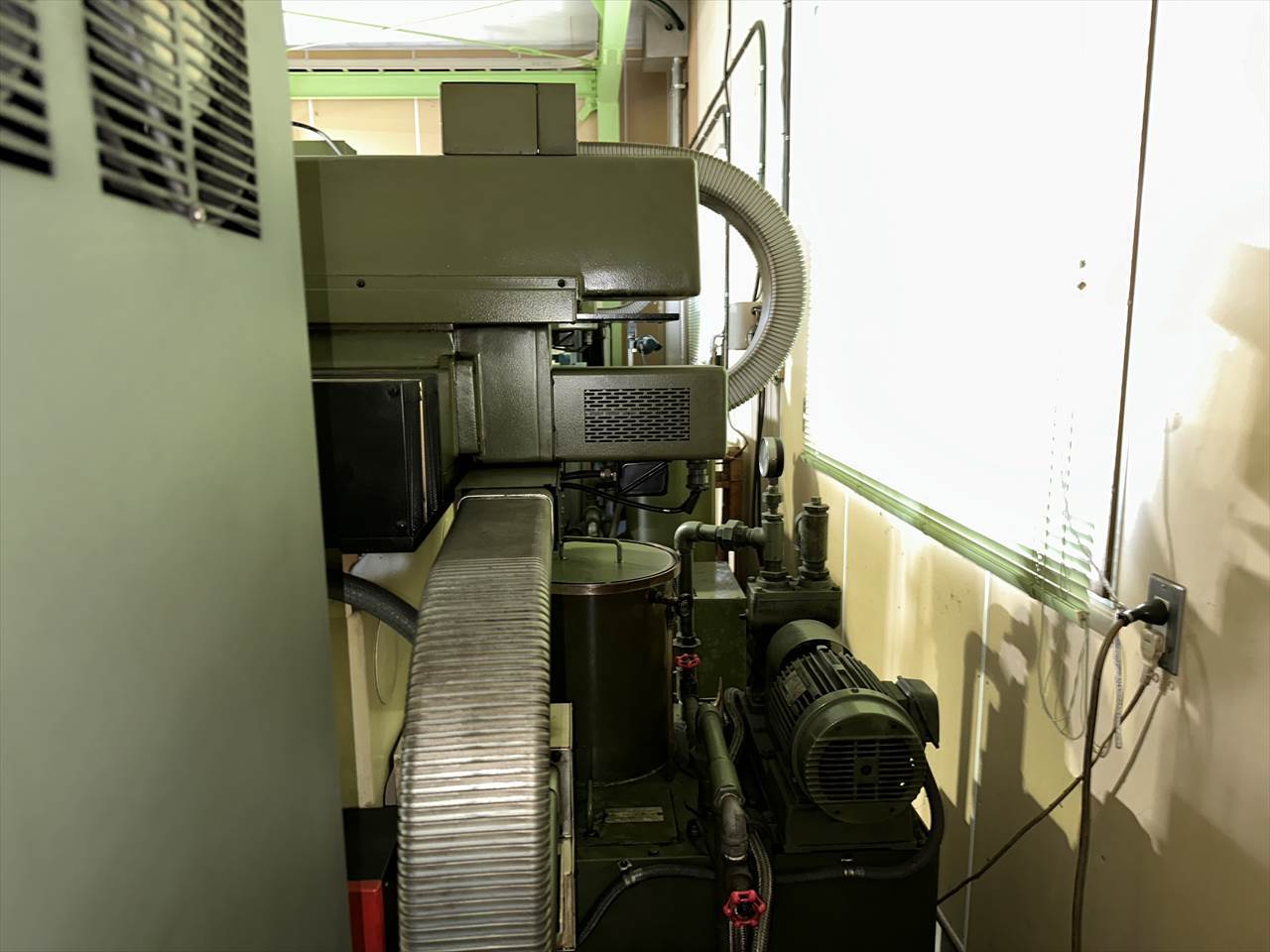

○加工液装置
　加工液タンク容量：250L　加工液送料：225L　吐出量：100L/min
　循環ポンプ駆動モータ：1.5kw4P
　外形寸法（幅600×奥行×高さ）：600×750×1150mm
　重量（加工液含まず）：260㎏
○加工液冷却装置（特別付属品）
　型式：KTC-5C-0C　標準冷凍能力：1540Kcal/h
　外形寸法（幅×奥行×高さ）：400×465×760mm　重量：70㎏

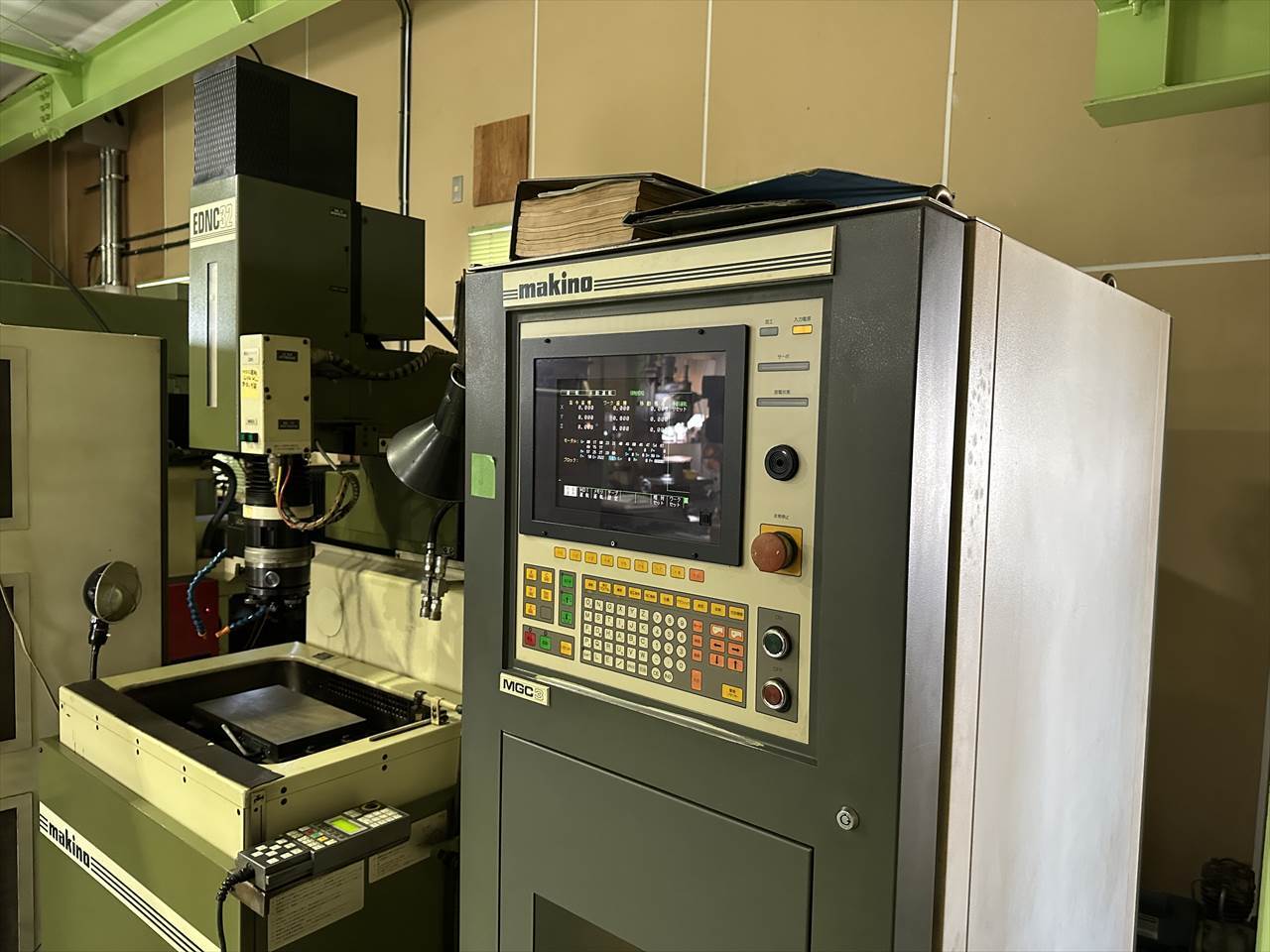

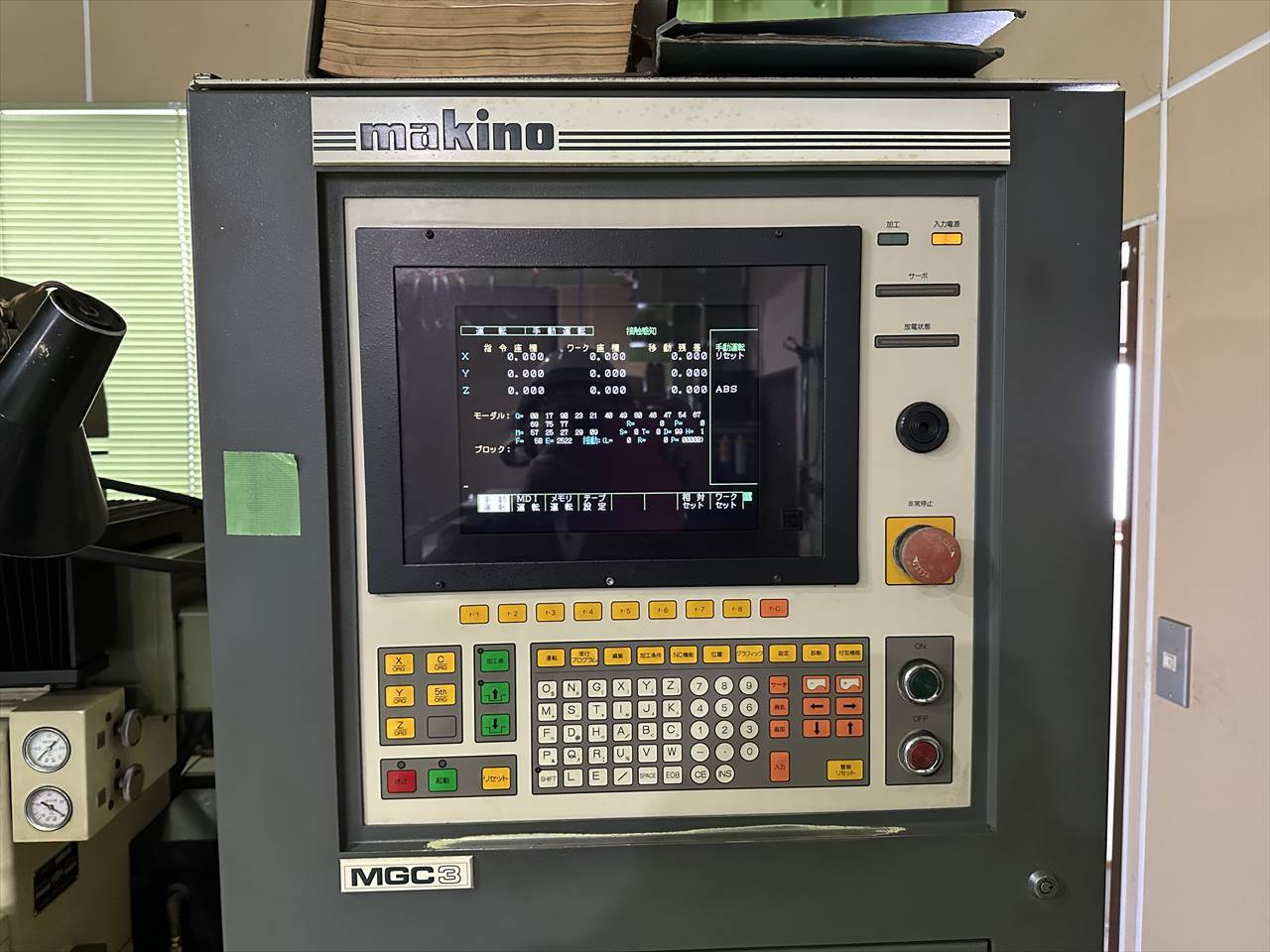

○NC電源（MGC-3仕様）
　加工電源：回路方式トランジスタパルス回路　最大加工電流：30A

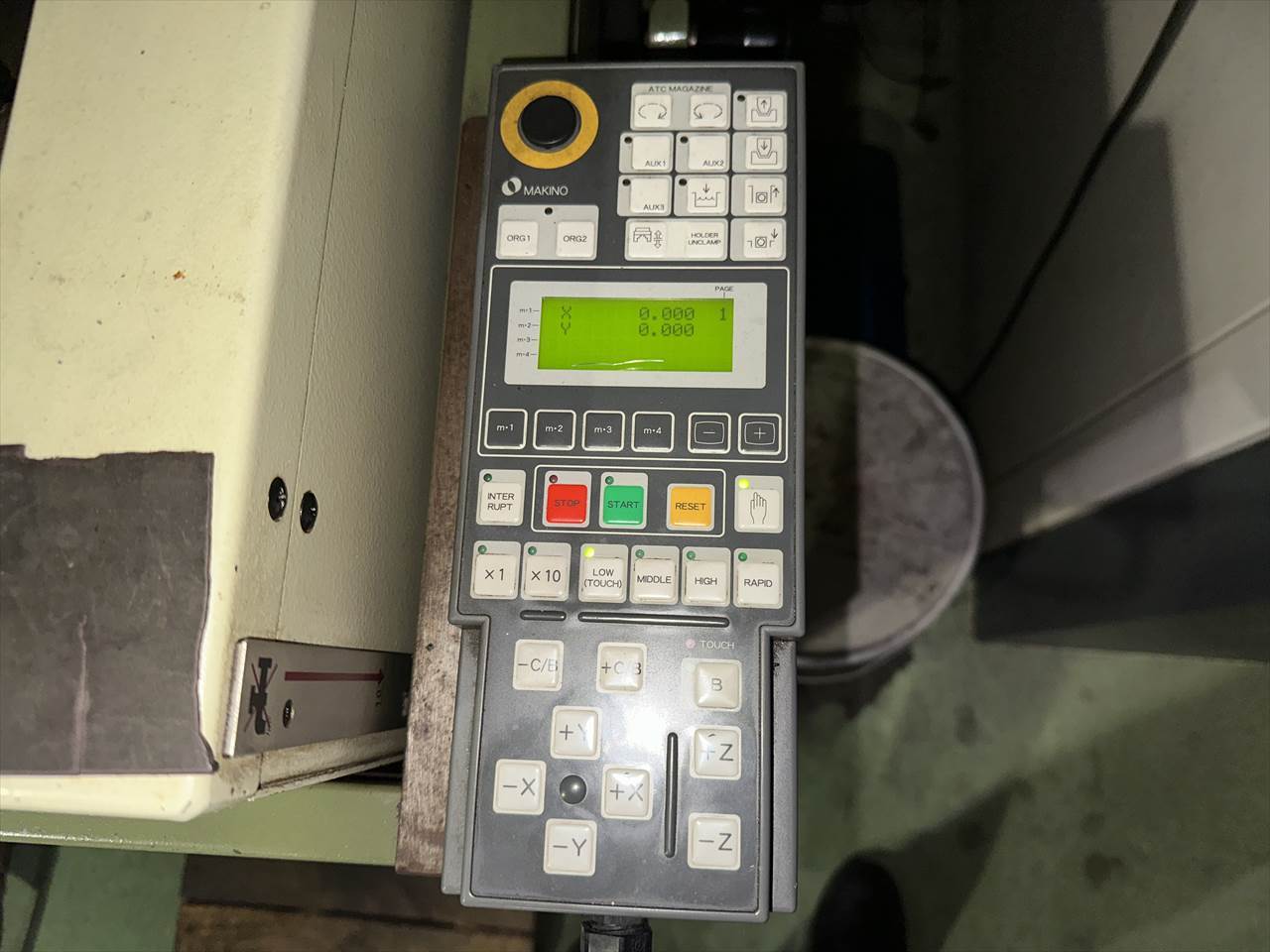

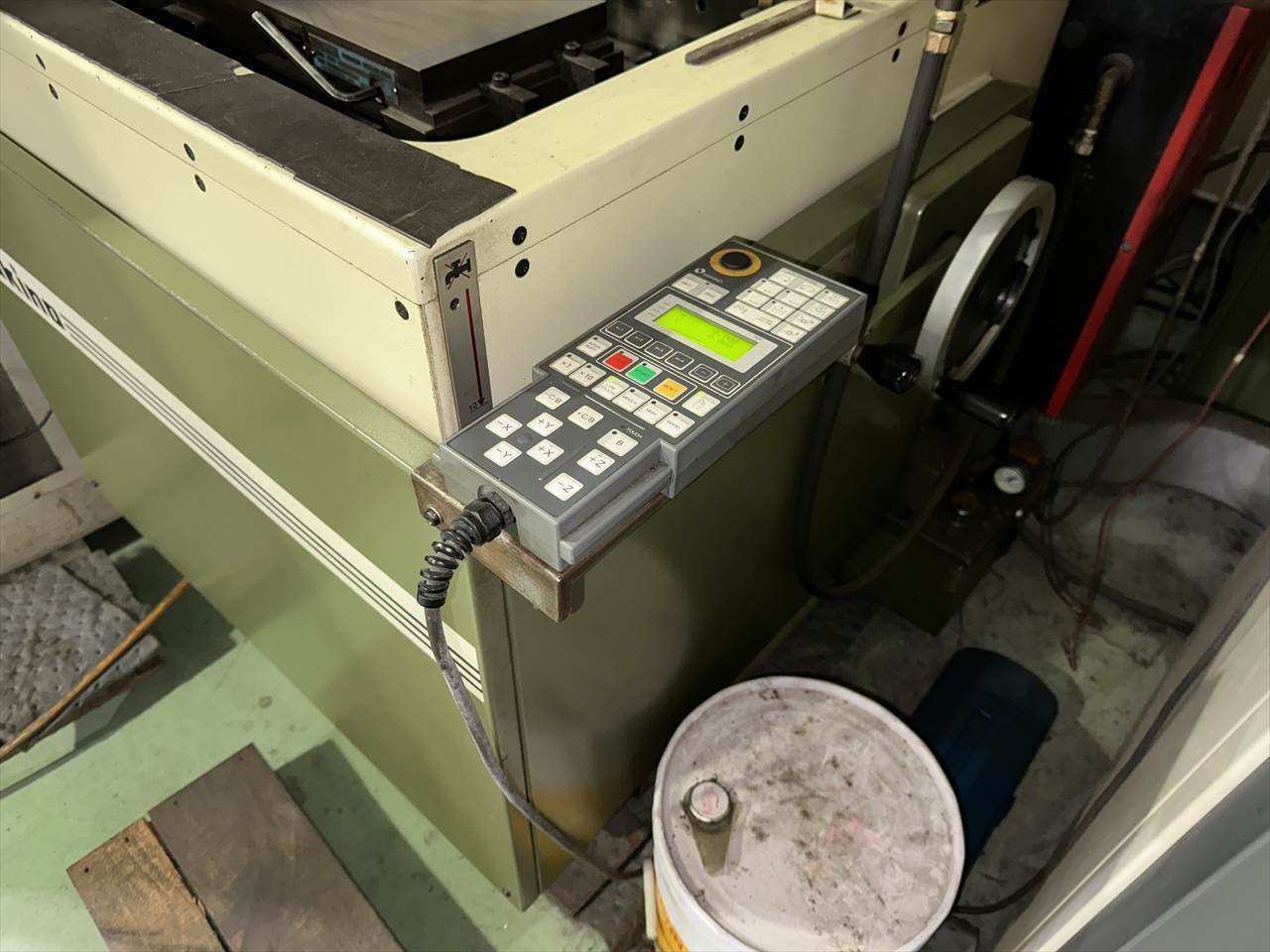

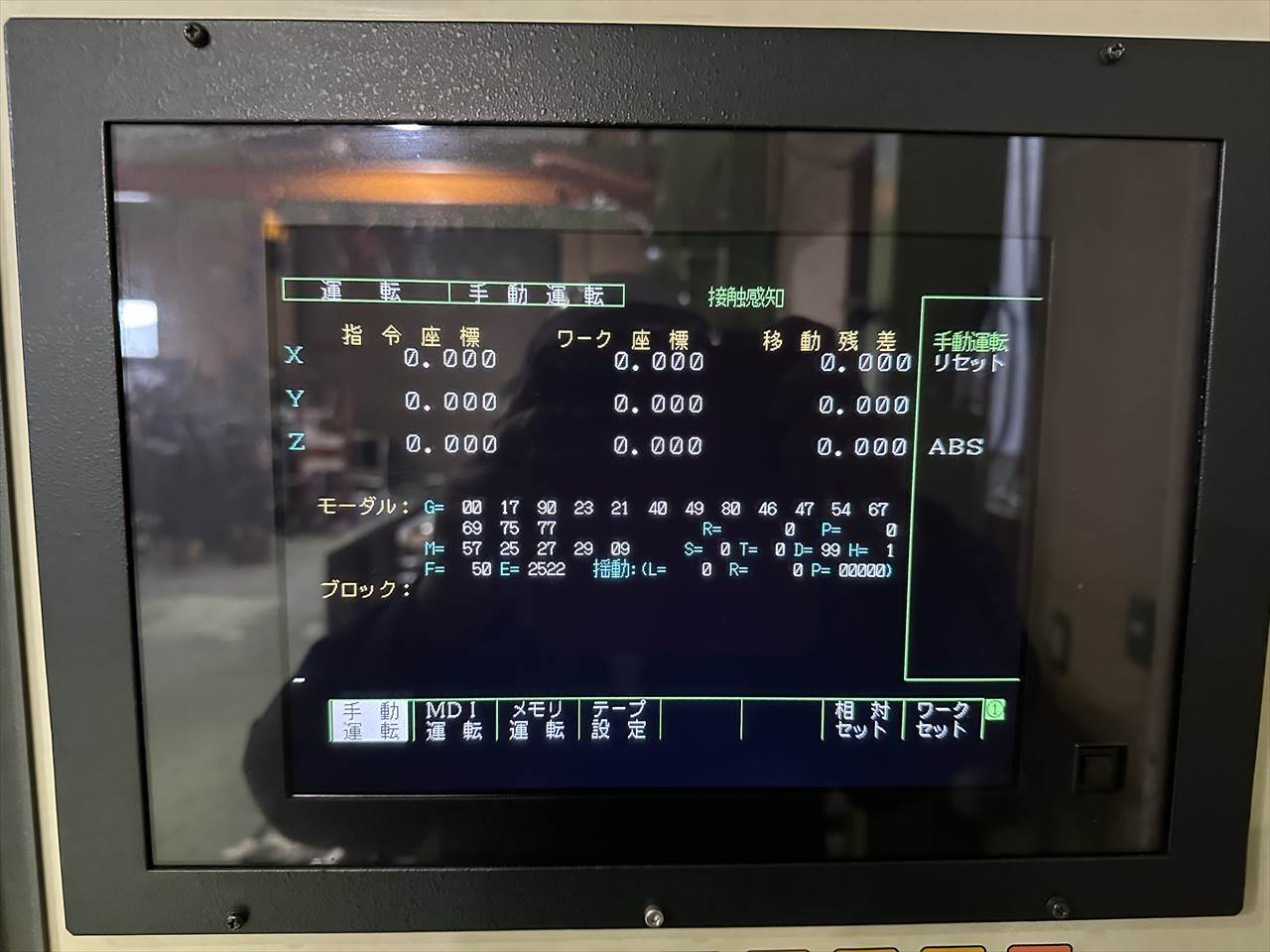

　制御装置：入力方式MDI、紙テープ　14インチ液晶画面　ポータブル操作盤
　NC機能：対話型モデルプラン　超仕上回路　アングル指定揺動加工
　外形寸法（幅×奥行×高さ）：650×800×1700mm　重量：310㎏
