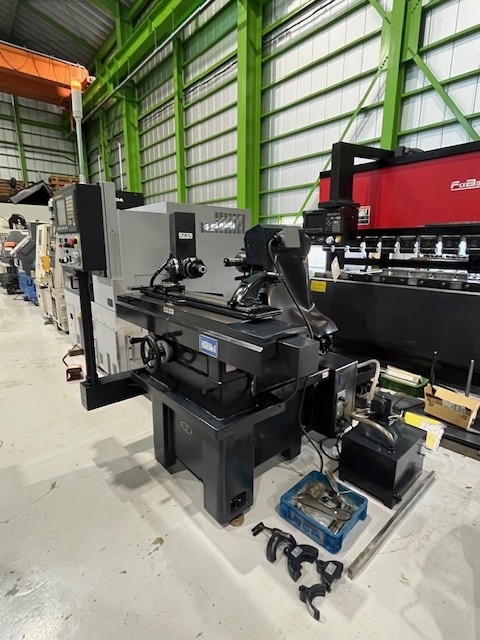

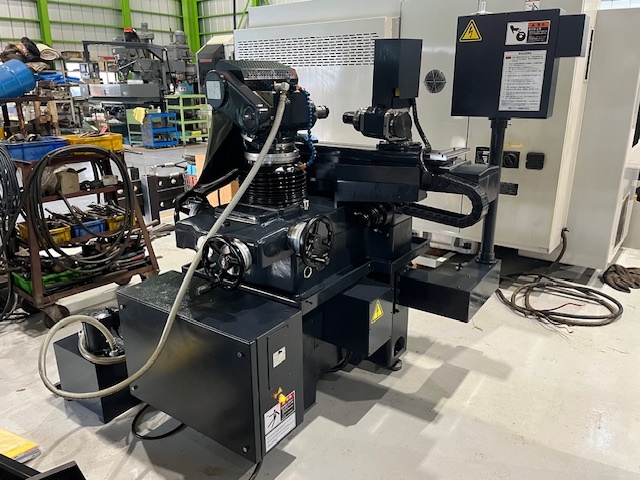

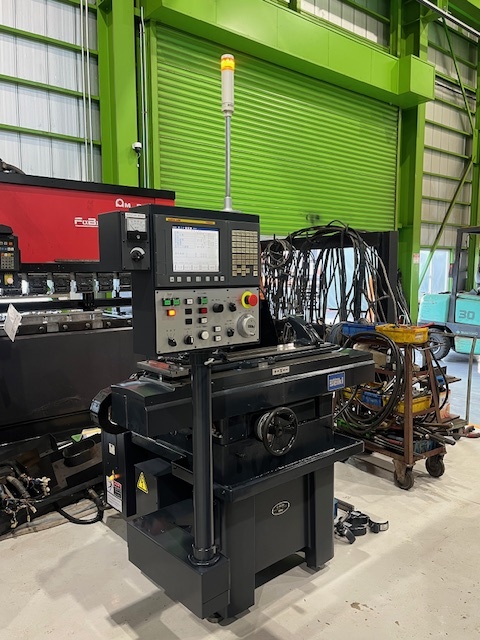

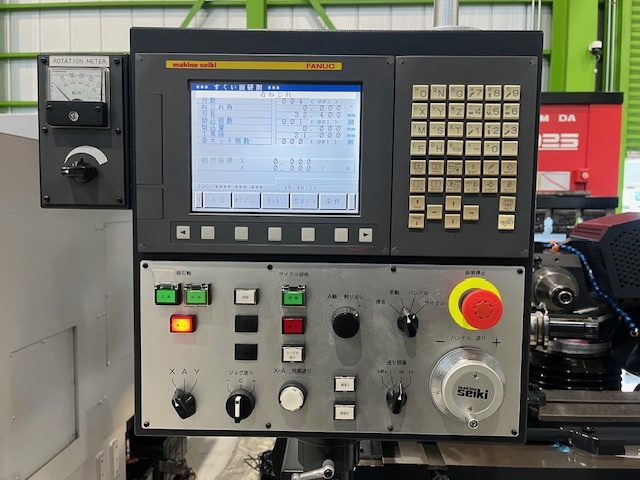

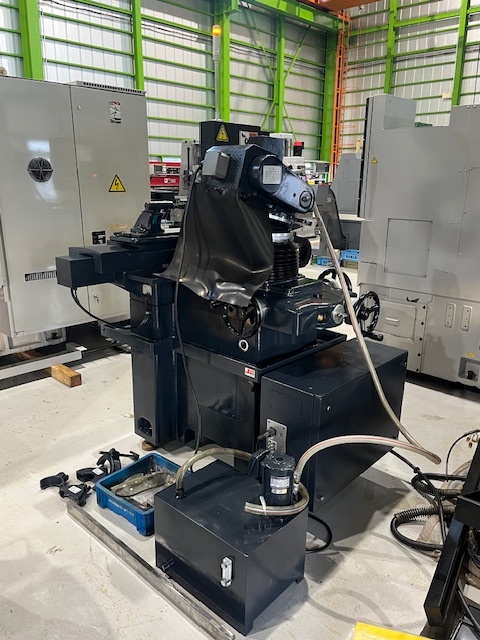

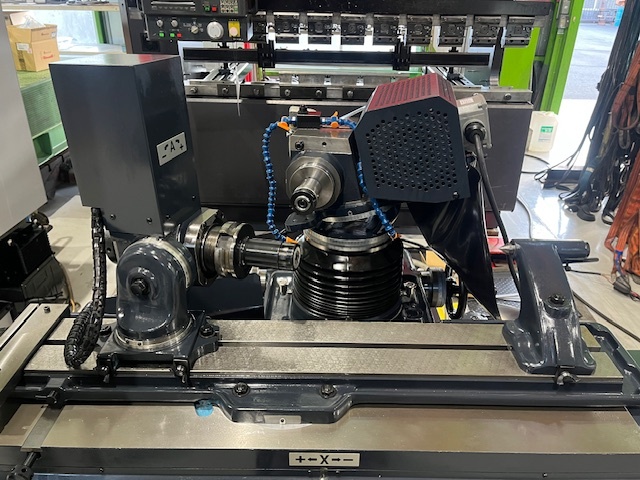

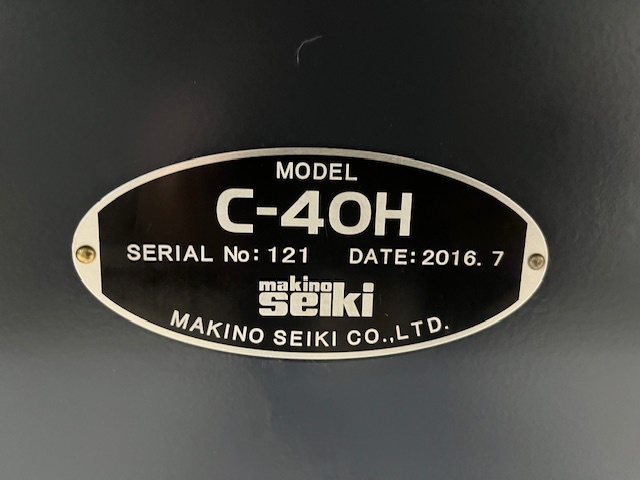

牧野精機 CNC工具研削盤 C-40H

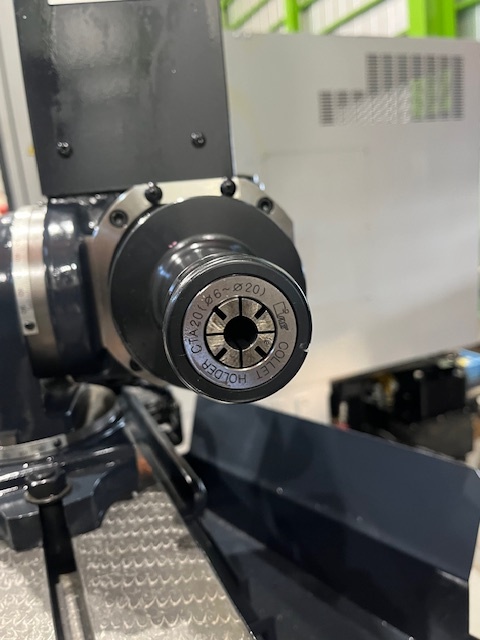

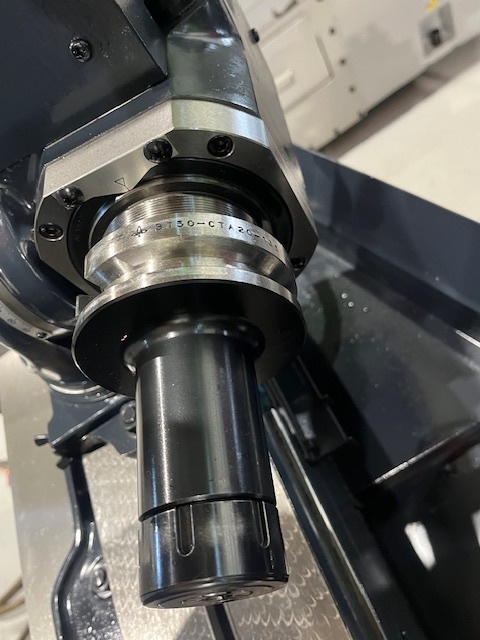

工作主軸端形式：ＩＳＯ
最大工具シャンク径：Φ50.8（ISO　№50ワークヘッドでの最大）
最大工具径：Φ250
最大工具長：580
最大工具刃長：400
テーブル（左右）ストローク：400
砥石軸前後（Y軸）：250
テーブル旋回（W軸）：120°
テーブルのテーパ調整：±10°
工作主軸台回転（A軸）：360°（ロールオーバ）
工作主軸台旋回（C3軸）：±90°
工作主軸傾斜（C2軸）：±25°～ー10°
砥石軸上下（Z軸）：250
砥石軸水平（C1軸）：360°
砥石軸垂直旋回（B軸）：±15°
砥石軸中心線とテーブル上面の距離：min.50～max.300
制御軸の送り最小設定単位：X軸0.001ｍｍ　Ａ軸0.001°
砥石軸テーパ：1/3（ゲージライン径22ｍｍ）
砥石軸回転速度：ベルト掛替3段　2600/3700/6200ｒｐｍ
使用砥石：ＣＢＮまたはダイヤモンド砥石
使用砥石寸法（最大径×穴径）：Φ150×Φ31.75ｍｍ

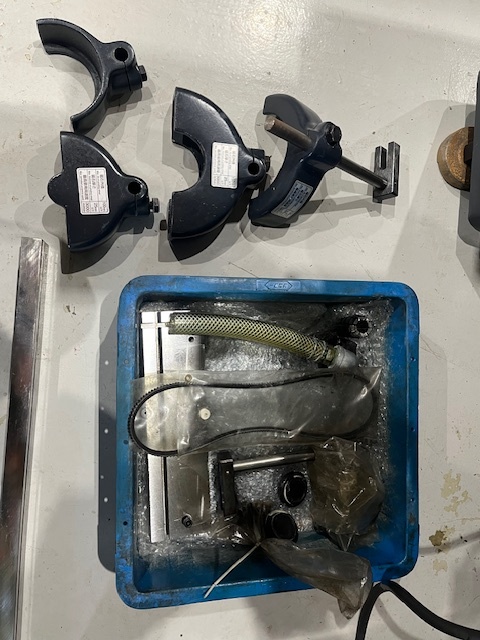

＜特別付属品＞
・テールストック
・固定式ドレッサー
・冷却水装置
・シグナルタワー

取扱説明書

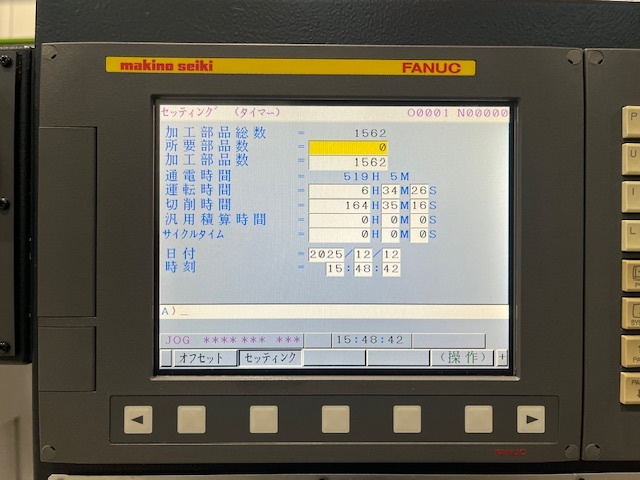

切削時間164ｈ　極上品
