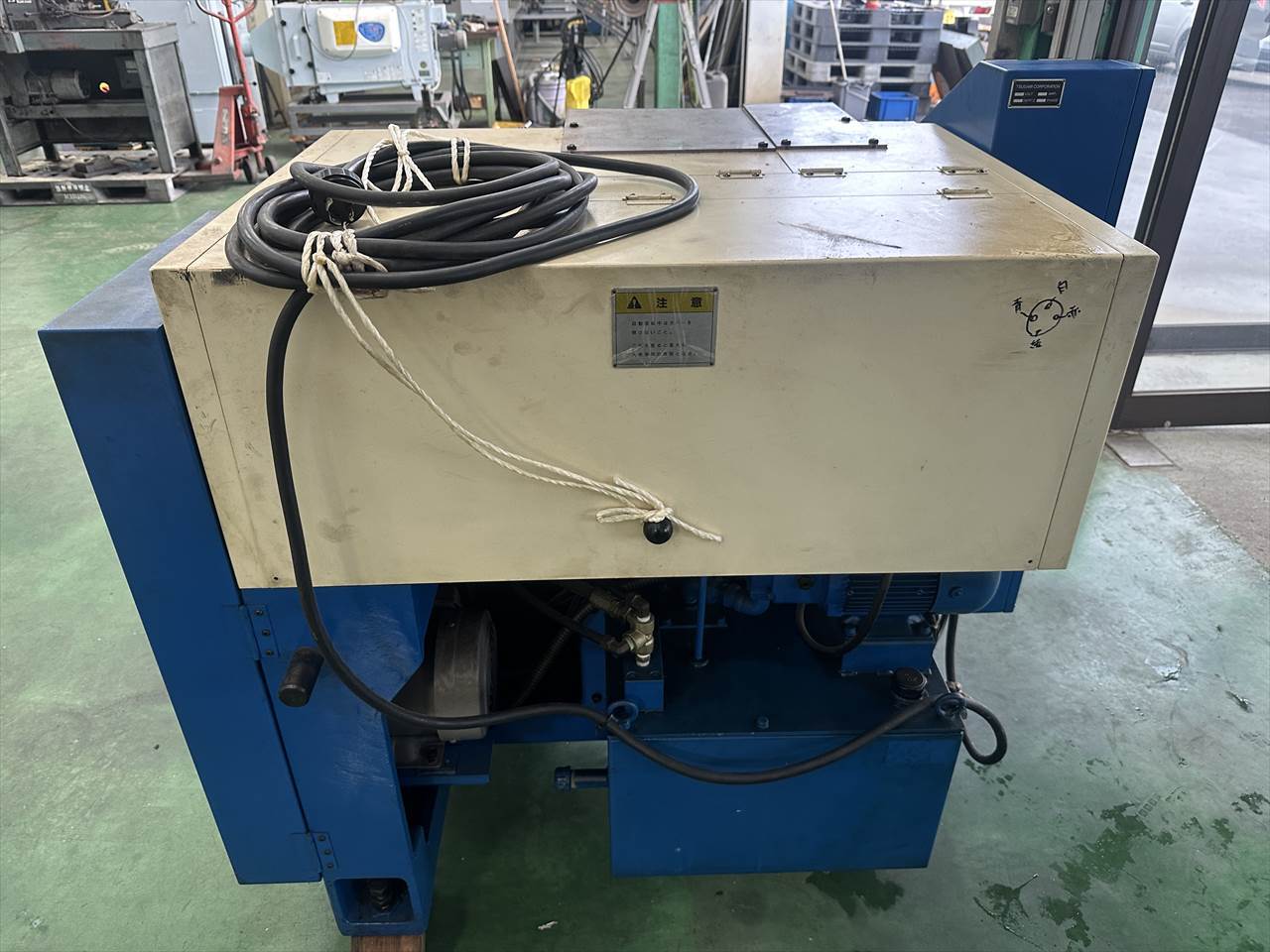

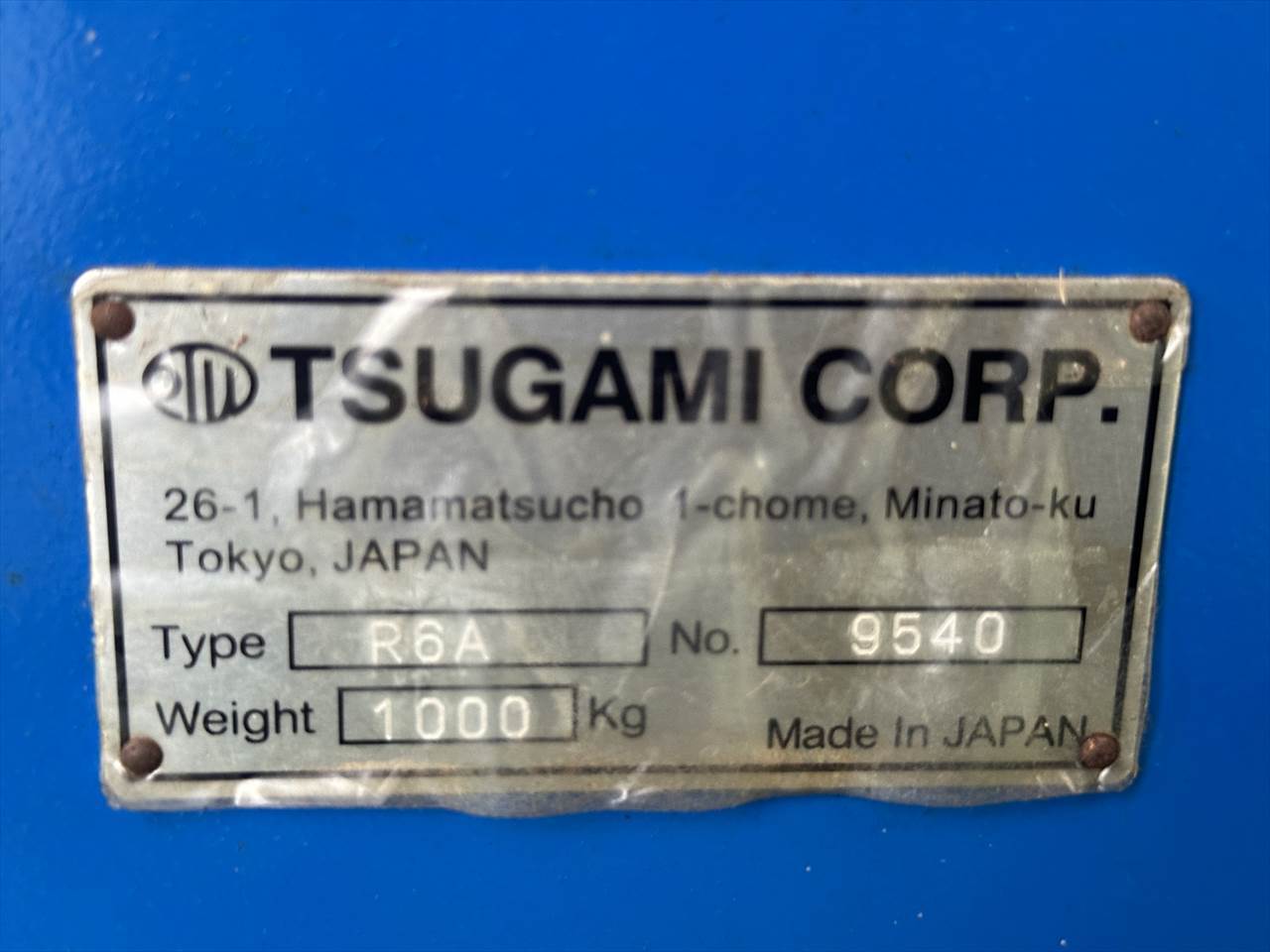

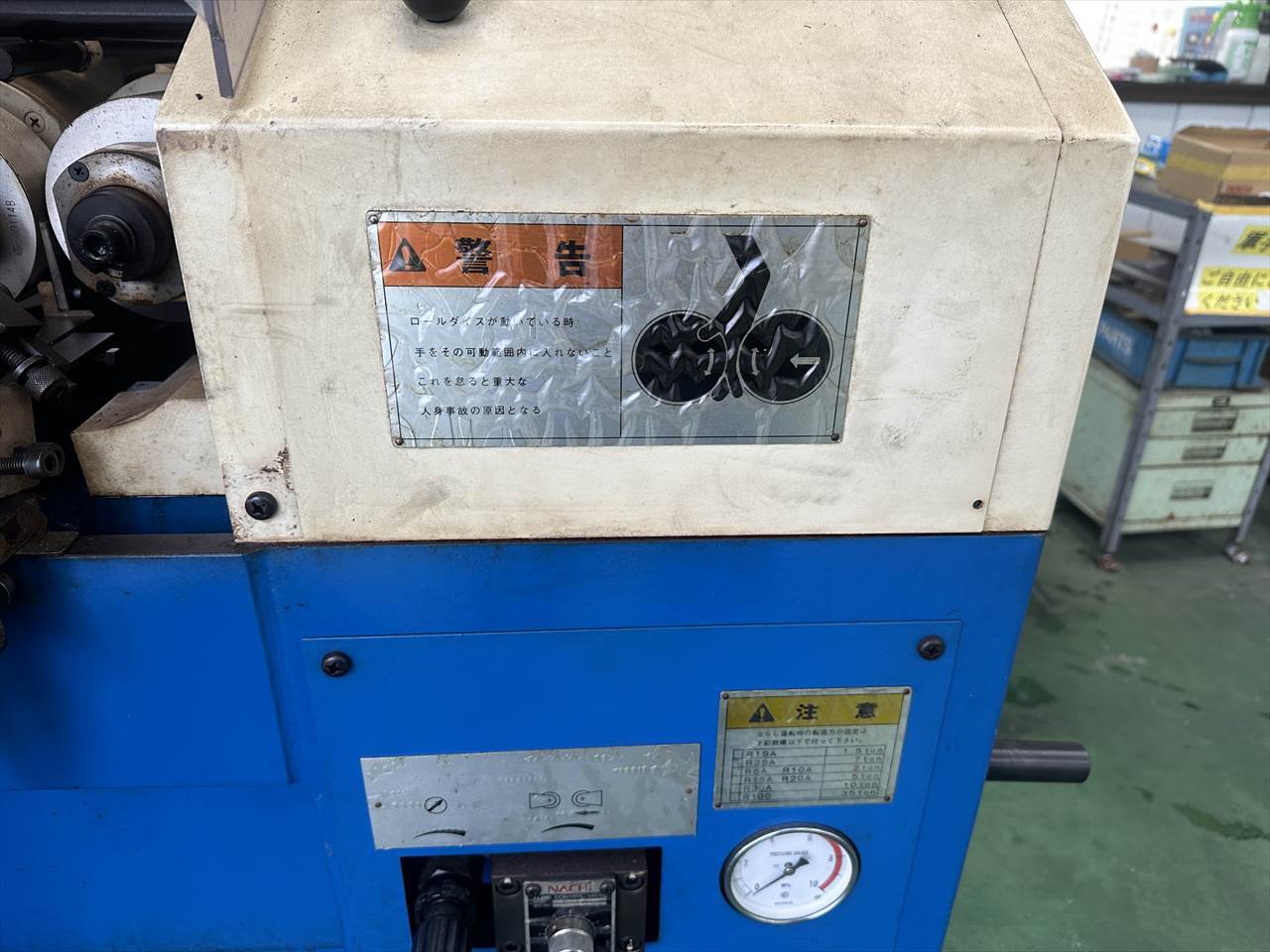

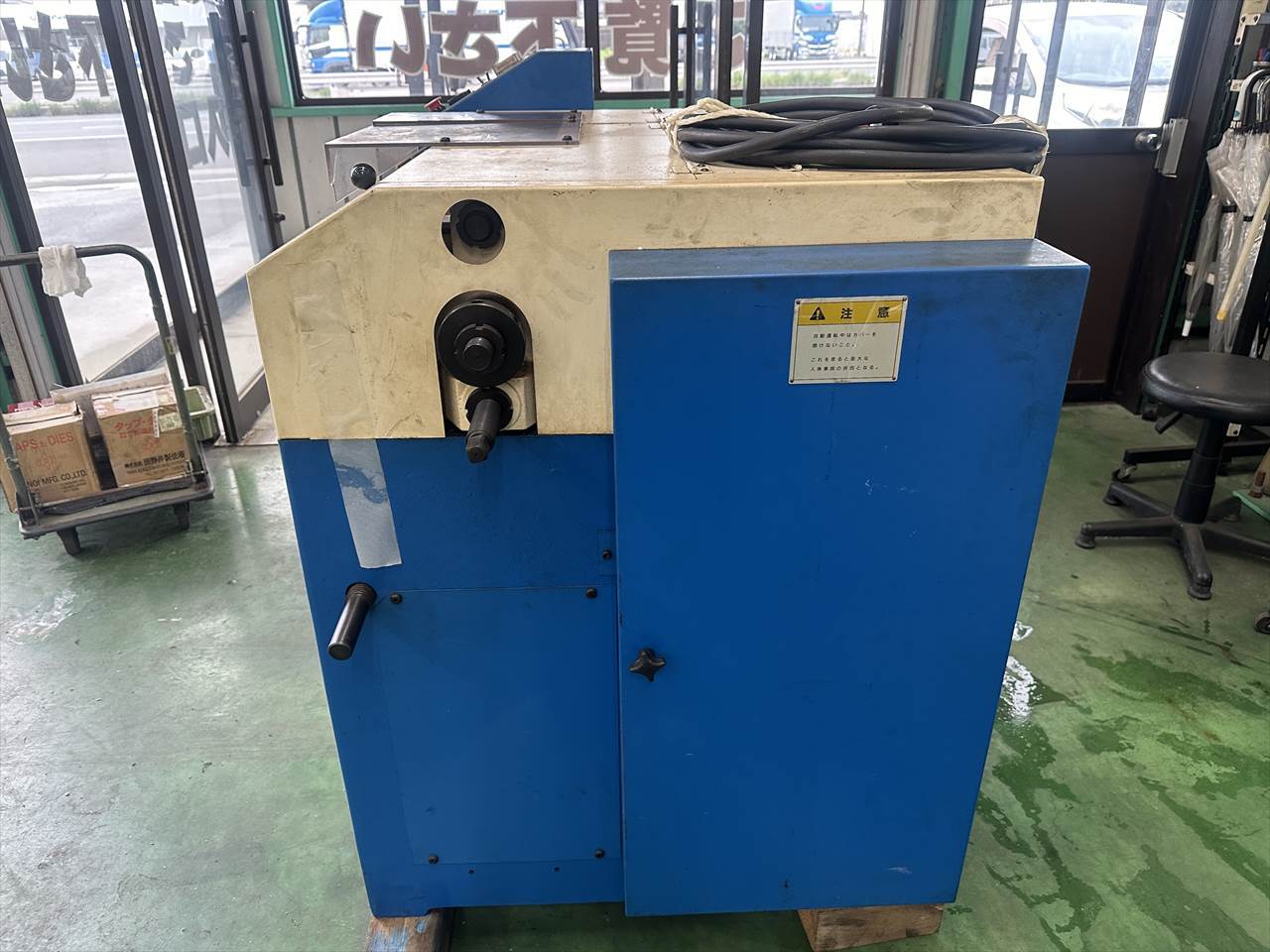

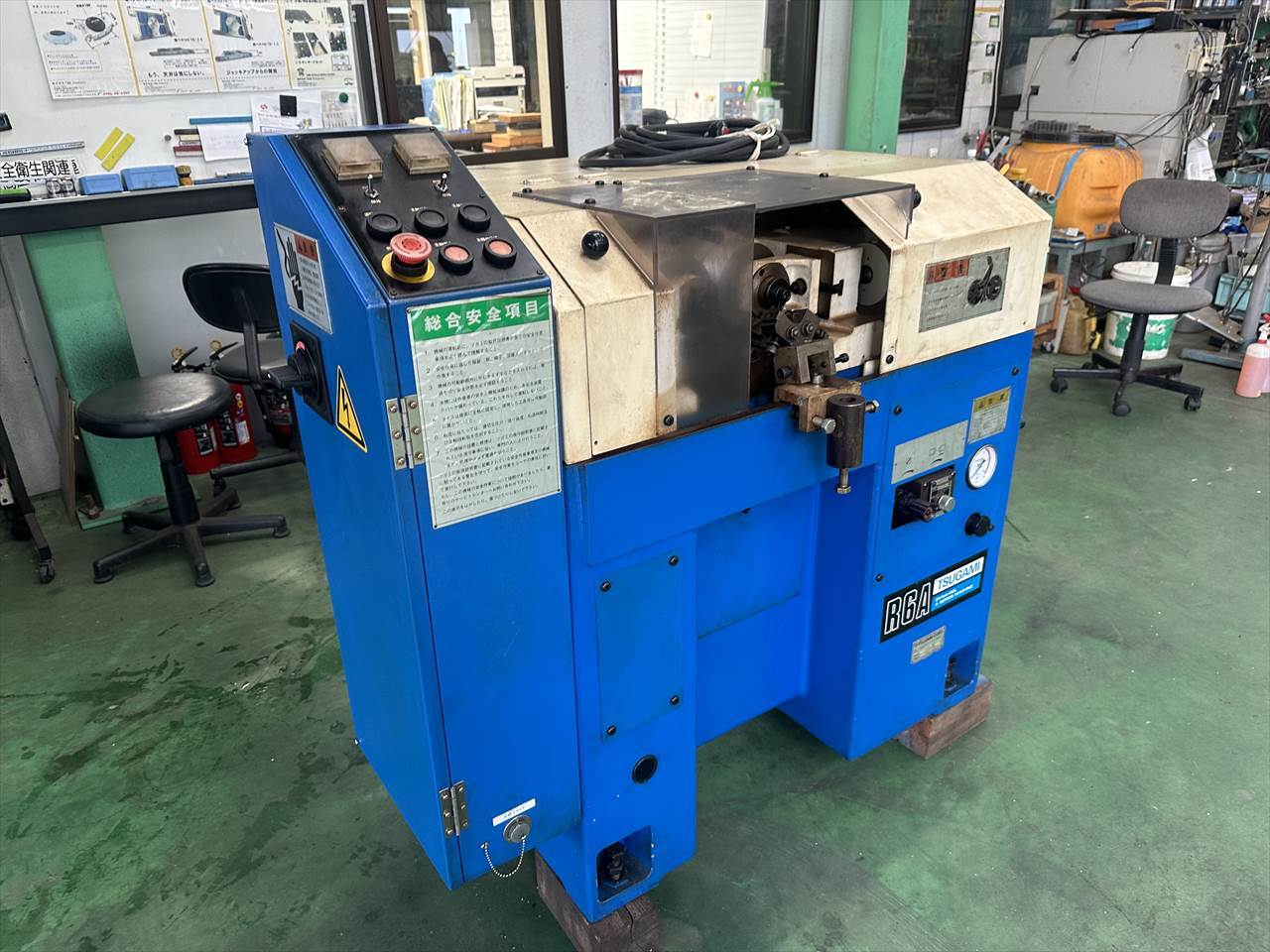

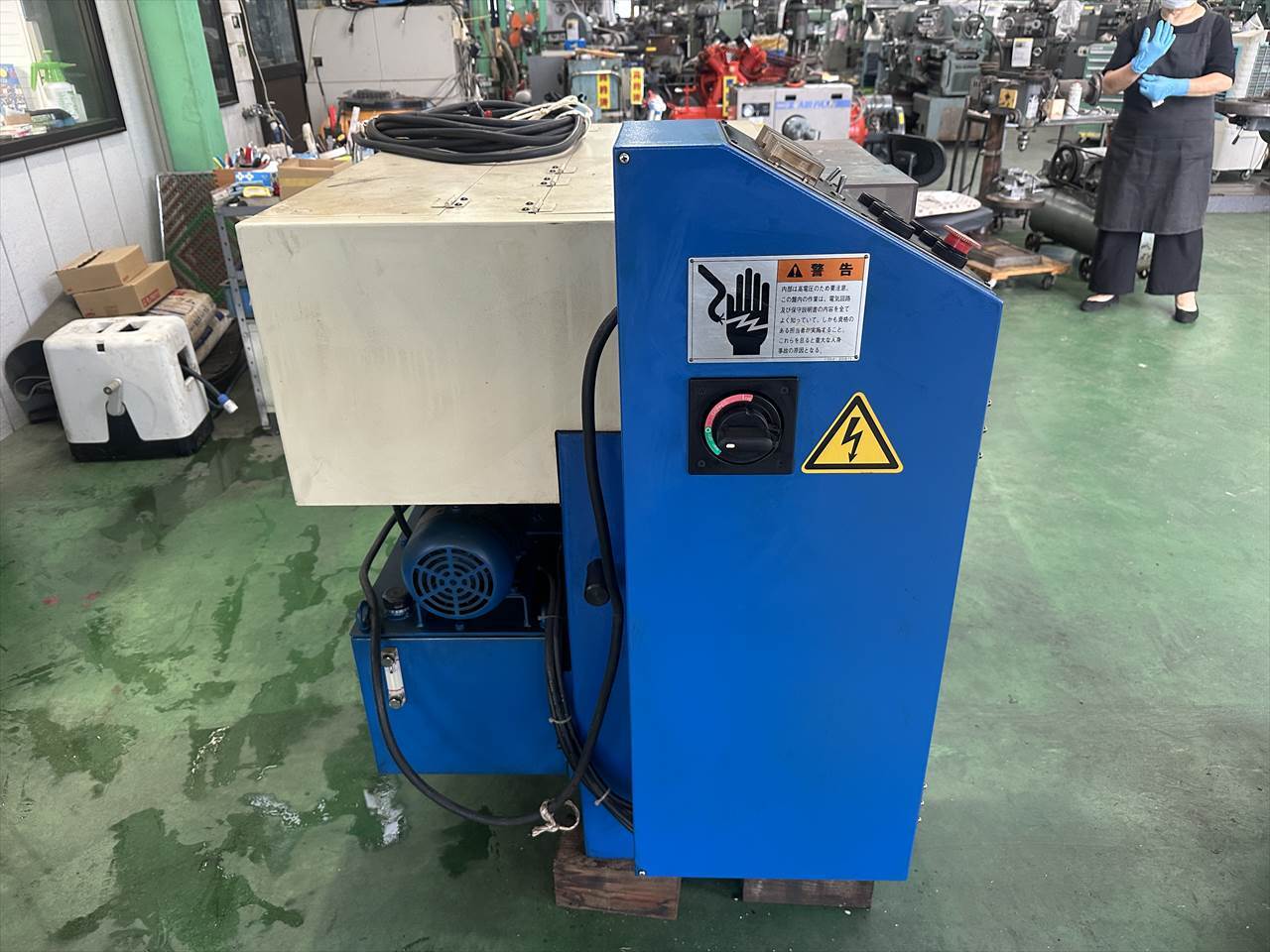

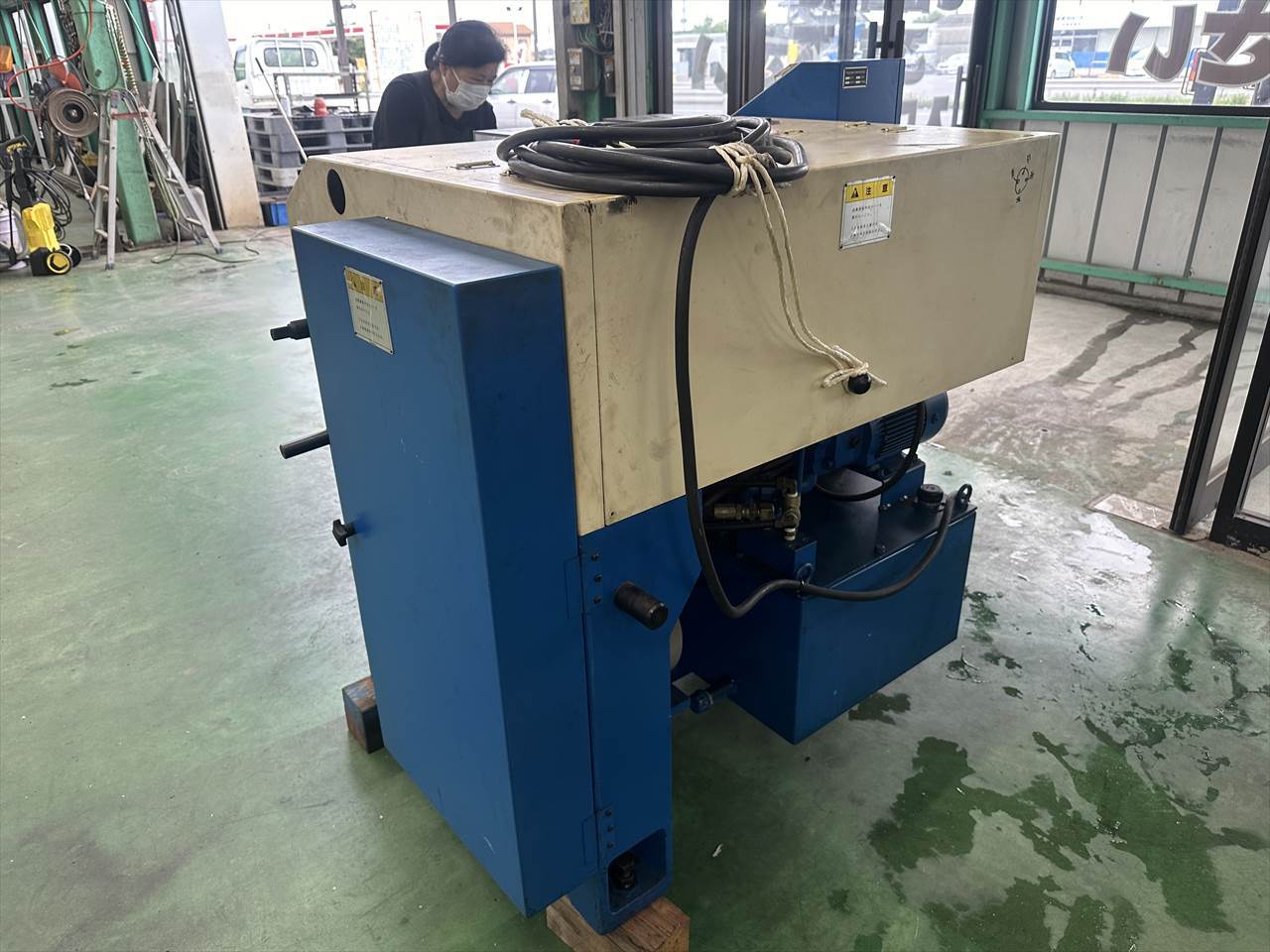

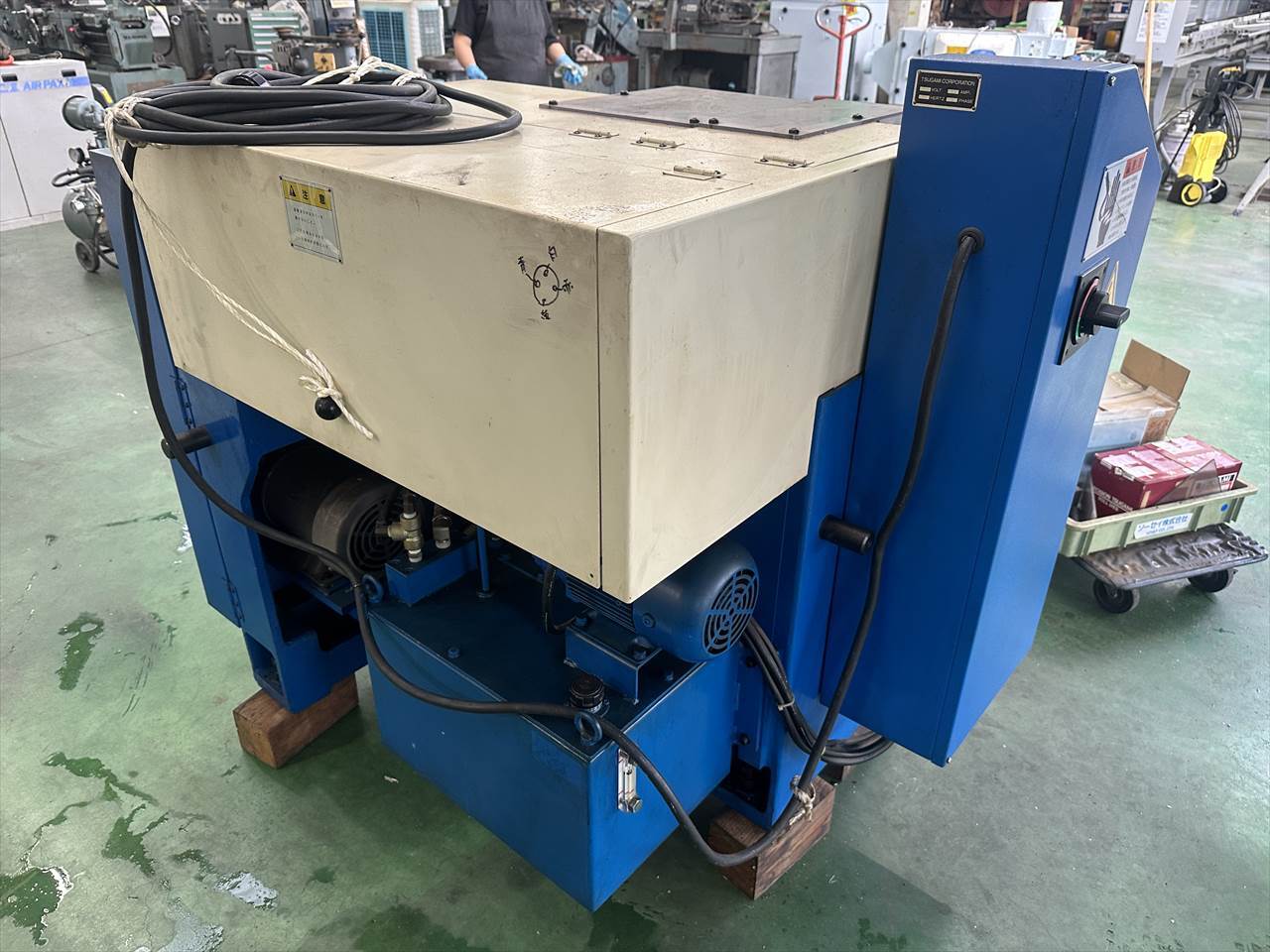

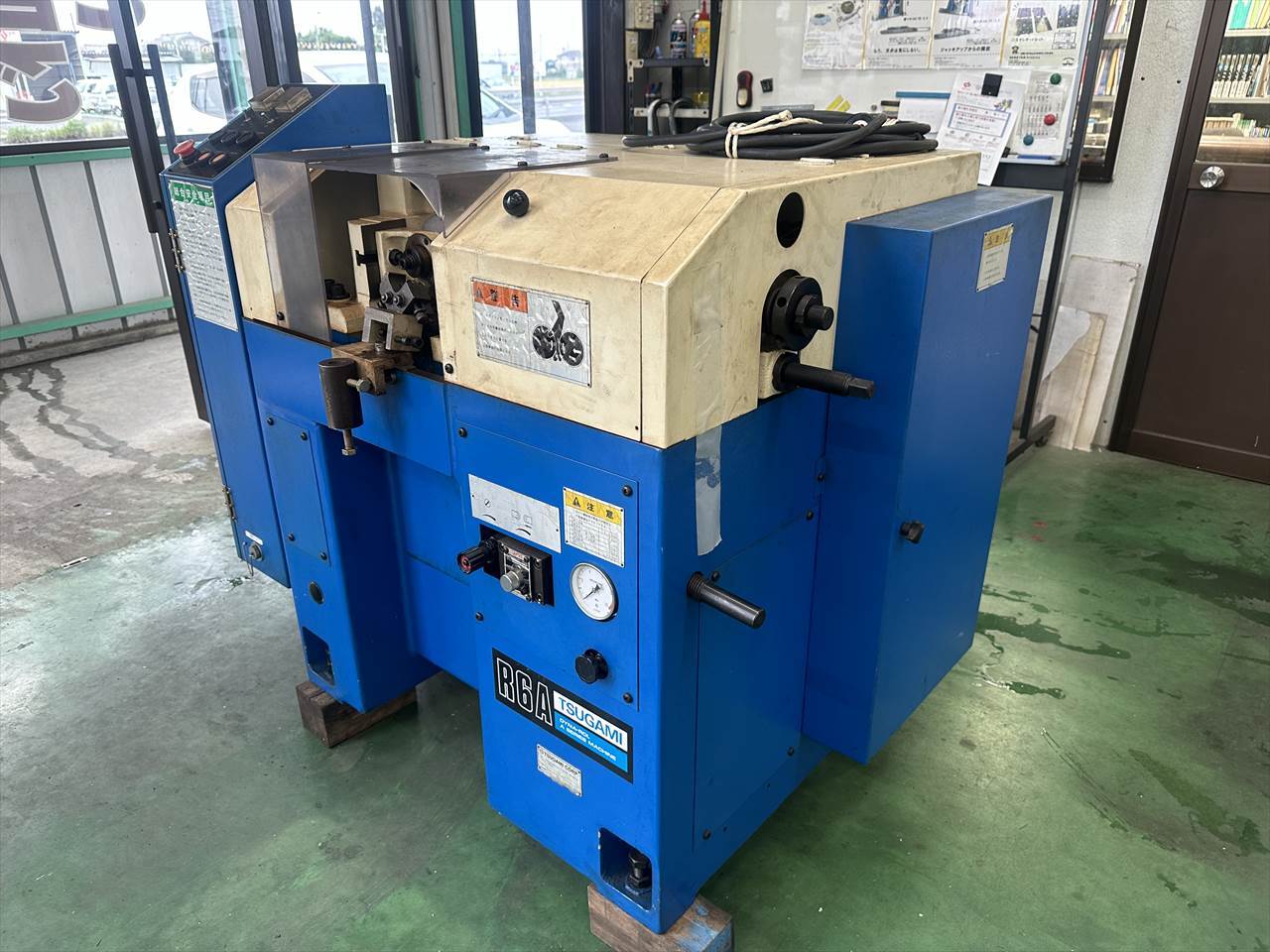

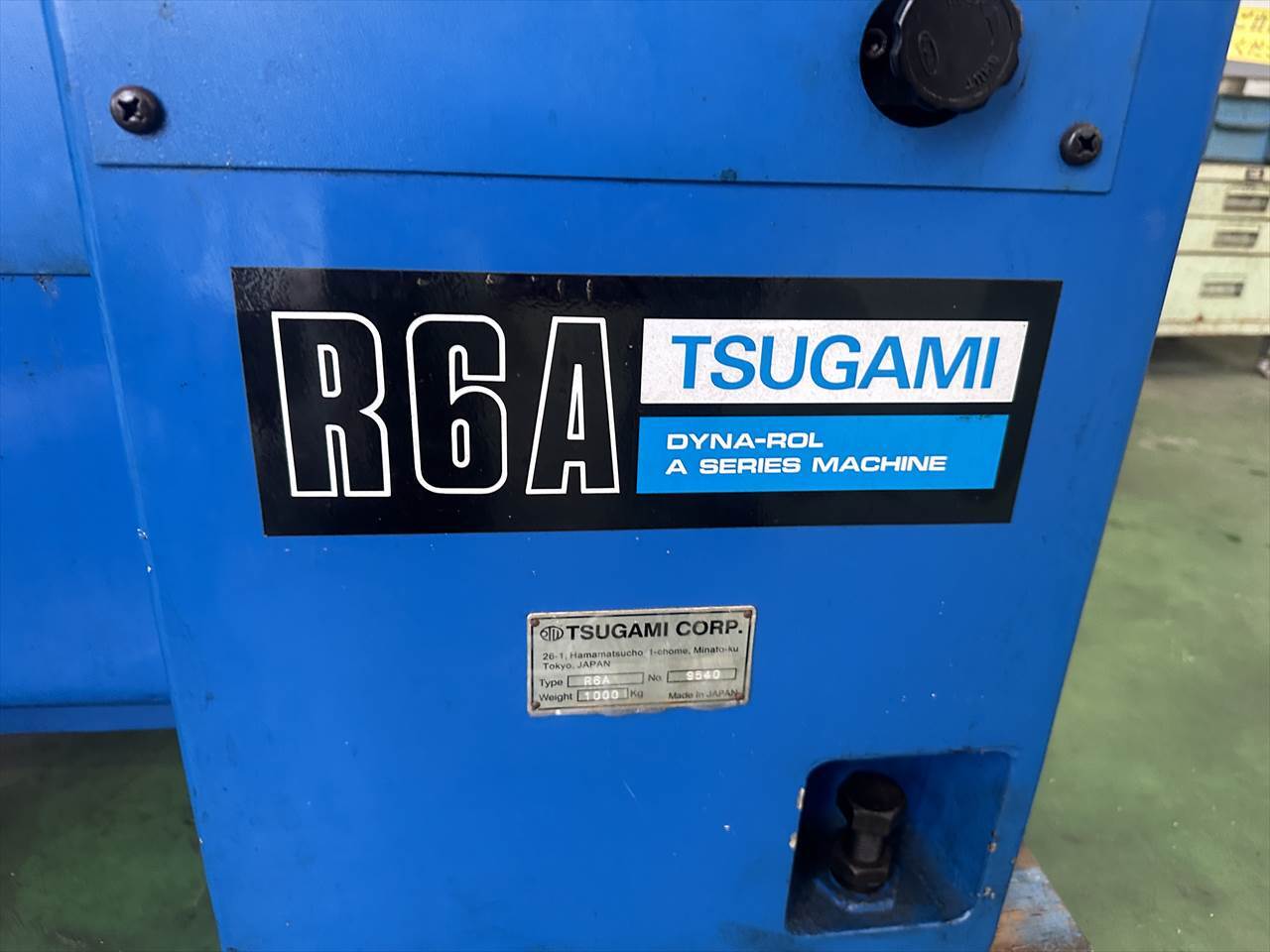

ツガミ 転造盤 R6A

○転造できる工作物
　最大外径：φ45mm（インフィード転造）
　最大長さ：60（100）mm（インフィード転造）
　最大ネジピッチ：2.5mm　最大モジュール：0.8

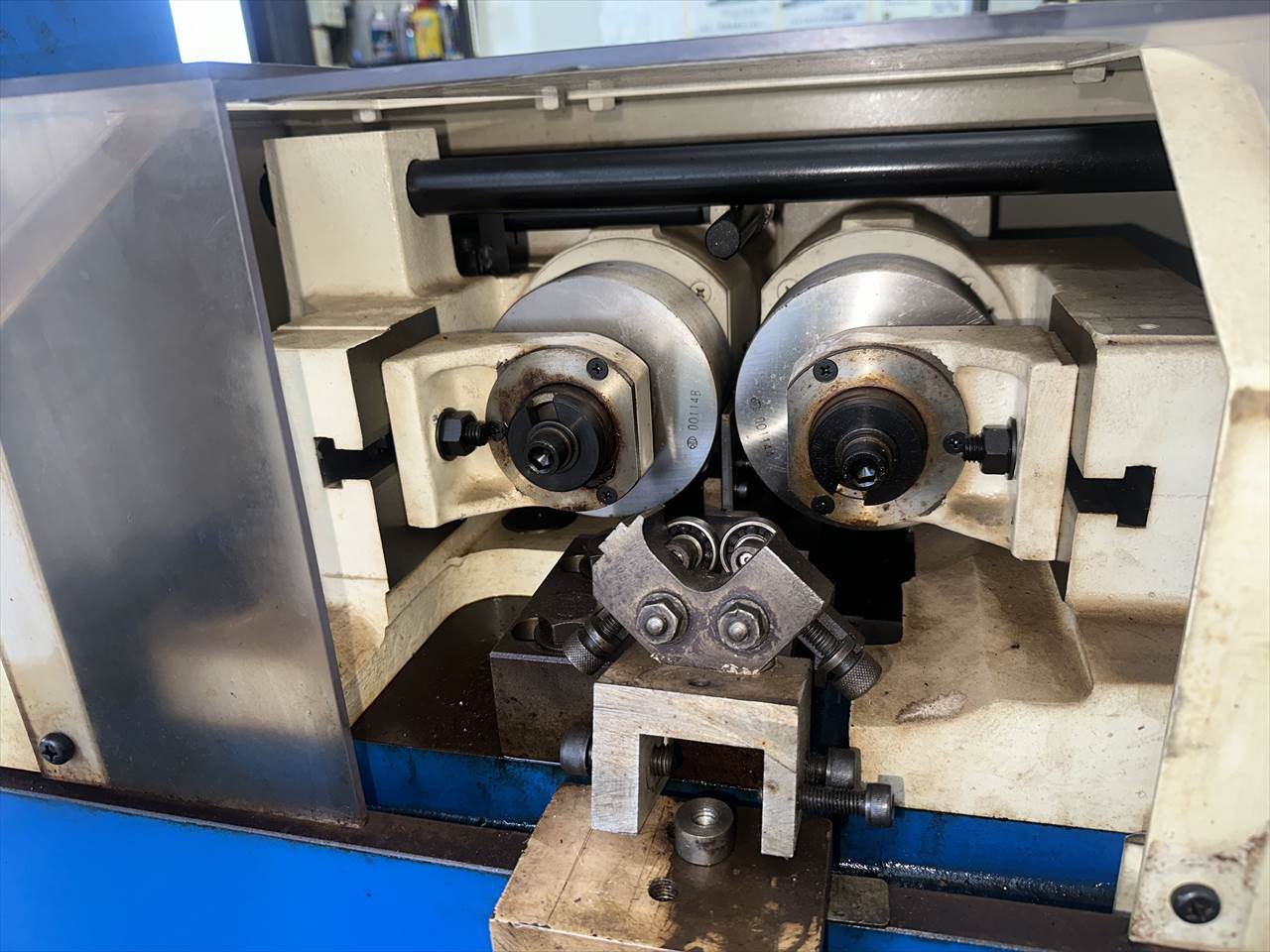

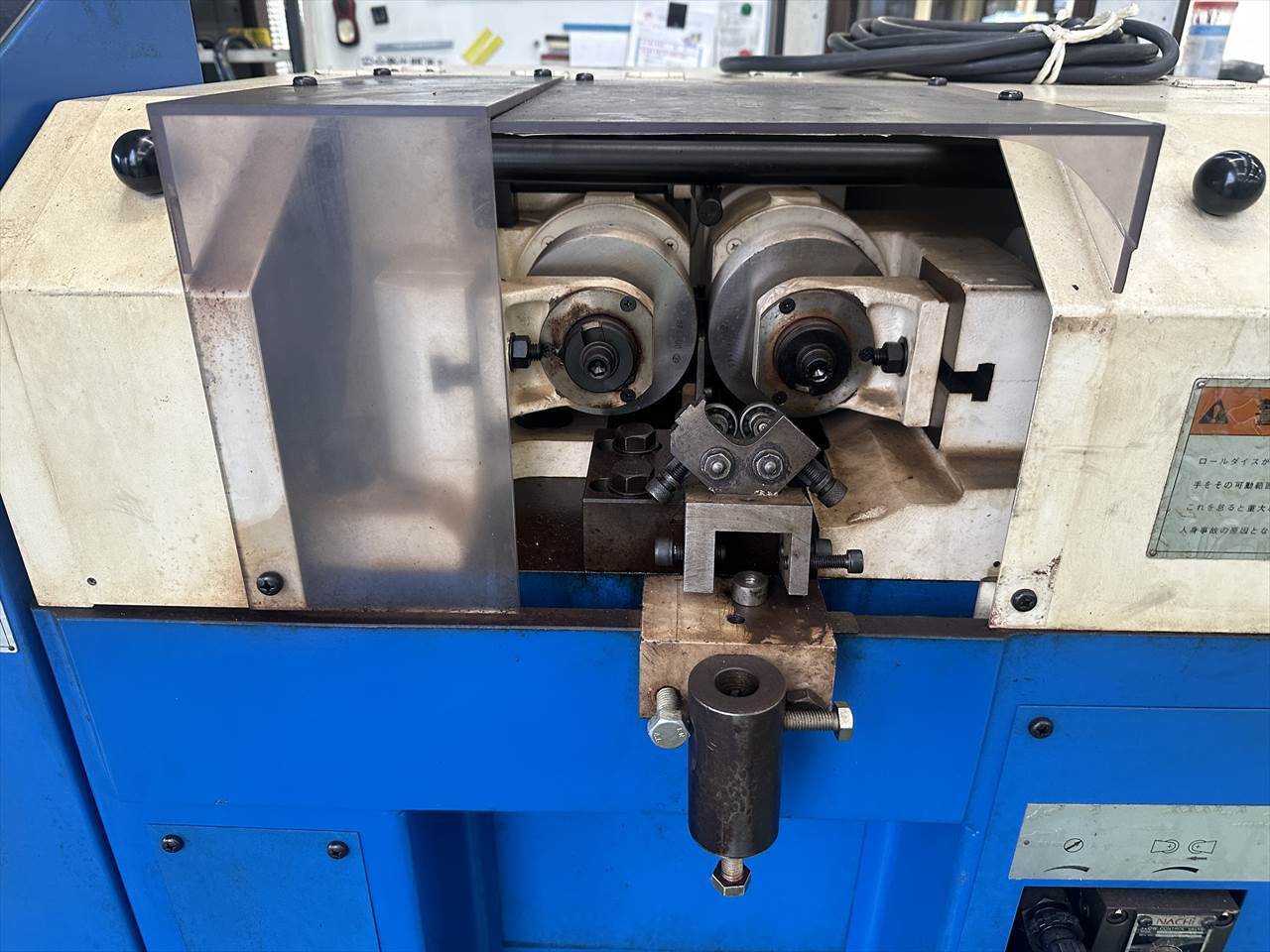

○主軸及びロールダイス
　主軸回転数（4段階）：38、58/45、70rpm（50/60Hz）
　ロールダイス最大外径（使用限度最少径）：φ150（125）mm
　ロールダイス取付径：φ54mm
　ロールダイス幅（最大）：40、60（80、100）mm
　主軸の軸間距離：125～180mm
　右主軸台ストローク：55mm
　転造ストローク（最大）：9mm
　本体基準面より主軸中心高さ：110mm

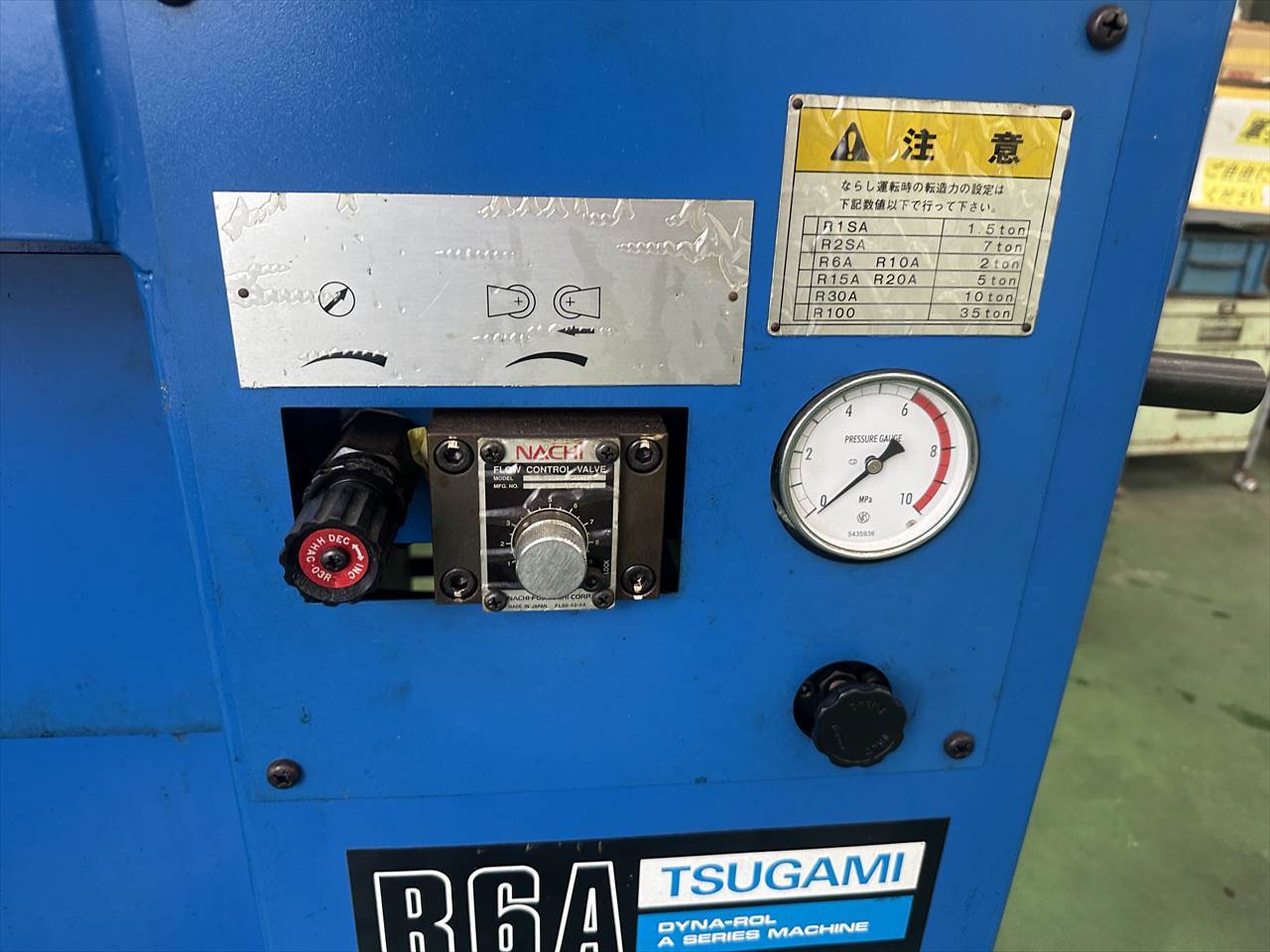

○最大転造力/作動油圧力
　6トン（6MPa）
○モータ
　主軸駆動用：出力1.5kw4P　回転数1500/1800rpm（50/60Hz）
　油圧ポンプ駆動用：出力0.75kw4P　回転数1500/1800rpm（50/60Hz）
　工作油ポンプ駆動用：出力0.1kw2P　回転数3000/3600rpm（50/60Hz）
○機械の大きさ
　幅1250×奥行840×高さ1150mm　重量1000㎏
　床面から主軸中心までの高さ860mm
○付属品

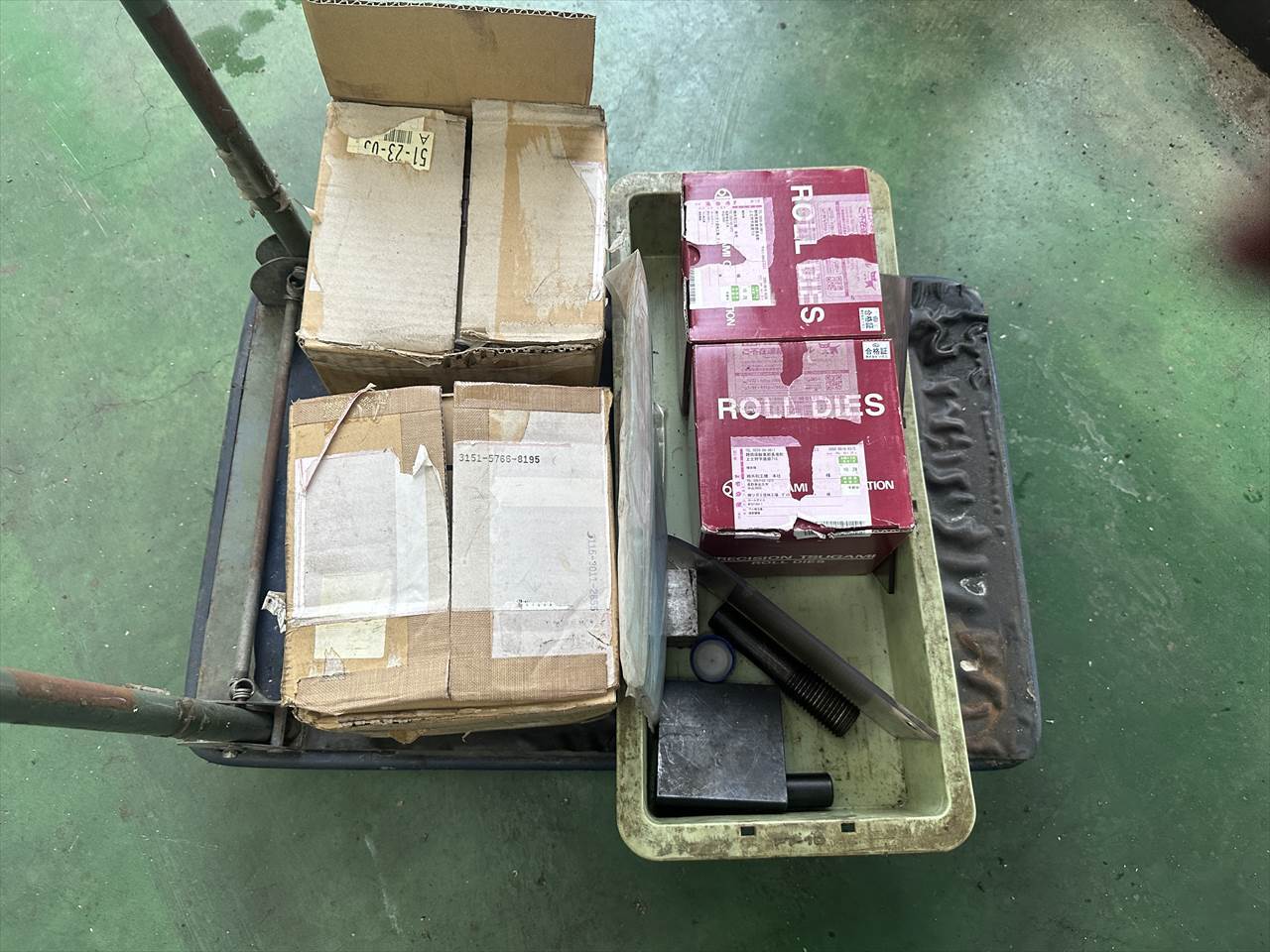

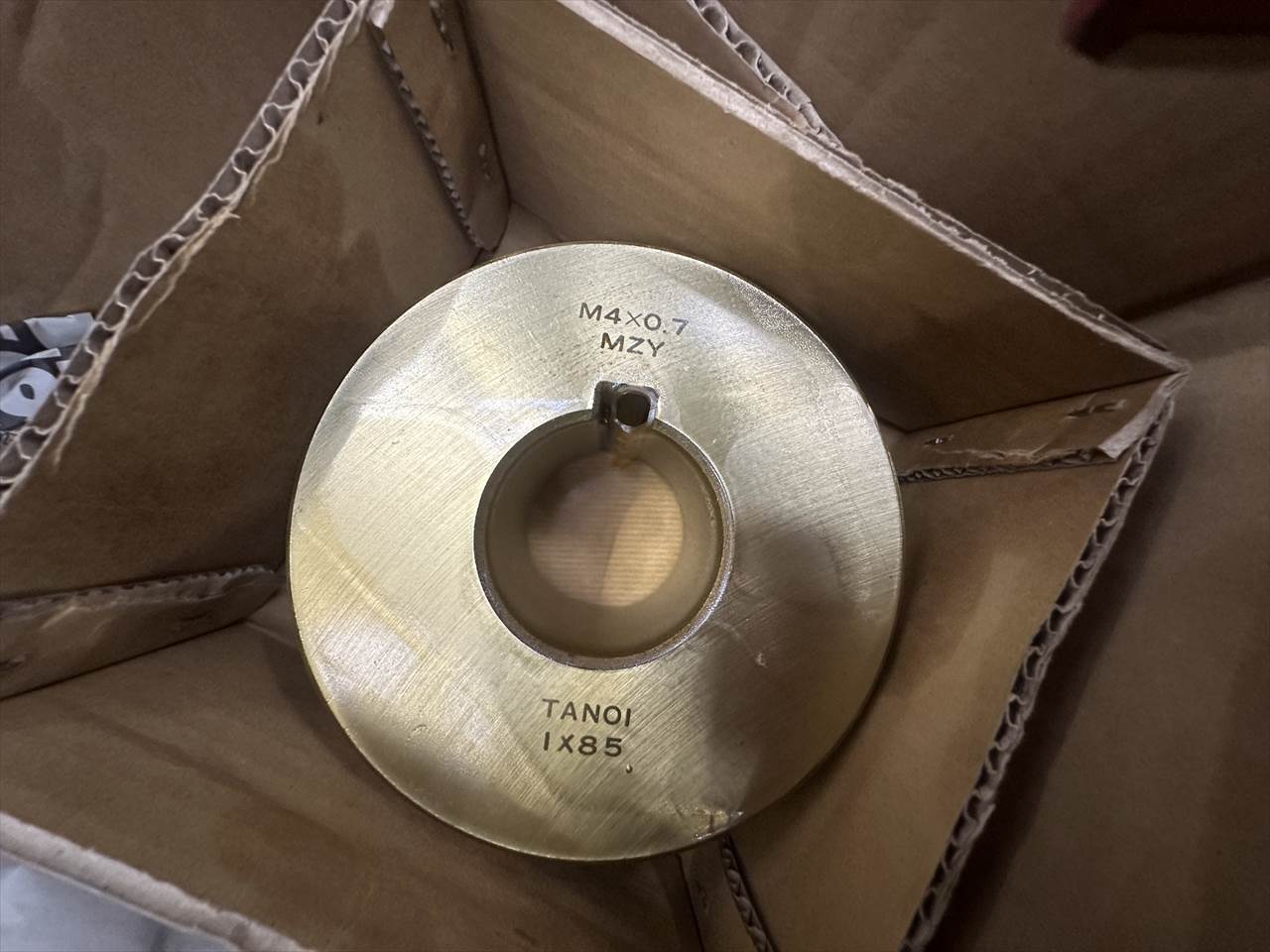

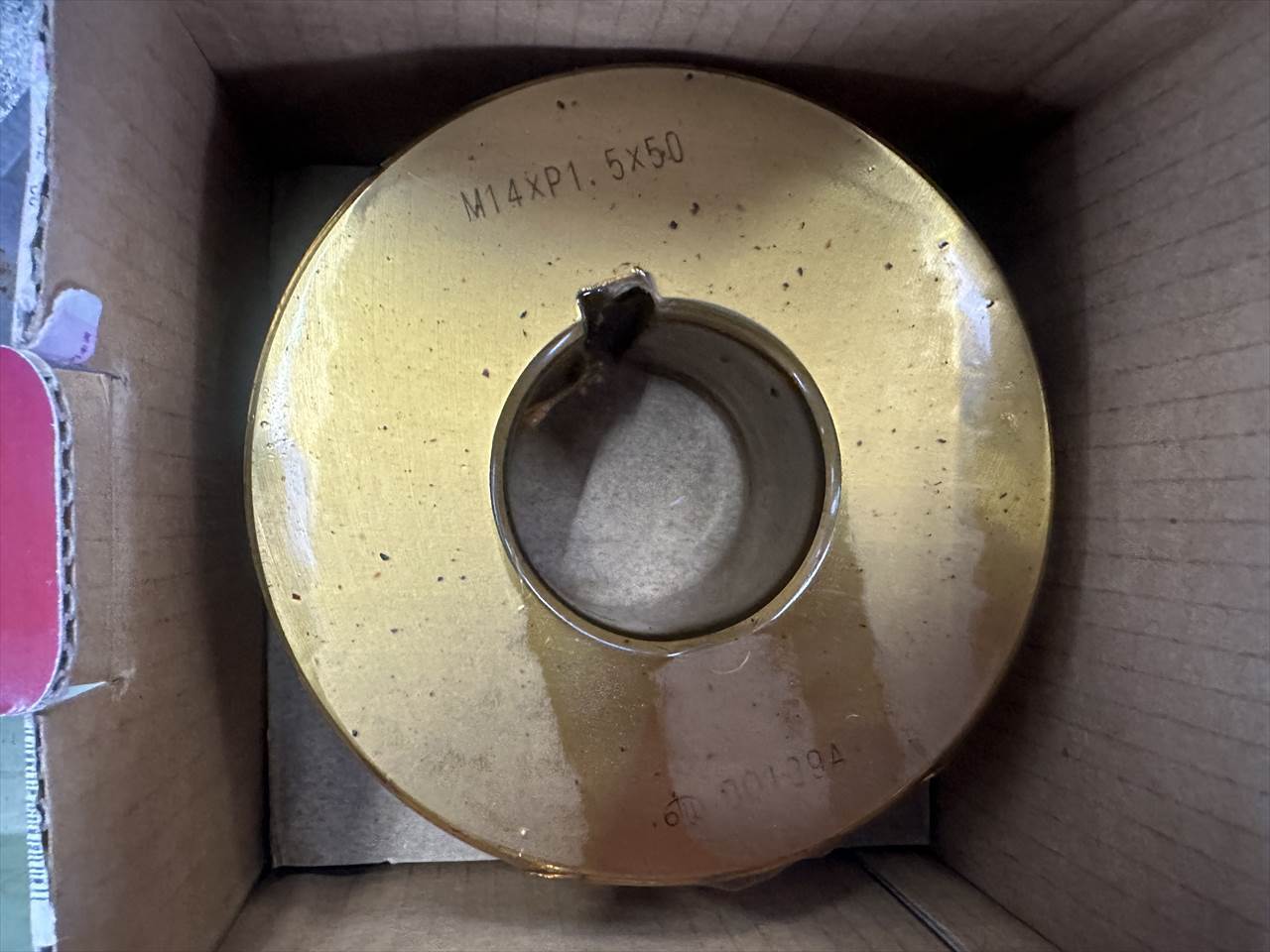

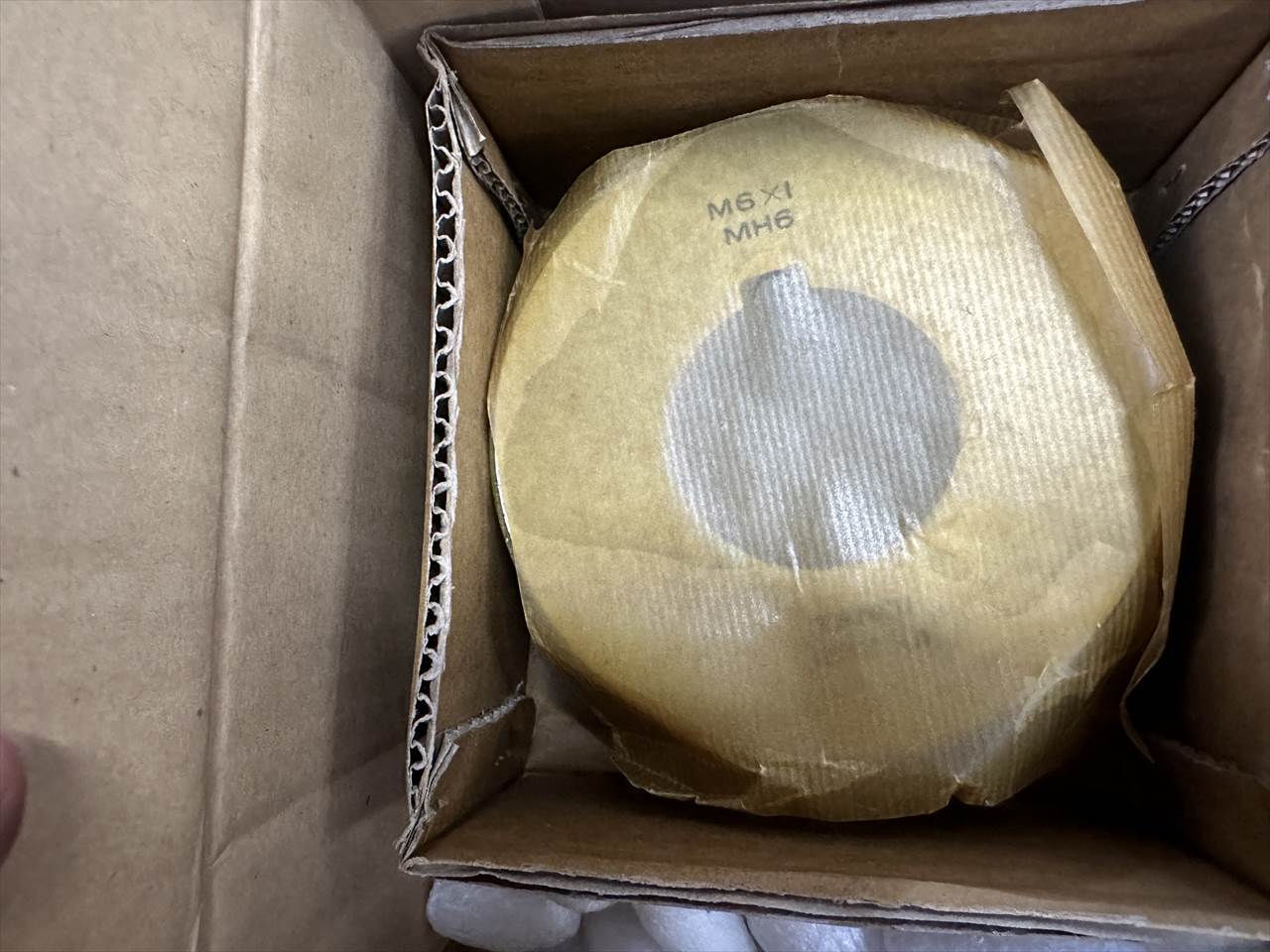

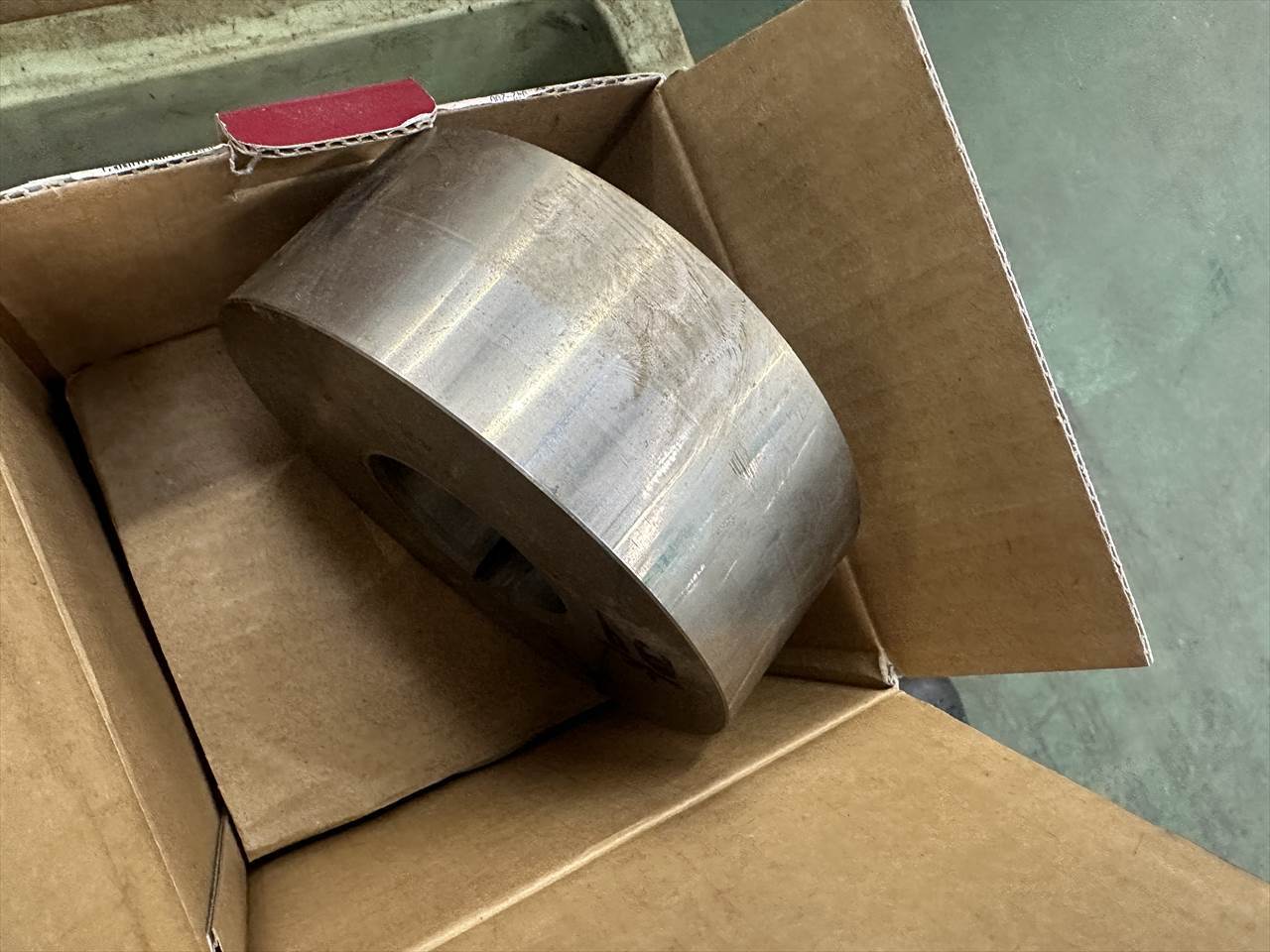

　ダイス：M4×0.7mm　M6×1.0mm　M8×1.25mm（本体に組込）　M14×1.5

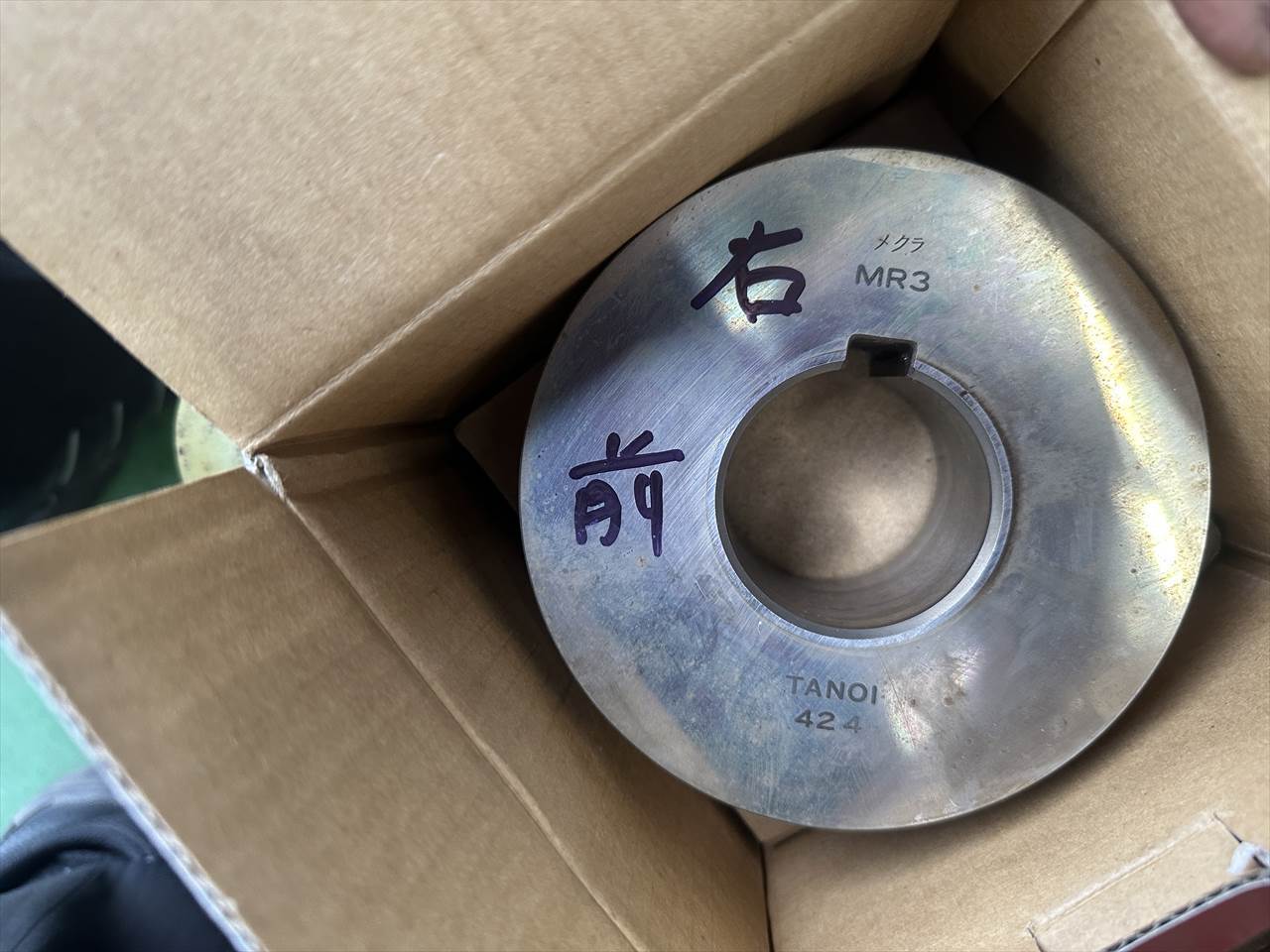

　メクラ：MR3

ダイス：M4×0.7mm　M6×1.0mm　M8×1.25mm（本体に組込）　M14×1.5 　メクラ：MR3
